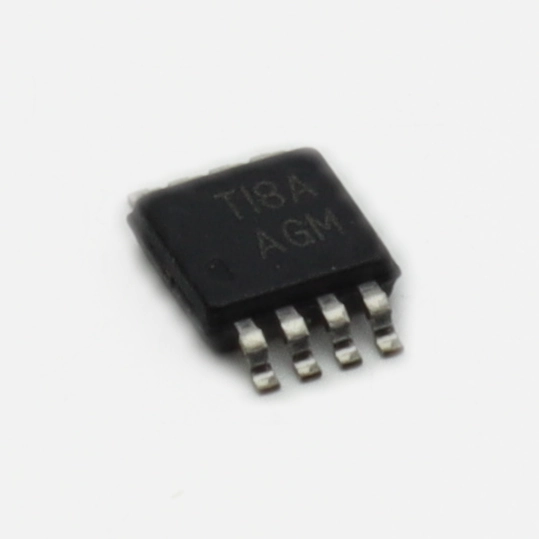

Технический разбор Линейный регулятор напряжения TPS77333DGK: нюансы стабилизации в малогабаритных схемах

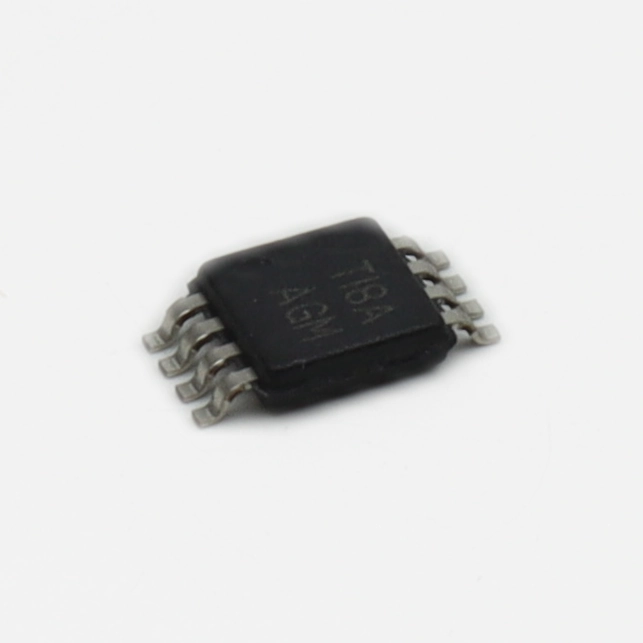

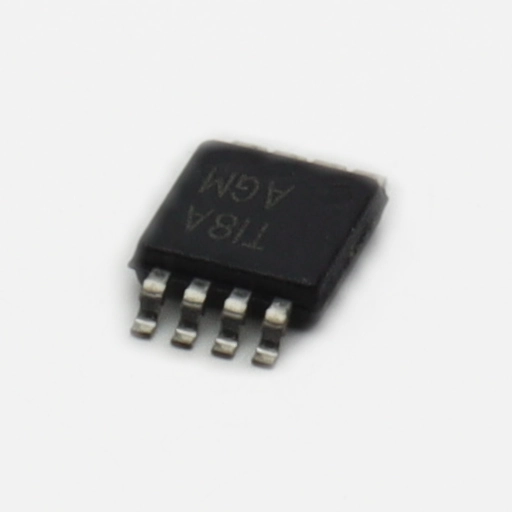

В отличие от классических импульсных преобразователей, линейный регулятор напряжения TPS77333DGK от Texas Instruments обеспечивает минимальный уровень шумов и высокую точность стабилизации. Эта модель, представленная в каталоге интегральных микросхем в разделе линейных микросхем управления электропитанием - стабилизаторы напряжения, решает задачу питания чувствительных аналоговых трактов, где даже микроскопические пульсации могут исказить полезный сигнал. Компактный корпус 8VSSOP позволяет интегрировать устройство в плотные печатные платы без потери эффективности.

На что смотреть при подборе

Важно для применения: линейный регулятор TPS77333DGK выдаёт фиксированное выходное напряжение 3.3 В при токе до 250 мА, выполнен в компактном корпусе 8VSSOP и сохраняет работоспособность в диапазоне от -40 до +125 °C. Падение напряжения (dropout) составляет всего 150 мВ, что критично для батарейных устройств.

Содержание

• Особенности стабилизации и шумовые характеристики
• Нюансы монтажа и разводки печатной платы
• Типовые ошибки при проектировании
• Сравнение с аналогами

Особенности стабилизации и шумовые характеристики

Архитектура данной серии построена на базе p-канального MOSFET-транзистора в проходном элементе, что гарантирует минимальное падение напряжения при переходе в режим линейной стабилизации. Высокий коэффициент подавления шумов питания (PSRR) позволяет фильтровать помехи от предыдущих каскадов преобразования, сохраняя чистоту шины питания для микроконтроллеров и высокоточных АЦП. Обратите внимание, что внутренняя частотная компенсация оптимизирована под керамические конденсаторы, поэтому устройство готово к работе сразу после распайки без внешних корректирующих цепей. Широтнополосный шум на выходе не превышает 30 мкВ, что делает эту микросхему идеальным выбором для прецизионных датчиков и аудиотрактов.

Нюансы монтажа и разводки печатной платы

Корпус 8VSSOP требует аккуратного подхода к тепловыделению и трассировке. На практике инженеры часто упускают из виду влияние эквивалентного последовательного сопротивления (ESR) выходного конденсатора на устойчивость регулятора. Для корпуса 8VSSOP критично располагать керамические ёмкости максимально близко к выводам OUT и GND, избегая длинных дорожек. Если в проекте используются полимерные конденсаторы с низким ESR, добавьте резистор 0.5–1 Ом последовательно, чтобы расширить фазовый запас и предотвратить автоколебания на переходных режимах. Также рекомендуется использовать тепловые переходы (thermal vias) под выводом GND для отвода тепла при работе на предельных токах. Термическое сопротивление RθJA для данной упаковки составляет около 150 °C/Вт, поэтому при длительной нагрузке 200–250 мА необходимо предусмотреть медную площадку не менее 50 мм².

Типовые ошибки при проектировании

Самая распространённая проблема при внедрении линейных регуляторов — игнорирование ограничения по входному напряжению и рассеиваемой мощности. При питании от 5 В и токе нагрузки 250 мА рассеиваемая мощность составит около 425 мВт, что требует проверки термического сопротивления корпуса. Вторая частая ошибка — подключение конденсатора на входном выводе слишком далеко от микросхемы, что снижает эффективность подавления высокочастотных наводок. Всегда ставьте входной и выходной конденсаторы непосредственно рядом с выводами ИС, используя широкие полигоны заземления. Третья ошибка — отсутствие диода защиты на входе при работе с индуктивными нагрузками, что может привести к пробою проходного транзистора при сбросе напряжения.

Сравнение с аналогами

Обратите внимание, что LD1117S33CTR имеет больший ток, но требует значительного пространства на плате и обладает высоким dropout-напряжением. Модель MIC5219 компактнее, однако уступает по стабильности при ёмкостных нагрузках. Выбор зависит от приоритетов вашего проекта: миниатюризация или запас по току.
