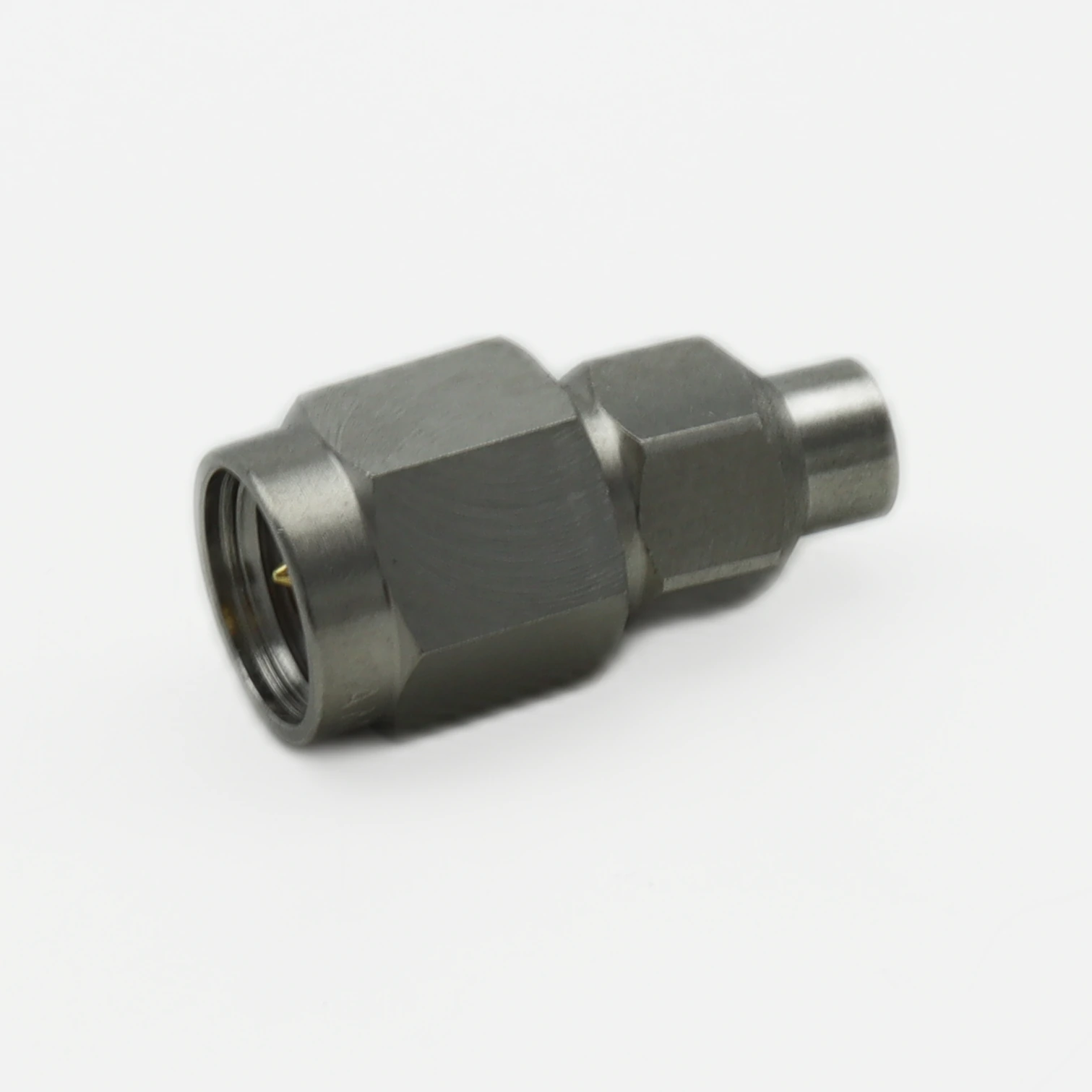

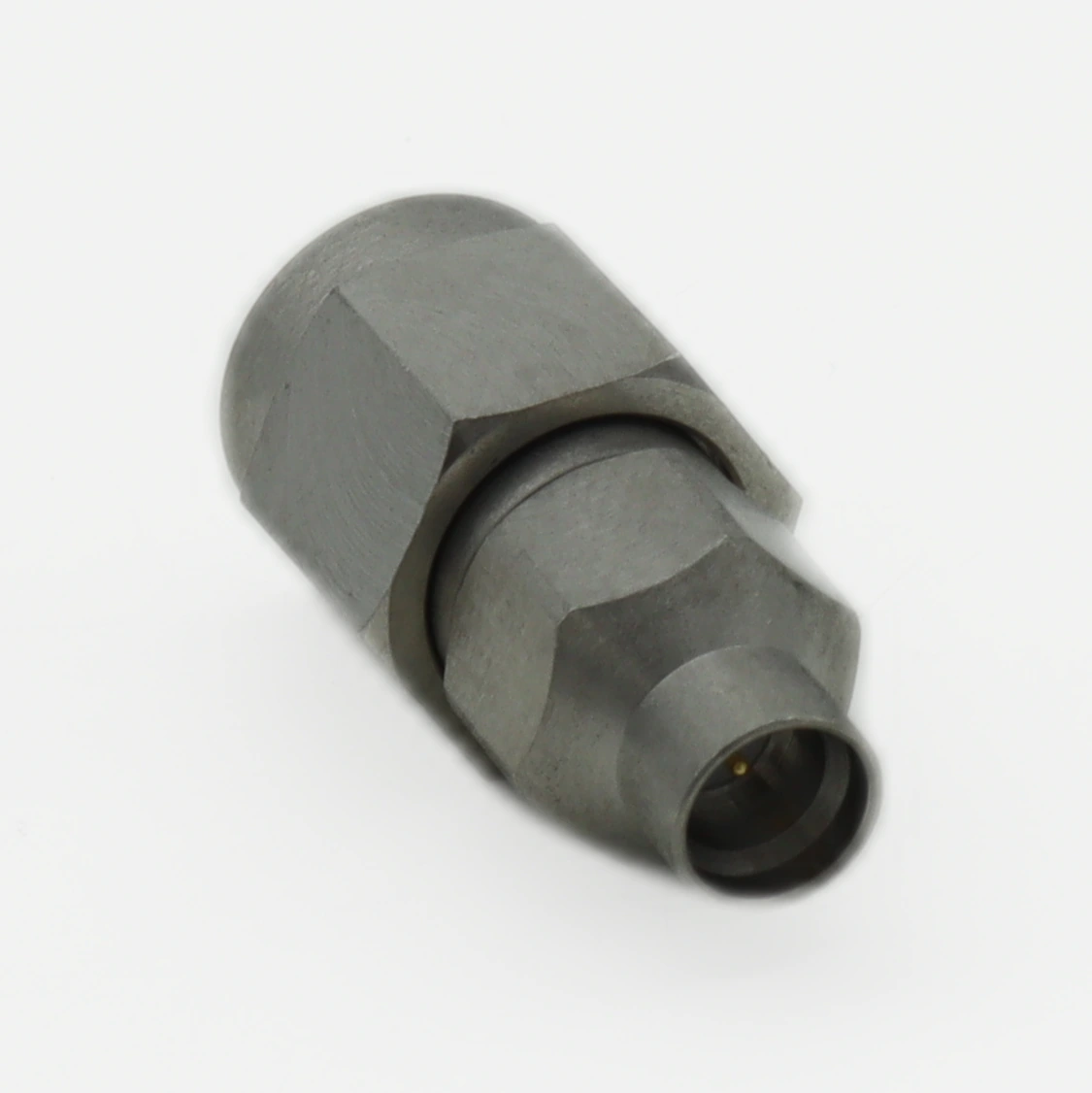

Технический разбор переходника SMA plug to SMP jack AD-SMAPSMPJ-1: особенности сочленения

Как обеспечить плотное ВЧ-соединение в условиях ограниченного пространства и многократных циклов тестирования? Переходник AD-SMAPSMPJ-1 от Amphenol RF, представленный в разделе Переходники для ВЧ соединителей, решает задачу сопряжения кабеля с SMA-разъёмом и платы с SMP-гнездом без пайки на стороне платы. Данный переходник типа adapter SMA plug to SMP jack с фиксацией «L» (limited detent) ориентирован на приложения, где критична повторяемость характеристик при частых переподключениях.

Важно для применения

Ключевые параметры: переходник AD-SMAPSMPJ-1 имеет импеданс 50 Ом, рабочий диапазон частот до 18 ГГц, КСВ не хуже 1,3. Механизм «L» (limited detent) допускает до 100 циклов сочленения SMP-стороны. Корпус — нержавеющая сталь с золотым покрытием контактных поверхностей.

Содержание

• Как правильно монтировать SMP-сторону на плату
• Совместимость и подбор аналога
• Типовые области применения

Как правильно монтировать SMP-сторону на плату

С технической точки зрения, главная ошибка при работе с данным переходником — превышение усилия запрессовки SMP-гнезда в посадочное место платы. SMP-контакт рассчитан на усилие вставки не более 90 Н; при превышении деформируется центрирующая втулка, и КСВ на частотах выше 12 ГГц неизбежно ухудшается. Рекомендуем использовать калиброванный пресс с ограничителем хода, а не ручную пайку или ударный монтаж.

Ещё один нюанс, которого нет в даташите: при установке на многослойные платы с толщиной более 1,6 мм необходимо проверить, чтобы выступ SMP-контакта не упирался во внутренний слой меди. В противном случае центральная жила не достигнет контактного клипса переходника, и потери обратного возврата вырастут на 3–5 дБ. Достаточно снять фаску 0,2 мм по отверстию со стороны внутреннего слоя — этого обычно хватает.

Совместимость и подбор аналога

Если рассматривать применение в реальных условиях, инженеры часто ищут замену при длительных сроках поставки оригинала. Ниже приведена таблица сопоставимых решений.

Обратите внимание, что модель 132289 использует Full Detent вместо Limited Detent — это важно при проектировании систем с частой заменой модулей, так как полный фиксатор даёт более жёсткую механическую связь, но снижает ресурс до ~50 циклов.

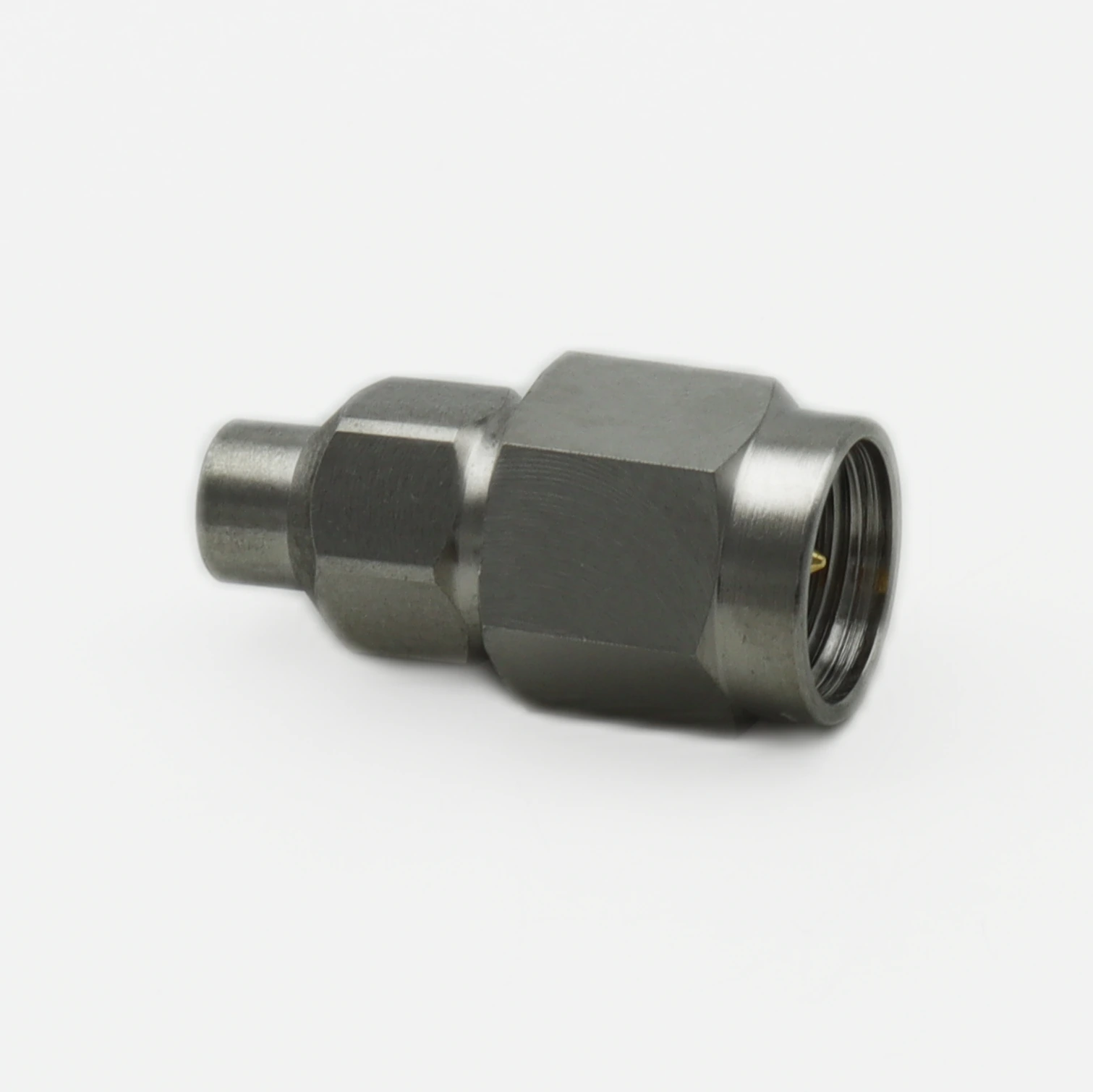

Типовые области применения

AD-SMAPSMPJ-1 находит применение в следующих устройствах и системах:

• Тестовые стенды ВЧ-фильтров: переходник позволяет быстро подключать измерительный кабель к испытуемому модулю без пайки, сохраняя повторяемость измерений до 18 ГГц.
• Активные фазированные антенные решётки: ограниченный фиксатор SMP обеспечивает вибростойкое соединение при массе модуля более 200 г, исключая самопроизвольное рассоединение.
• Системы радиомониторинга: переходник служит промежуточным звеном между SMA-кабельной трассой и SMP-посадкой на сменной плате приёмного тракта.

Ключевой вывод: AD-SMAPSMPJ-1 от Amphenol RF — оптимальное решение для задач, где требуется вибростойкое ВЧ-соединение с возможностью многократного переподключения без потери характеристик до 18 ГГц.

Amphenol RF AD-SMAPSMPJ-1 доступен к отгрузке — оформите заказ на сайте.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте Amphenol RF.
