Технический разбор плёночного конденсатора 0.1 мкФ 100 В B32529C1104J000, стабильность ёмкости при температурных перепадах

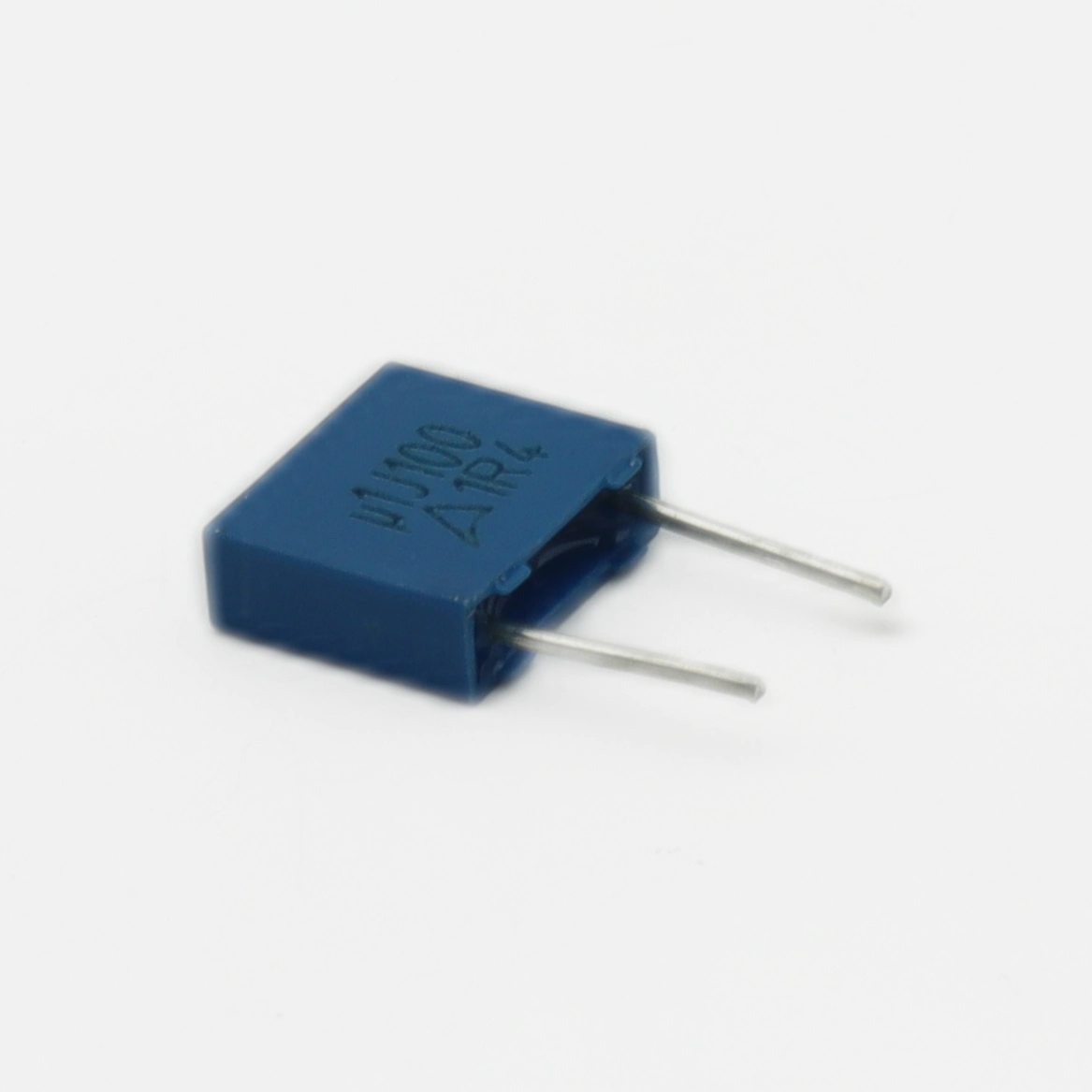

Как обеспечить стабильность ёмкости в цепях фильтрации при перепадах температуры от -55 до +125 °C? Плёночный конденсатор 0.1 мкФ 100 В B32529C1104J000 от EPCOS решает эту задачу за счёт полиэтилентерефталатного диэлектрика и допуска 5%. Модель представлена в разделе Пленочные конденсаторы и ориентирована на применение в прецизионных аналоговых трактах, где критична минимальная зависимость параметров от внешних факторов.

Ключевые параметры для проектировщика

Важно для применения: данный компонент имеет ёмкость 0.1 мкФ с допуском ±5%, рассчитан на постоянное напряжение 100 В. Диэлектрик — полиэтилентерефталат (PET), радиальный выводной корпус с шагом 5 мм. Рабочий диапазон температур от -55 до +125 °C — подходит для промышленной и автомобильной электроники.

Содержание

• Почему температурная стабильность критична для PET-плёнки
• Нюансы пайки радиального корпуса
• Подбор замены: на что обратить внимание
• Примеры практического применения

Почему температурная стабильность критична для PET-плёнки

С технической точки зрения, полиэтилентерефталат обладает умеренным температурным коэффициентом ёмкости — порядка ±200 ppm/°C в диапазоне от -55 до +85 °C. Для номинала 0.1 мкФ это означает отклонение не более 2% при нагреве до верхней границы. Однако при температурах выше +100 °C диэлектрик начинает проявлять нелинейность, и ёмкость может временно увеличиться на 3–4%.

Практический аспект, который стоит учесть: если этот конденсатор работает вблизи источников тепла (силовые транзисторы, диодные мосты), рекомендуется размещать его на расстоянии не менее 8–10 мм от таких компонентов. При плотной компоновке платы можно использовать термоизолирующую прокладку или увеличить площадь медного полигона под корпусом для отвода тепла.

Нюансы пайки радиального корпуса

На практике радиальный корпус с шагом выводов 5 мм удобен для монтажа как на DIP-платы, так и на макетные прототипы. Однако при автоматической пайке волной припоя важно контролировать время контакта с расплавом — не более 3 секунд при температуре 260 °C. Превышение этого порога приводит к деформации внутренней намотки плёнки и, как следствие, к микроутечкам.

Важный нюанс: перед пайкой выводы рекомендуется слегка зачистить мелкой наждачной бумагой (зерно 600–800), особенно если партия хранилась более 12 месяцев. Оксидный слой на лужёных выводах увеличивает сопротивление контакта и может вызвать локальный перегрев при пайке, что критично для прецизионных цепей с допуском 5%.

Подбор замены: на что обратить внимание

Обратите внимание, что WIMA MKS2C031001A00JSSD имеет пониженное напряжение 63 В — это важно при работе в цепях с пиковыми выбросами выше 50 В.

Типовые области применения

B32529C1104J000 находит применение в следующих устройствах и системах:

• Аудиоусилители класса AB: обеспечивает стабильную работу цепей частотной коррекции обратной связи, минимизируя искажения сигнала в диапазоне 20 Гц – 20 кГц.
• Импульсные источники питания 12/24 В: используется в качестве демпфирующего элемента на вторичной стороне, подавляя высокочастотные выбросы после выпрямителя.
• Датчики промышленной автоматики: фильтрует помехи в аналоговых сигнальных линиях 4–20 мА, сохраняя точность измерений при температурных колебаниях.

Ключевой вывод: плёночный конденсатор 0.1 мкФ 100 В от EPCOS — оптимальный выбор для прецизионных аналоговых цепей, где требуется стабильность ёмкости в широком температурном диапазоне при компактном радиальном корпусе.

Заказать B32529C1104J000 с доставкой по РФ можно в каталоге Эиком.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте EPCOS.
