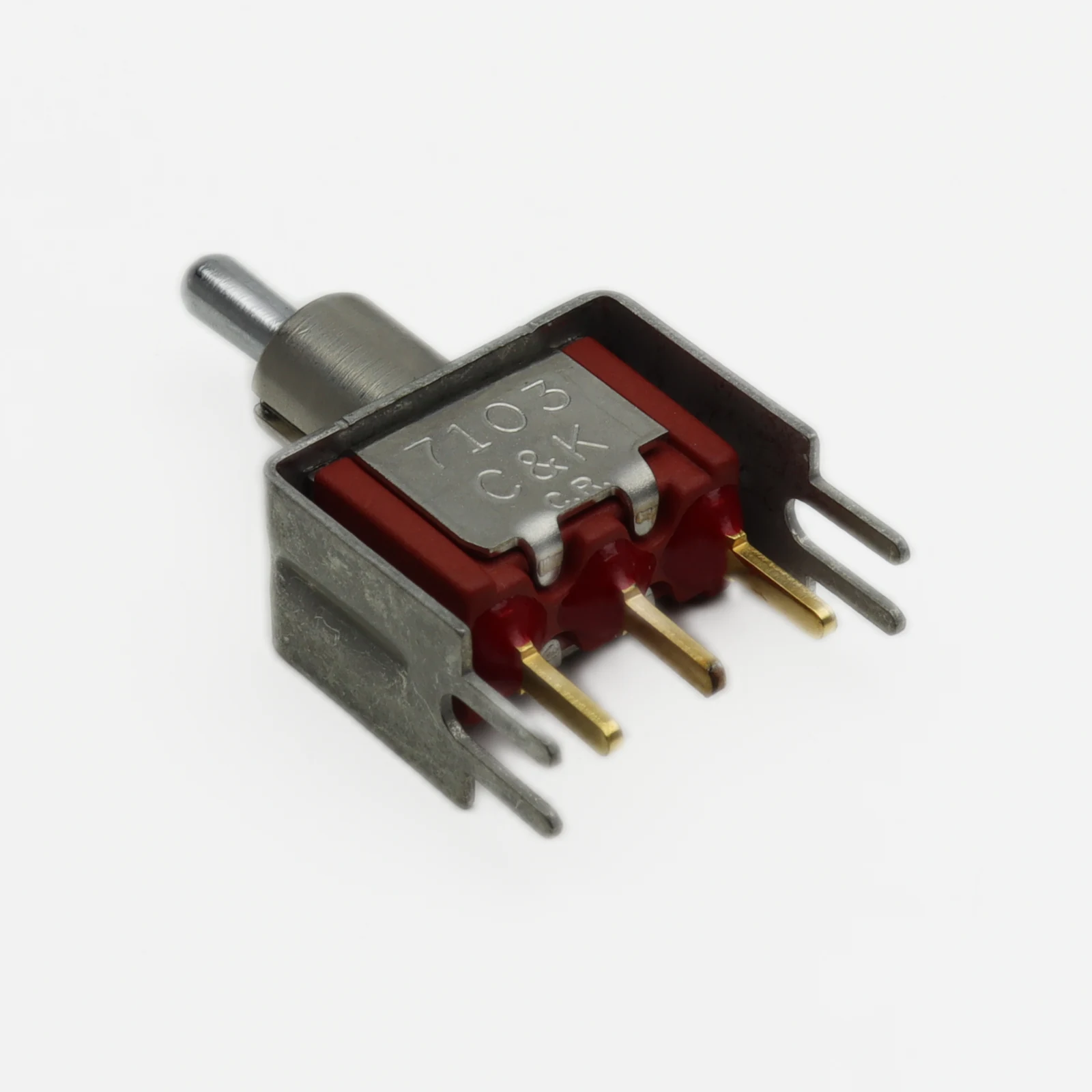

Технический разбор рычажный переключатель 7103MD9V3BE: особенности фиксации рычага

В отличие от стандартных клавишных моделей, тумблер или рычажный переключатель 7103MD9V3BE от C.K предлагает более надежную фиксацию положения и тактильный отклик, что критично для панелей управления. Представленный в категории коммутационных устройств тумблеров, этот компонент серии 7000 обеспечивает конфигурацию SPDT с режимом Вкл-Выкл-Вкл и рассчитан на ток до 5 А, исключая необходимость в дополнительных реле для реверсивных цепей.

Кратко о главном

• Тип переключения: SPDT, Вкл-Выкл-Вкл
• Номинальный ток: до 5 А
• Монтаж: сквозное отверстие (THT)
• Подсветка: отсутствует
• Серия: 7000
• Тип привода: рычажный

Содержание

• Нюансы коммутации и надежность контактов
• Практический совет по обслуживанию и замене
• Чем заменить 7103MD9V3BE в проекте

Нюансы коммутации и надежность контактов

При проектировании силовых цепей важно учитывать, что данная модель фиксируется в обоих крайних положениях. Это означает, что переключение в режим «Вкл» сохраняет состояние до следующего ручного воздействия, что упрощает логику управления исполнительными механизмами. Отсутствие подсветки снижает паразитное энергопотребление и исключает риск ложного срабатывания из-за наведенных токов в цепи индикации. Контактная группа рассчитана на стабильную работу при коммутации индуктивных нагрузок, однако для продления срока службы рекомендуется шунтировать катушки реле или соленоидов диодами или RC-цепями.

Практический совет по обслуживанию и замене

При модернизации оборудования часто возникает задача замены устаревших переключателей на актуальные аналоги. Обратите внимание: если в исходной схеме центральный контакт «Выкл» использовался как моментальный, модель 7103MD9V3BE потребует корректировки схемы, так как нейтральное положение здесь является удерживаемым. Кроме того, при пайке выводов THT соблюдайте тепловой режим: используйте теплоотвод на расстоянии 3 мм от пластикового корпуса. Перегрев выше 260°C более 10 секунд деформирует посадочное место и нарушит герметичность переключателя.

Чем заменить 7103MD9V3BE в проекте

Если компонент временно недоступен, на рынке представлены решения с аналогичным footprint и электрическими параметрами. Ниже приведена таблица для быстрого сравнения:

Обратите внимание, что аналоги от E-Switch часто предлагают версию с подсветкой, что потребует доработки печатной платы под дополнительные контакты. Панельные решения от NKK Switches имеют увеличенный ресурс, но не подходят для прямой замены без изменения разводки.

C.K 7103MD9V3BE доступен к отгрузке — оформите заказ на сайте.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте C.K.
