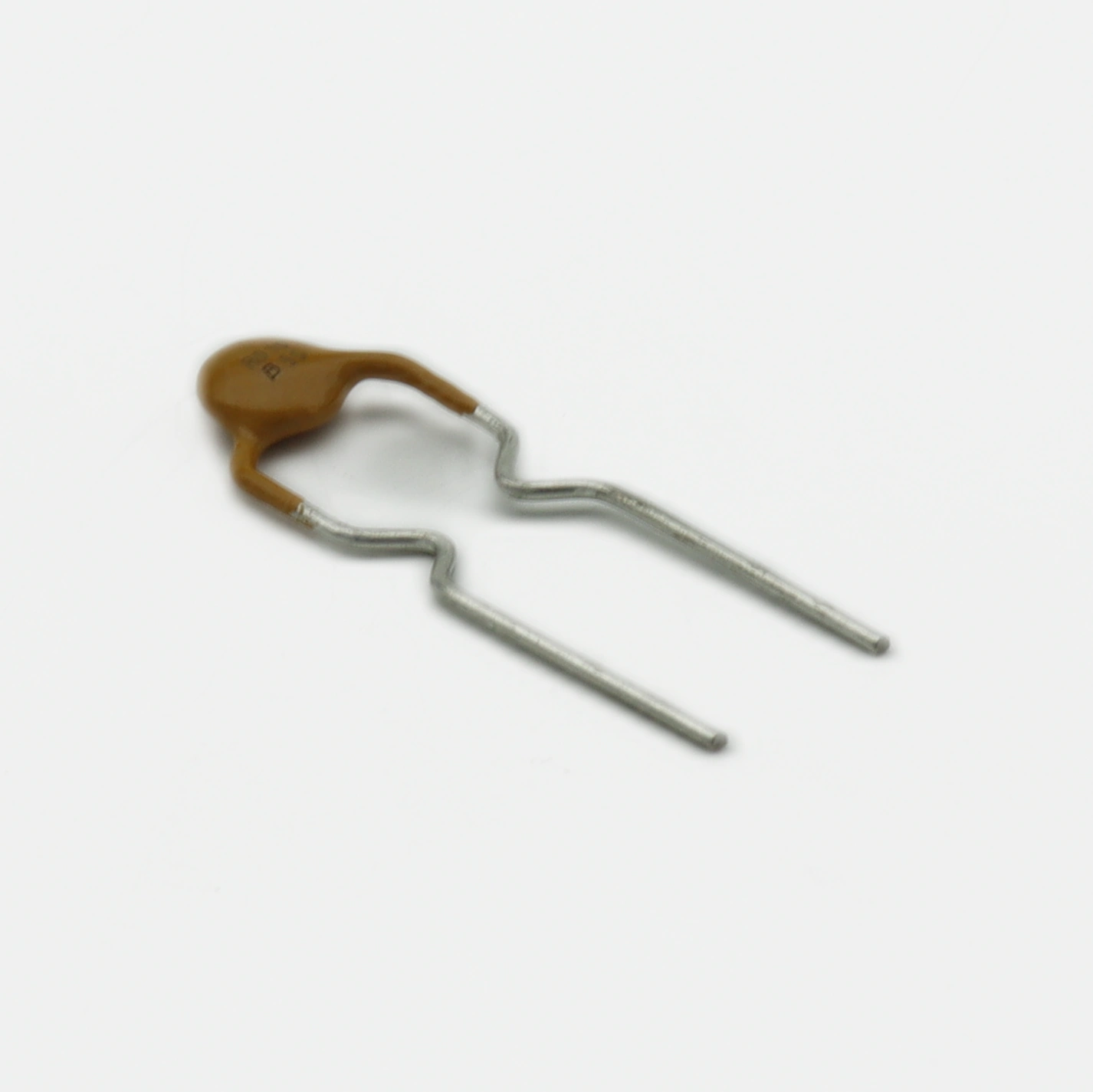

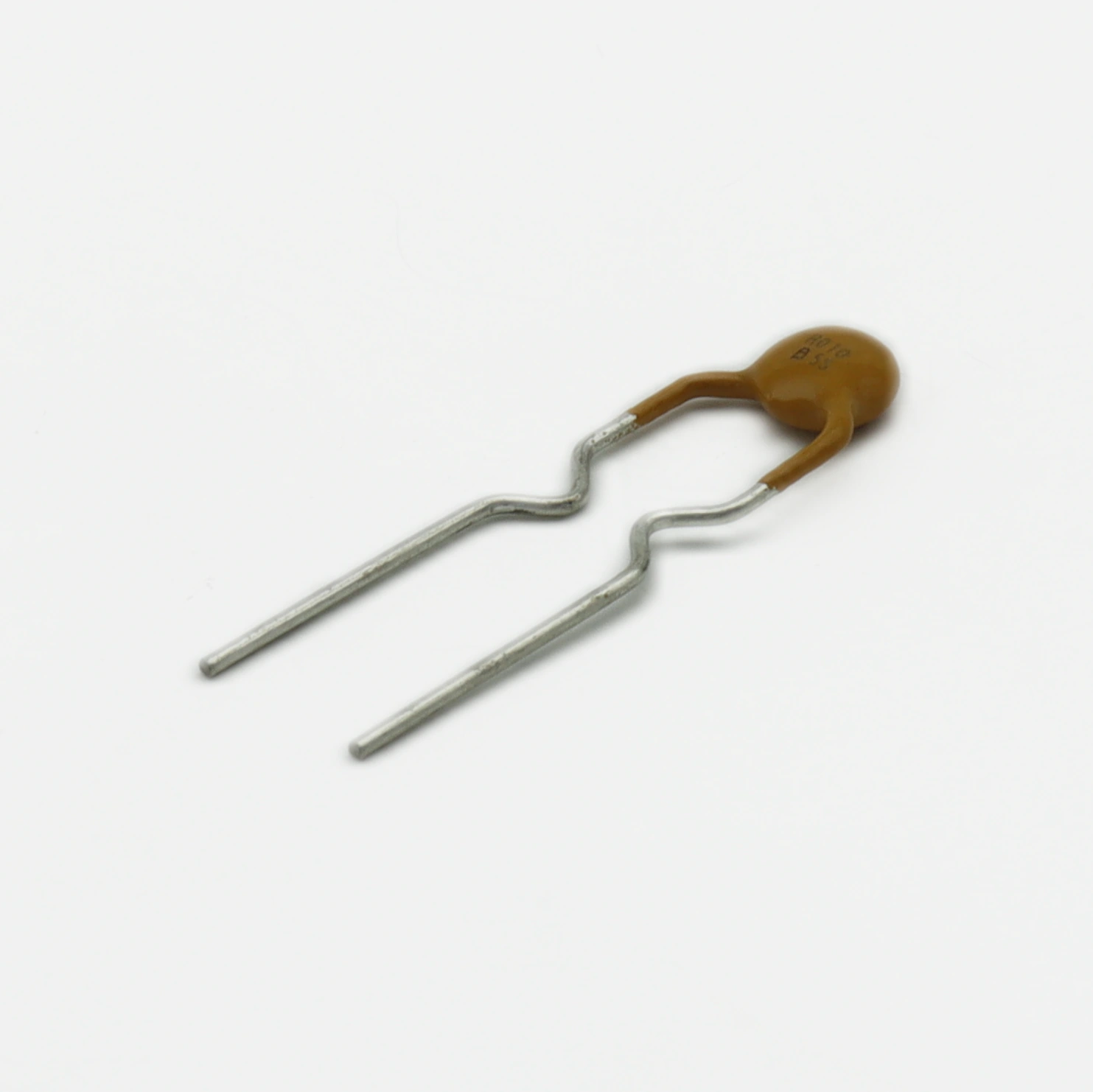

Технический разбор самовосстанавливающегося предохранителя PTC 60 В, 100 мА, радиальный MF-R010 — нюансы защиты слаботочных линий

Как защитить слаботочную линию от перегрузки без необходимости замены компонента после каждого инцидента? Полимерный PTC-предохранитель MF-R010 от BOURNS с рабочим напряжением 60 В и током удержания 100 мА решает эту задачу за счёт способности автоматически восстанавливать проводимость после остывания. Эта модель представлена в разделе Самовосстанавливающиеся предохранители и ориентирована на применение в низковольтных системах, где критичны компактность и многократность срабатывания.

Ключевые параметры для проектировщика

• Ток удержания (Ihold): 100 мА
• Ток срабатывания (Itrip): 200 мА
• Максимальное напряжение: 60 В DC
• Время срабатывания: до 1 с при 5×Ihold
• Корпус: радиальный, выводной (шаг выводов 5,1 мм)
• Диапазон рабочих температур: −40…+85 °C

Содержание

• Принцип работы и координация с полупроводниками
• Практические нюансы применения
• Подбор аналога: на что обратить внимание
• Типовые области применения

Принцип работы и координация с полупроводниками

С технической точки зрения, данный компонент использует полимерную матрицу с проводящими частицами углерода. При превышении тока выше 200 мА джоулев нагрев расширяет полимер, разрывая проводящие цепочки, и сопротивление резко возрастает — до десятков килоом. После устранения неисправности и остывания структура восстанавливается, и устройство возвращается в низкоомное состояние (не более 6 Ом в нормальных условиях).

Для инженера, проектирующего систему с чувствительными полупроводниковыми ключами, важно учитывать, что время срабатывания зависит от кратности перегрузки. При токе 0,5 А предохранитель перейдёт в высокоомное состояние за 0,5–1 секунду, тогда как при 0,3 А процесс может занять 3–5 секунд. Это означает, что для защиты MOSFET или диодных мостов с ограниченным импульсным ресурсом необходимо координировать время срабатывания с допустимым I²t защищаемого компонента.

Практические нюансы применения

Практический аспект, который стоит учесть: при ручном монтаже данного предохранителя паяльником критически важно соблюдать расстояние от корпуса до точки пайки не менее 3 мм и ограничивать температуру жала до 260 °C с временем контакта не более 3 секунд. Превышение этого порога приводит к преждевременному срабатыванию полимера прямо в процессе сборки — компонент переходит в высокоомное состояние, и плата оказывается с «обрывом» ещё до включения. На практике это проявляется как загадочный отказ при первом пуске, который сложно диагностировать без замера сопротивления.

Обратите внимание: после пайки рекомендуется выдержать плату при комнатной температуре не менее 10 минут перед подачей питания, чтобы полимерная матрица полностью стабилизировалась. Это особенно актуально для номинала 100 мА, где начальное сопротивление минимально, и любой остаточный нагрев может сместить рабочую точку.

Подбор аналога: на что обратить внимание

0ZCK0010FF2E отличается чуть более высоким начальным сопротивлением, что делает его подходящим для менее требовательных к падению напряжения цепей. При выборе между MF-R010 и RF-R010-05-14 учитвайте скорость срабатывания: первый лучше для универсальных задач, второй — для применений с жёсткими требованиями по времени отклика.

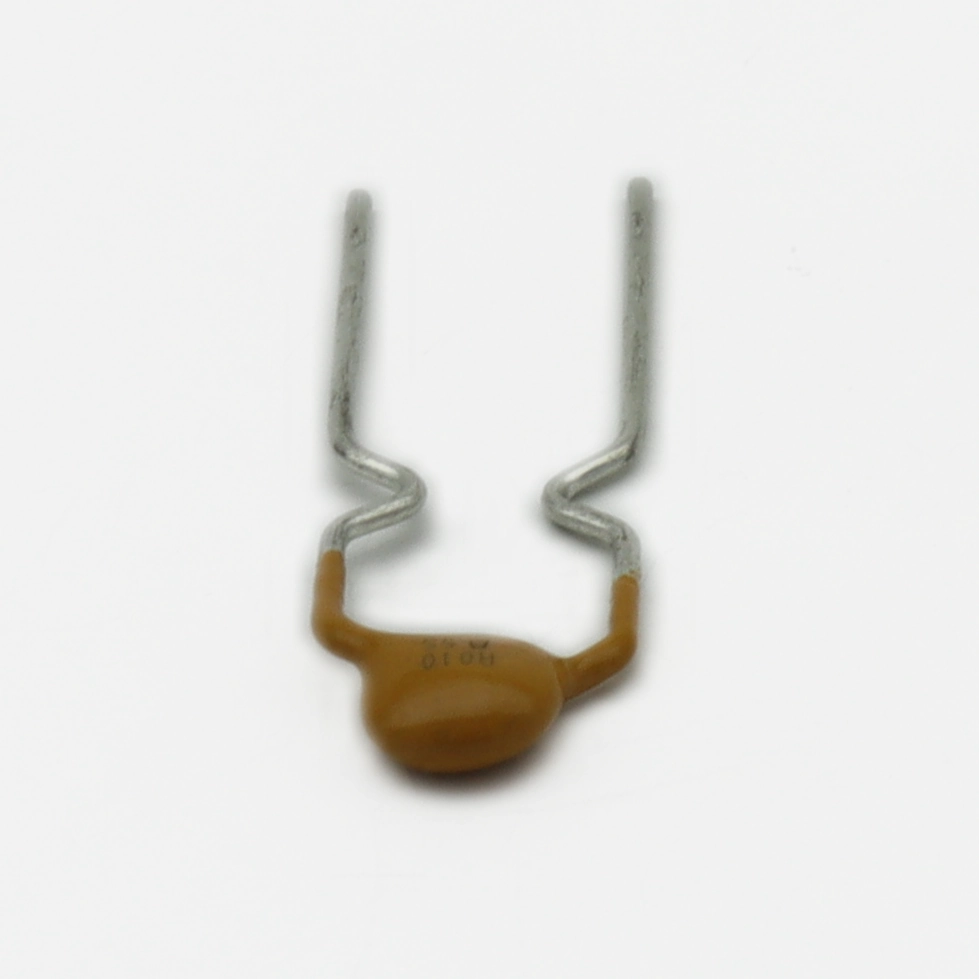

Типовые области применения

MF-R010 находит применение в следующих устройствах и системах:

• USB-порты промышленных контроллеров: ограничивает ток при коротком замыкании на линии питания 5 В, предотвращая повреждение хаба и сохраняя работоспособность после устранения сбоя.
• Входные цепи 4–20 мА датчиков: защищает приёмные резисторы и АЦП от случайного превышения тока при обрыве или замыкании в кабельной линии.
• Зарядные устройства Li-Ion аккумуляторов: обеспечивает безопасное ограничение тока при неисправности батареи или контроллера заряда, автоматически восстанавливая цепь после охлаждения.

Ключевой вывод: Самовосстанавливающийся PTC-предохранитель на 100 мА оптимален для слаботочных интерфейсов и линий питания датчиков, где критичны многократность защиты и минимальные габариты без необходимости обслуживания.
