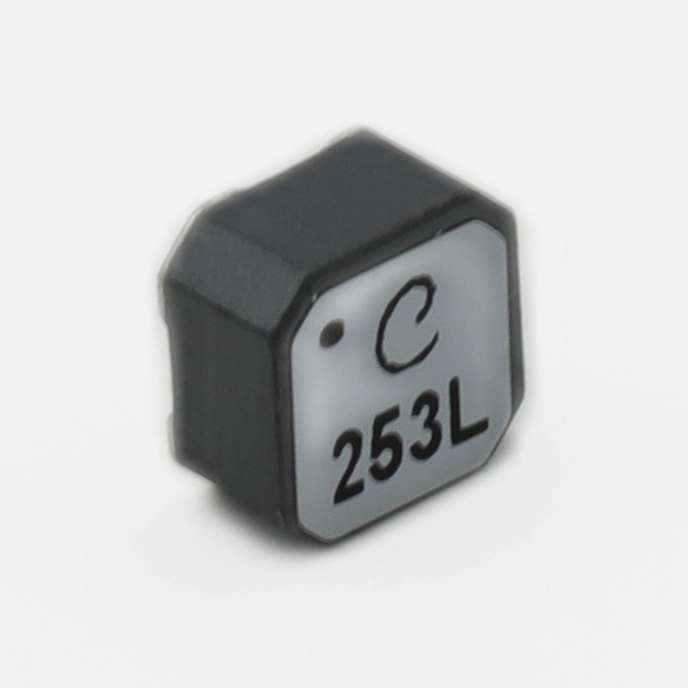

Технический разбор сдвоенного дросселя LPR6235-253LMRB, особенности применения 25 мкГн в SEPIC-преобразователях

Как обеспечить стабильное преобразование напряжения в SEPIC- и Ćuk-конвертерах при минимальной занимаемой площади на плате? Ответ кроется в правильном выборе магнитного компонента. Сдвоенный дроссель LPR6235-253LMRB от Coilcraft — это индуктивность 25 мкГн с номинальным током 1,3 А и допуском 20 %, представленный в категории Индукторы, Катушки, Дроссели. Компонент объединяет две идентичные обмотки в едином корпусе, что позволяет реализовать схемы с передачей энергии между обмотками без применения двух дискретных элементов. Инженеры ценят эту модель за компактность, предсказуемые параметры связи и стабильность индуктивности при изменении тока нагрузки.

Важно для применения

Важно для применения: данный сдвоенный дроссель имеет индуктивность 25 мкГн на каждую обмотку, номинальный ток 1,3 А и допуск 20 %. Работает в диапазоне температур от −40 до +125 °C, что делает его пригодным для промышленной и автомобильной электроники. Коэффициент связи между обмотками обеспечивает эффективную работу в SEPIC- и Ćuk-топологиях.

Содержание

• Почему индуктивность 25 мкГн критична для SEPIC-топологии
• Особенности монтажа и пайки
• Подбор альтернативных решений
• Типовые области применения

Почему индуктивность 25 мкГн критична для SEPIC-топологии

С технической точки зрения, выбор индуктивности 25 мкГн определяет баланс между пульсациями тока и скоростью переходных процессов. В SEPIC-конвертере обе обмотки работают последовательно, и суммарная индуктивность составляет приблизительно 50 мкГн при последовательном включении. Это значение оптимально для частот переключения в диапазоне 200–500 кГц, типичных для современных контроллеров питания портативных устройств.

Для инженера, проектирующего источники питания с широким диапазоном входных напряжений, важно учитывать, что коэффициент связи между обмотками напрямую влияет на пульсации выходного напряжения. При недостаточной связи возрастает ток пульсаций через разделительный конденсатор, что снижает общий КПД и увеличивает тепловыделение. Данная модель обеспечивает предсказуемый коэффициент связи, подтверждённый измерениями производителя.

Практический аспект, который стоит учесть: при расчёте SEPIC-конвертера с этим компонентом обращайте внимание на суммарный ток насыщения обеих обмоток. Хотя номинальный ток указан как 1,3 А на обмотку, в SEPIC-топологии через каждую обмотку протекает ток, равный сумме входного и выходного токов. Поэтому реальный рабочий ток нагрузки не должен превышать 0,6–0,7 А, чтобы сохранить запас по насыщению сердечника.

Особенности монтажа и пайки

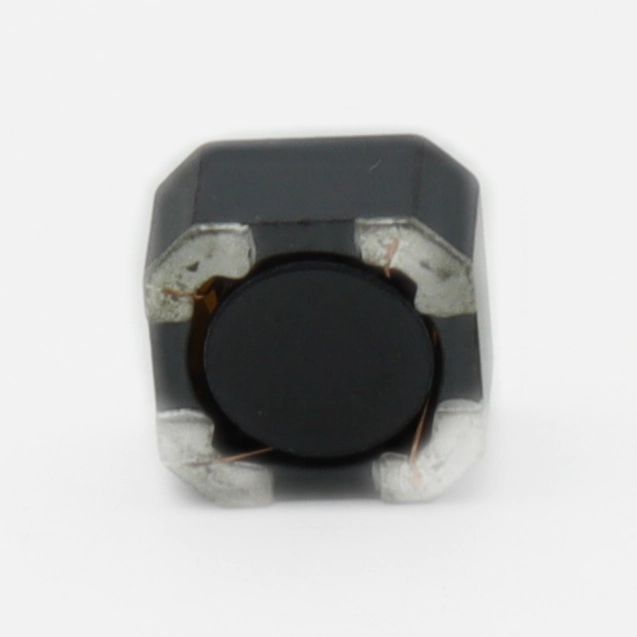

На практике компонент монтируется методом поверхностного монтажа (SMD) и совместим со стандартным профилем оплавления паяльной пасты. Корпус имеет компактные габариты, что позволяет размещать его в плотной компоновке рядом с силовыми MOSFET и диодами Шоттки.

Важный нюанс: при ручной пайке или прототипировании рекомендуется предварительно прогреть плату до 100–120 °C, чтобы избежать термического удара для ферритового сердечника. Резкий перепад температур может вызвать микротрещины в магнитопроводе, что приведёт к снижению индуктивности и увеличению потерь на высоких частотах. Особенно это актуально для номинала 25 мкГн, где сердечник имеет меньший воздушный зазор по сравнению с низкоиндуктивными вариантами серии и более чувствителен к механическим напряжениям.

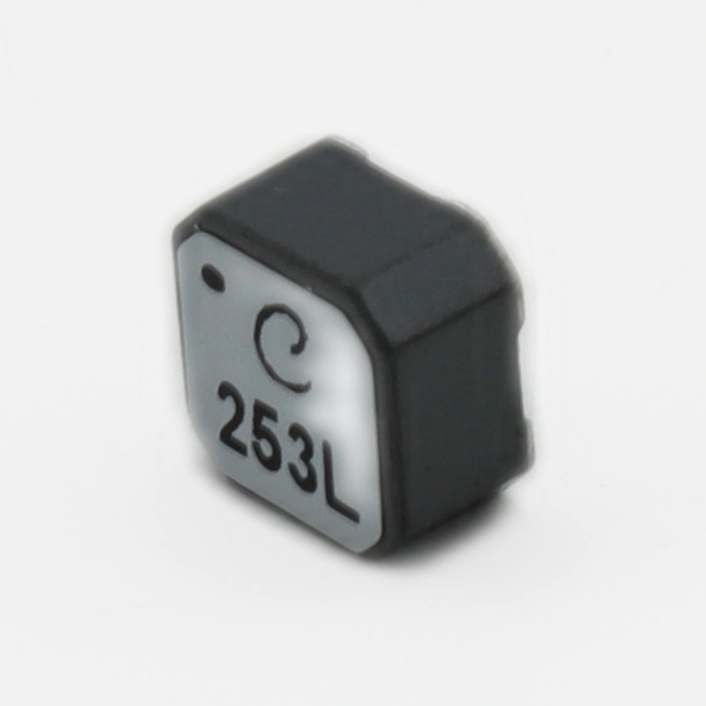

Обратите внимание на ориентацию компонента при монтаже: маркировка на корпусе указывает начало обмоток. В Ćuk-конвертерах правильная фазировка критична — при ошибочной ориентации обмотки окажутся включёнными в противофазе, что приведёт к взаимному ослаблению магнитных потоков и резкому падению индуктивности.

Подбор альтернативных решений

При недоступности данной модели или необходимости оптимизации стоимости проекта стоит рассмотреть альтернативные сдвоенные дроссели с близкими параметрами. Ниже приведена сравнительная таблица компонентов, которые могут служить заменой при определённых условиях.

MSD1260-253ML отличается увеличенным допустимым током, что делает его подходящим для приложений с повышенной нагрузкой. SRF0703-250M имеет меньший ток, но привлекателен по стоимости для массовых изделий. 744874250 может заменить исходную модель, если требования по току не превышают 1,4 А; в остальных случаях рекомендуем оригинал.

Типовые области применения

LPR6235-253LMRB находит применение в следующих устройствах и системах:

• Портативные медицинские приборы: обеспечивает стабильное повышение или понижение напряжения от литий-ионного аккумулятора в SEPIC-преобразователях, поддерживая точное питание аналоговых датчиков.
• IoT-шлюзы с питанием от PoE: используется в Ćuk-конвертерах для формирования отрицательного или инвертированного напряжения, необходимого для интерфейсных микросхем RS-485.
• Светодиодные драйверы: применение в обратноходовых схемах с двумя обмотками позволяет реализовать гальваническую развязку и точную стабилизацию тока LED-линеек.

Ключевой вывод: сдвоенный дроссель на 25 мкГн — это оптимальное решение для SEPIC- и Ćuk-конвертеров средней мощности, где важны компактность, предсказуемая магнитная связь и работа в расширенном температурном диапазоне.
