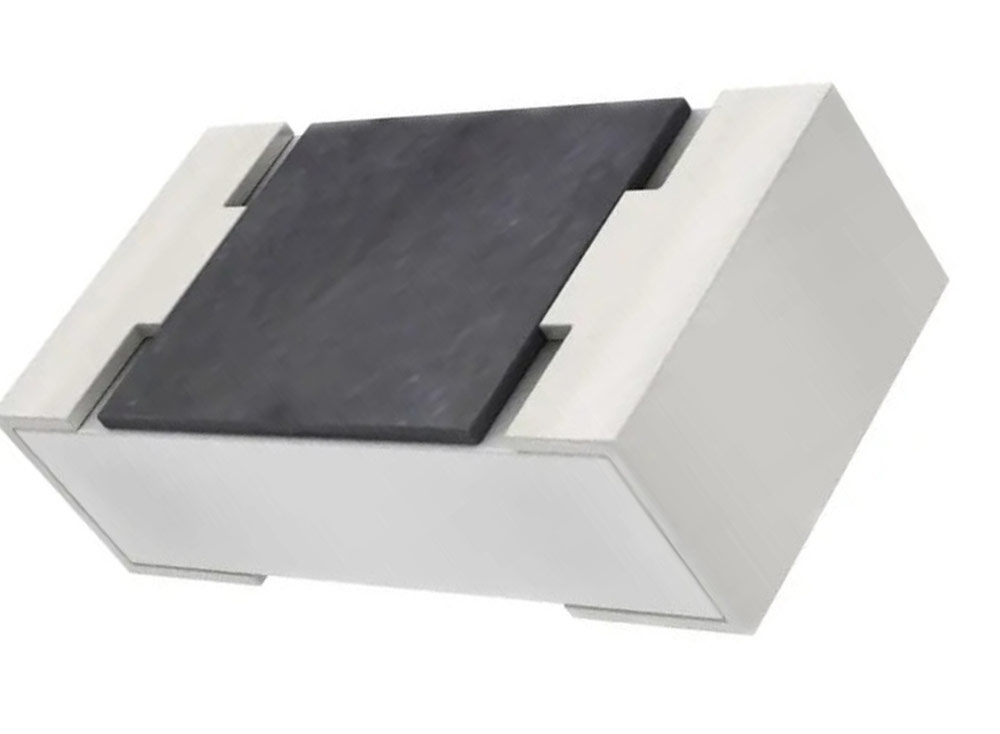

Технический разбор SMD резистор ERJ-2GEJ3R3X: стабильность при вибрации

В отличие от стандартных аналогов, smd резистор ERJ-2GEJ3R3X от бренда Panasonic демонстрирует повышенную стабильность параметров в условиях механических нагрузок. Это критично для узлов, где раздел резисторы используется в цепях обратной связи или токоизмерительных шунтах. Инженеры часто сталкиваются с дрейфом сопротивления у дешевых аналогов, тогда как данная модель сохраняет номинал 3.3 Ом даже при длительной вибрации.

Кратко о главном

• Сопротивление: 3.3 Ом
• Допуск: 5%
• Мощность: 1/10 Вт
• Корпус: 0402
• Температурный диапазон: -55...+155 °C
• Макс. напряжение: 50 В

Содержание

• Технические акценты
• Почему выбирают эту серию
• Сравнение решений
• Таблица аналогов

Технические акценты

При подборе замены важно учитывать не только номинал, но и температурный коэффициент сопротивления (ТКС). Для серии ERJ-2G он составляет типичные 200 ppm/°C, что является стандартом для толстопленочных технологий. Однако низкое сопротивление 3.3 Ом в миниатюрном корпусе 0402 требует внимания к рассеиваемой мощности. Хотя паспортные 1/10 Вт кажутся достаточными для сигнальных цепей, в импульсных режимах тепловая инерция маленького кристалла может привести к локальному перегреву.

Практический совет: При замене этого номинала в цепях питания или защиты обязательно проверьте реальную мощность рассеивания в пиковые моменты запуска оборудования. Для 0402 критичен не только средний ток, но и длительность импульса. Если оригинальный компонент стоял в зоне повышенного нагрева от соседних силовых элементов, рассмотрите возможность замены на корпус 0603 с тем же номиналом, если позволяет плата, либо убедитесь, что зона вокруг ERJ-2GEJ3R3X хорошо продувается.

Почему выбирают эту серию

Серия ERJ от Panasonic зарекомендовала себя в промышленной автоматике благодаря строгому контролю качества. В условиях вибрации, характерной для станков или транспортного оборудования, важна надежность паяного соединения. Конструкция выводов данного компонента обеспечивает хорошую смачиваемость припоем, что снижает риск образования микротрещин при термоциклировании. Это напрямую влияет на долговечность узла без необходимости дополнительного фиксатора.

Сравнение решений

На рынке присутствуют более бюджетные варианты, однако они часто имеют расширенный допуск или менее стабильный ТКС. Для прецизионных измерительных цепей это недопустимо. ERJ-2GEJ3R3X занимает нишу надежных компонентов общего назначения, где требуется баланс между стоимостью и гарантированными характеристиками. В отличие от тонкопленочных аналогов, толстопленочная технология здесь выигрывает в устойчивости к перегрузкам по напряжению.

Таблица аналогов

Обратите внимание, что аналоги от Yageo и Bourns часто имеют мощность 1/16 Вт вместо 1/10 Вт у оригинала — это важно при расчете теплового режима в плотной компоновке.

Где приобрести

Компонент ERJ-2GEJ3R3X от Panasonic можно приобрести с бесплатной доставкой через Эиком. Наличие на складе позволяет минимизировать сроки поставки для срочных ремонтов.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте Panasonic.
