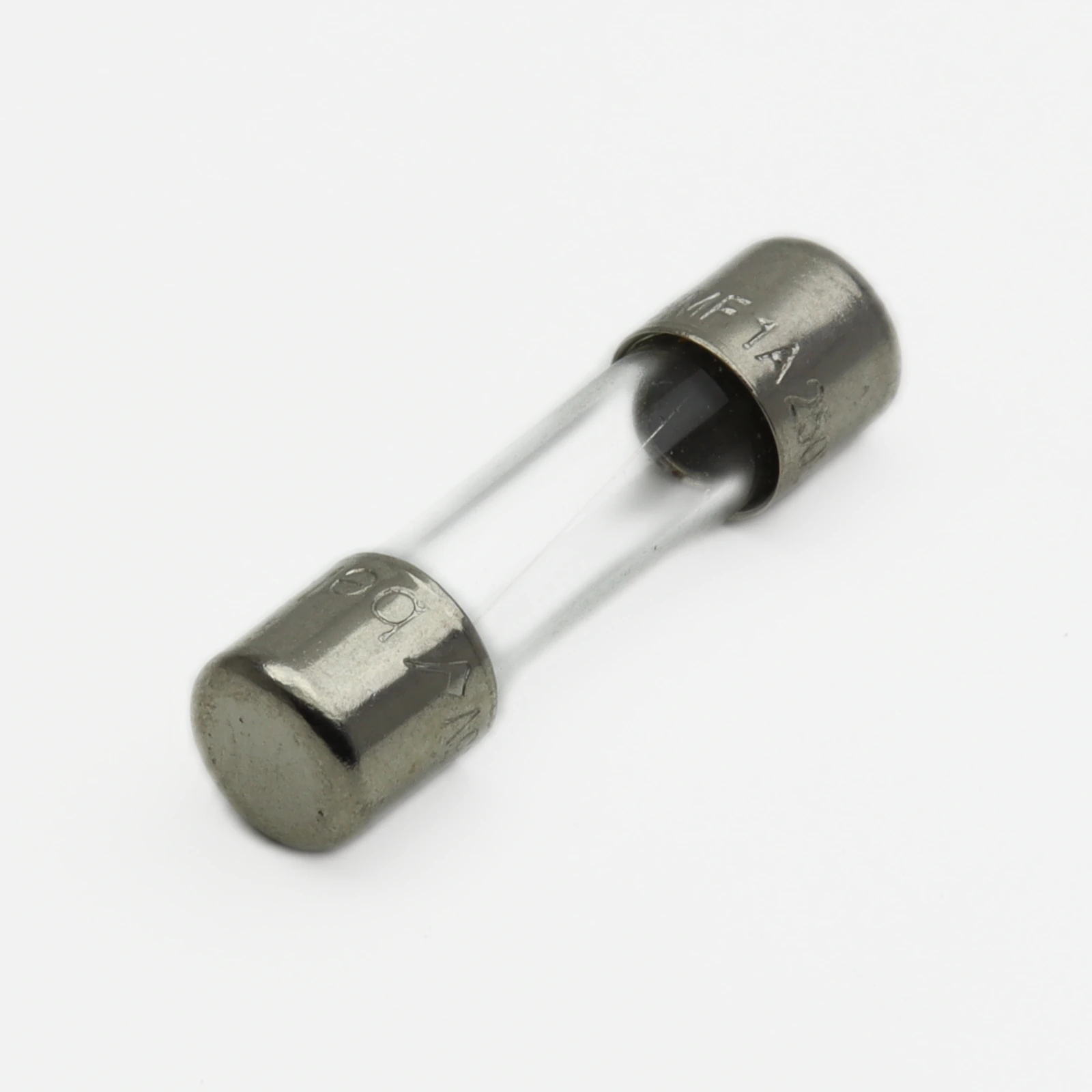

Технический разбор стеклянный предохранитель 5MF 1-R: совместимость с держателями и патронами

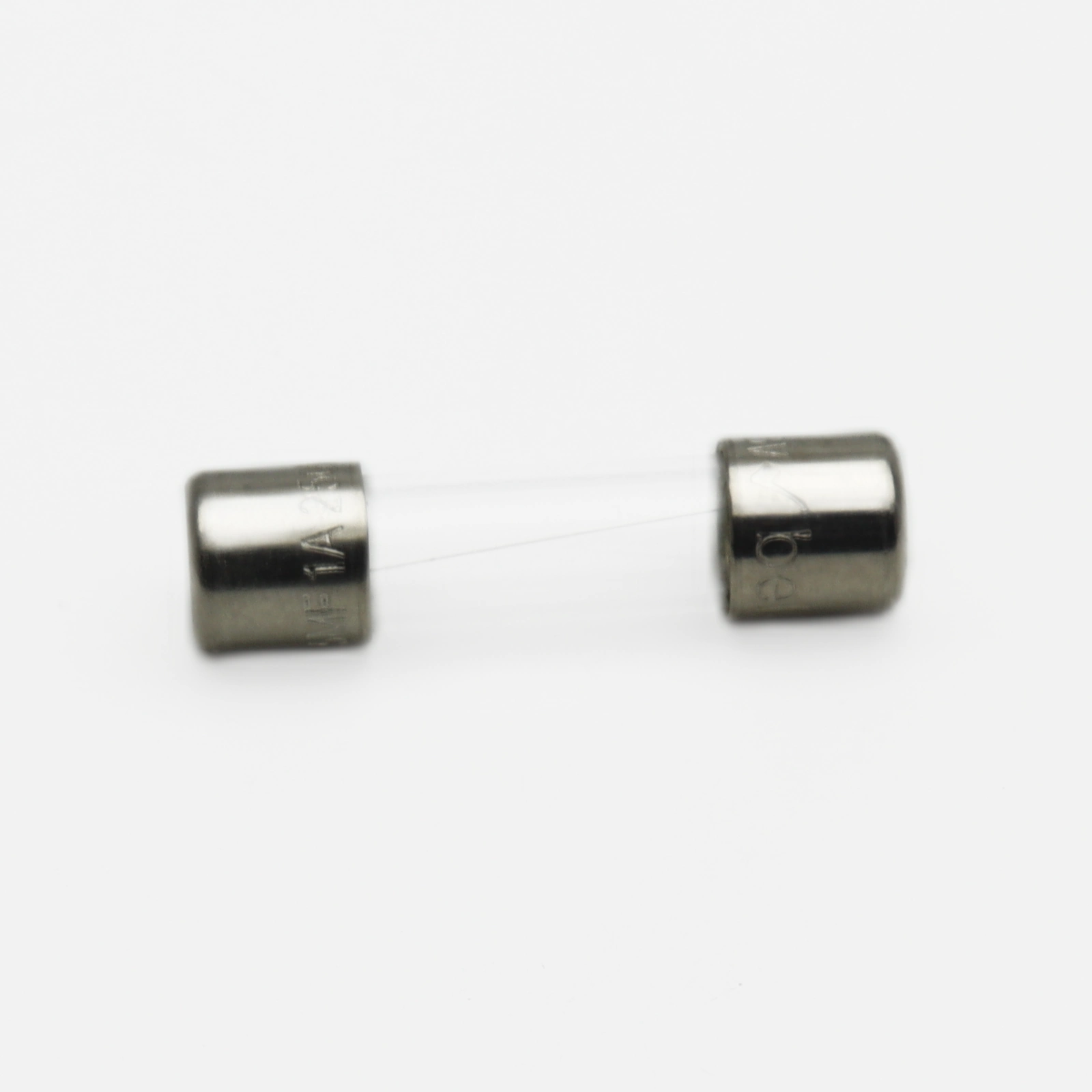

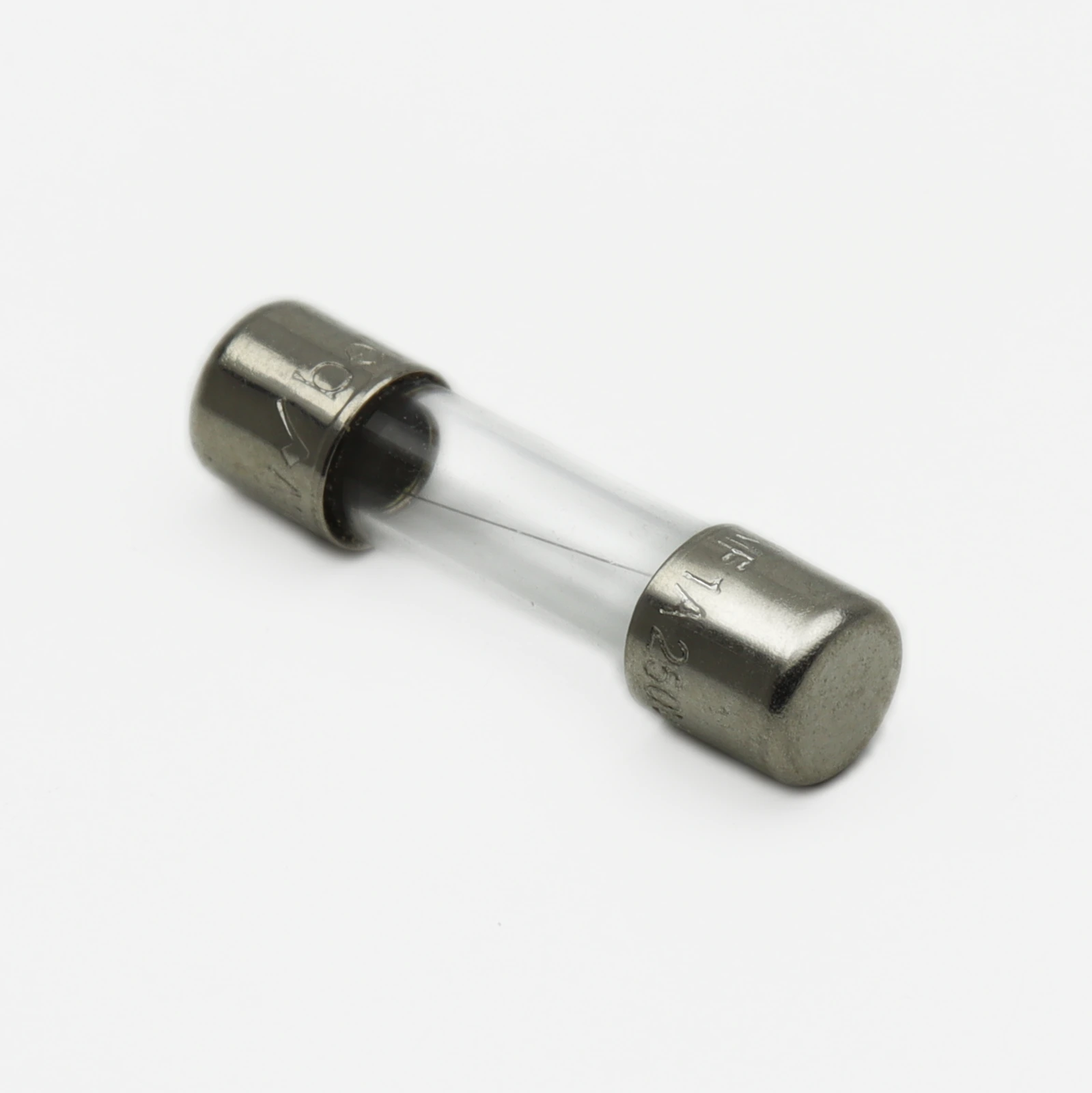

Для обеспечения стабильной работы низковольтных схем критично быстродействие защиты при перегрузках. Именно это решает 5MF 1-R от Bel Fuse Inc. — стеклянный предохранитель 1 А 250 В переменного тока размером 5x20 мм, входящий в раздел защита цепей. Инженеры выбирают эту модель за предсказуемое время отключения, что позволяет избежать ложных срабатываний при пусковых токах, сохраняя чувствительность к короткому замыканию.

На что смотреть при подборе

• Номинальный ток: 1 А
• Максимальное напряжение: 250 В AC
• Габариты корпуса: 5x20 мм (стекло)
• Характеристика: Быстродействующая
• Производитель: Bel Fuse Inc.

Содержание

• Как выбрать замену
• Особенности монтажа
• Типовые ошибки при монтаже

Как выбрать замену

При замене компонента важно учитывать не только номиналы, но и физические размеры и материал корпуса. Модель 5MF 1-R относится к стандартному форм-фактору 5x20 мм, что обеспечивает широкую совместимость с большинством европейских и азиатских патронов. Однако при поиске аналогов обратите внимание на температурный диапазон и характеристики гашения дуги. Для сетевых приложений 230–240 В подходят большинство быстросгораемых версий, но в высокоточной электронике требуется проверка временных характеристик.

Ниже приведена таблица сравнения с распространенными альтернативами:

Обратите внимание, что аналоги от Littelfuse часто имеют более строгий контроль разброса параметров времени плавления, что важно при работе с импульсными нагрузками.

Особенности монтажа

Установка стеклянных предохранителей кажется тривиальной задачей, однако качество электрического контакта играет решающую роль. Пружинные контакты в держателях со временем окисляются или теряют упругость. Это приводит к локальному перегреву места соединения, даже если ток нагрузки составляет всего 1 Ампер. Перегрев может вызвать преждевременное разрушение стекла или ложное срабатывание из-за теплового расширения элемента.

Практический совет: Перед установкой нового предохранителя обязательно очистите контактные площадки держателя спиртовой салфеткой или ластиком, чтобы убрать слой окислов. Особое внимание уделите пружинным защелкам — они должны плотно охватывать торцы металлического колпачка изделия. Слабый контакт в цепи на 250 Вольт опасен появлением искрения при вибрации оборудования, что недопустимо для защищаемых узлов.

Типовые ошибки при монтаже

Частой ошибкой является использование патронов, рассчитанных на медленные предохранители (тип T), для установки быстрых элементов (тип F). Хотя физический размер совпадает, геометрия контактов внутри керамического тела патрона может отличаться. Это снижает способность устройства гасить дугу при аварийном разрыве. Также недопустимо механическое усилие при вставке — стекло легко трескается при перекосе. Если предохранитель входит в гнездо туго, не применяйте силу, проверьте соответствие посадочного места.

Заказать 5MF 1-R с доставкой по РФ можно в каталоге Эиком.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте Bel Fuse Inc..
