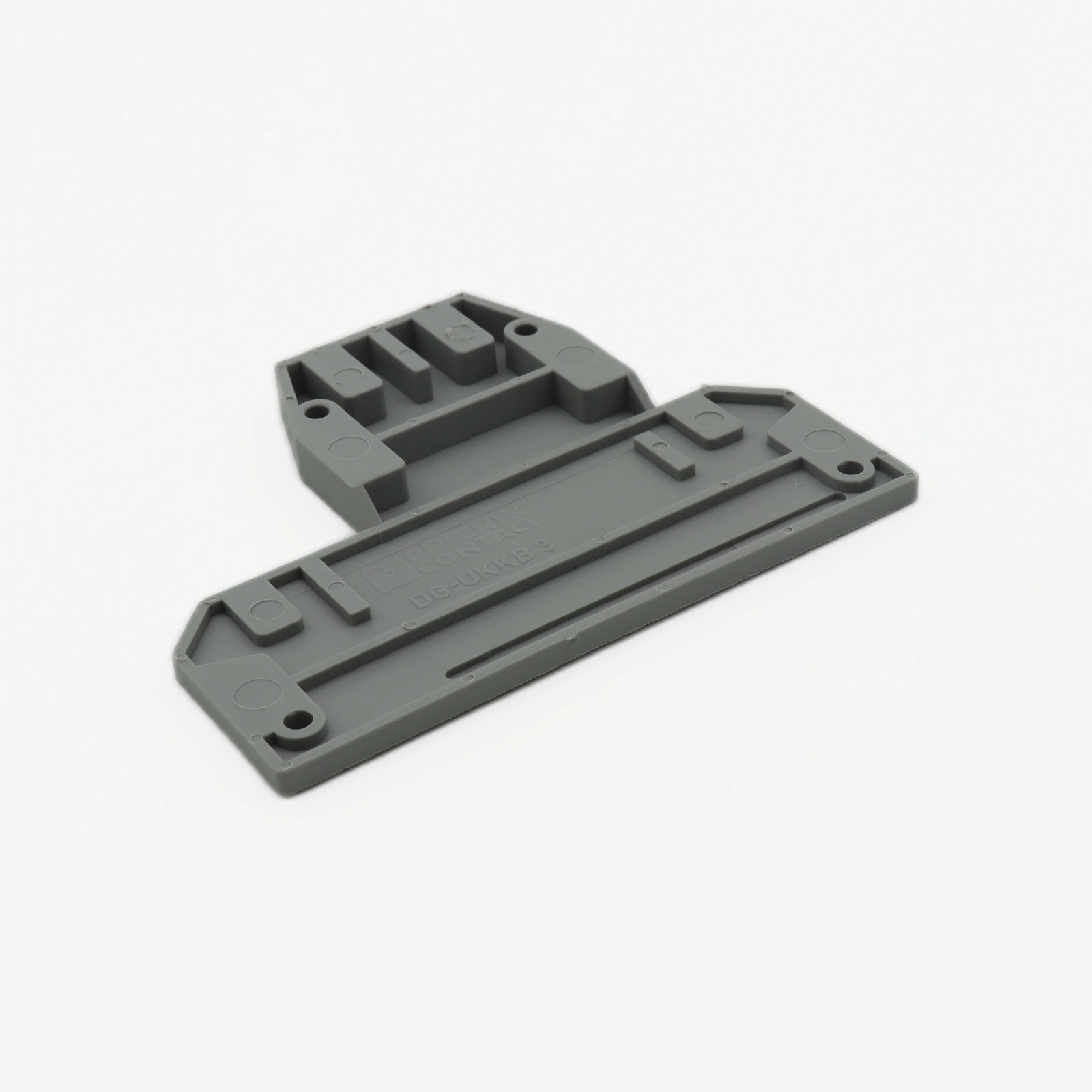

Технический разбор торцевой пластины 2770859, защита клеммных блоков на DIN-рейке

Как защитить крайний клеммный блок от пыли, влаги и случайного короткого замыкания на соседние цепи? Торцевая пластина 2770859 от Phoenix Contact решает именно эту задачу — она замыкает боковую плоскость сборки клеммников на DIN-рейке с использованием клеммной колодки 3216053, изолируя открытые токоведущие части. Данный аксессуар для разъемов и клеммного оборудования обеспечивает завершённую и безопасную конфигурацию клеммной сборки.

На что смотреть при подборе

Важно для применения: модель 2770859 выполнена в сером цвете (RAL 7035), предназначена для монтажа на стандартную DIN-рейку 35 мм, совместима с клеммными блоками серии CLIPLINE complete. Материал корпуса — полиамид PA, класс воспламеняемости UL 94 V-0, рабочая температура от −60 до +120 °C.

Содержание

• Как правильно установить торцевую пластину?
• Совместимость и аналоги
• Где применяется торцевая пластина

Как правильно установить торцевую пластину?

Монтаж не требует инструмента: пластина просто защёлкивается на боковой кромке крайнего клеммного блока. Однако на практике инженеры совершают типичную ошибку — устанавливают пластину после затяжки всех проводов. При этом клеммник может оказаться слегка смещён, и защёлки не попадут в пазы корпуса.

Практический совет: при сборке клеммной гребёнки сначала наденьте торцевую пластину 2770859 на крайний блок, убедитесь в плотной фиксации защёлок, и только затем приступайте к оконцеванию и затяжке проводников. Это особенно важно при работе с многожильными проводами с наконечниками — выступающая гильза наконечника может сместить корпус клеммника на 1–2 мм, чего достаточно для неполного зацепления фиксатора. Если пластина установлена с перекосом, она не обеспечит заявленный класс защиты IP20 — между ней и корпусом клеммника останется зазор.

С технической точки зрения, материал PA обладает низкой гигроскопичностью, что позволяет использовать данную пластину в шкафах автоматики с перепадами влажности без риска деформации или потери механической фиксации.

Совместимость и аналоги

Обратите внимание, что 1933258 предназначен для узких клемм шириной 3,5 мм — это важно при проектировании компактных сборок, где каждый миллиметр на DIN-рейке на счету. Если ваш клеммный блок шире 6 мм, данная пластина не обеспечит полного перекрытия боковой поверхности.

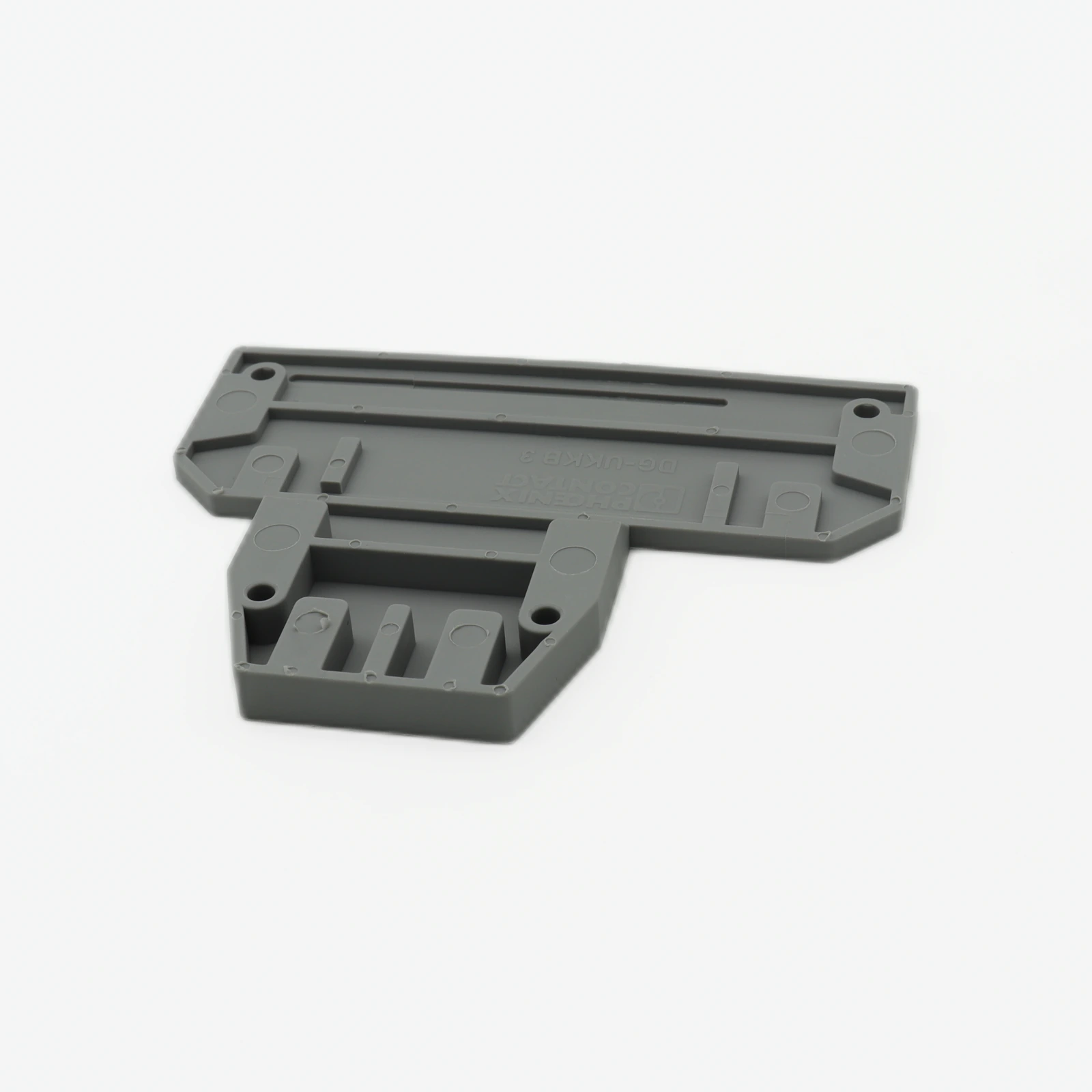

Типовые области применения

2770859 находит применение в следующих устройствах и системах:

• Шкафы управления промышленными контроллерами: торцевая пластина изолирует крайний клеммник силовой цепи, предотвращая случайное касание токоведущих частей при обслуживании.
• Распределительные коробки IoT-устройств: обеспечивает герметизацию бокового зазора клеммной сборки в условиях повышенной влажности и пылеобразования.
• Щиты автоматики зданий: завершает визуальную конфигурацию клеммной группы и маркировочных табличек, придавая сборке аккуратный вид.

Ключевой вывод: торцевая пластина 2770859 — критически важный элемент безопасности клеммных сборок, который при правильном порядке монтажа гарантирует защиту IP20 и механическую стабильность всей группы клеммников на DIN-рейке.

Нужен этот компонент? Проверьте наличие 2770859 на складе Эиком.
