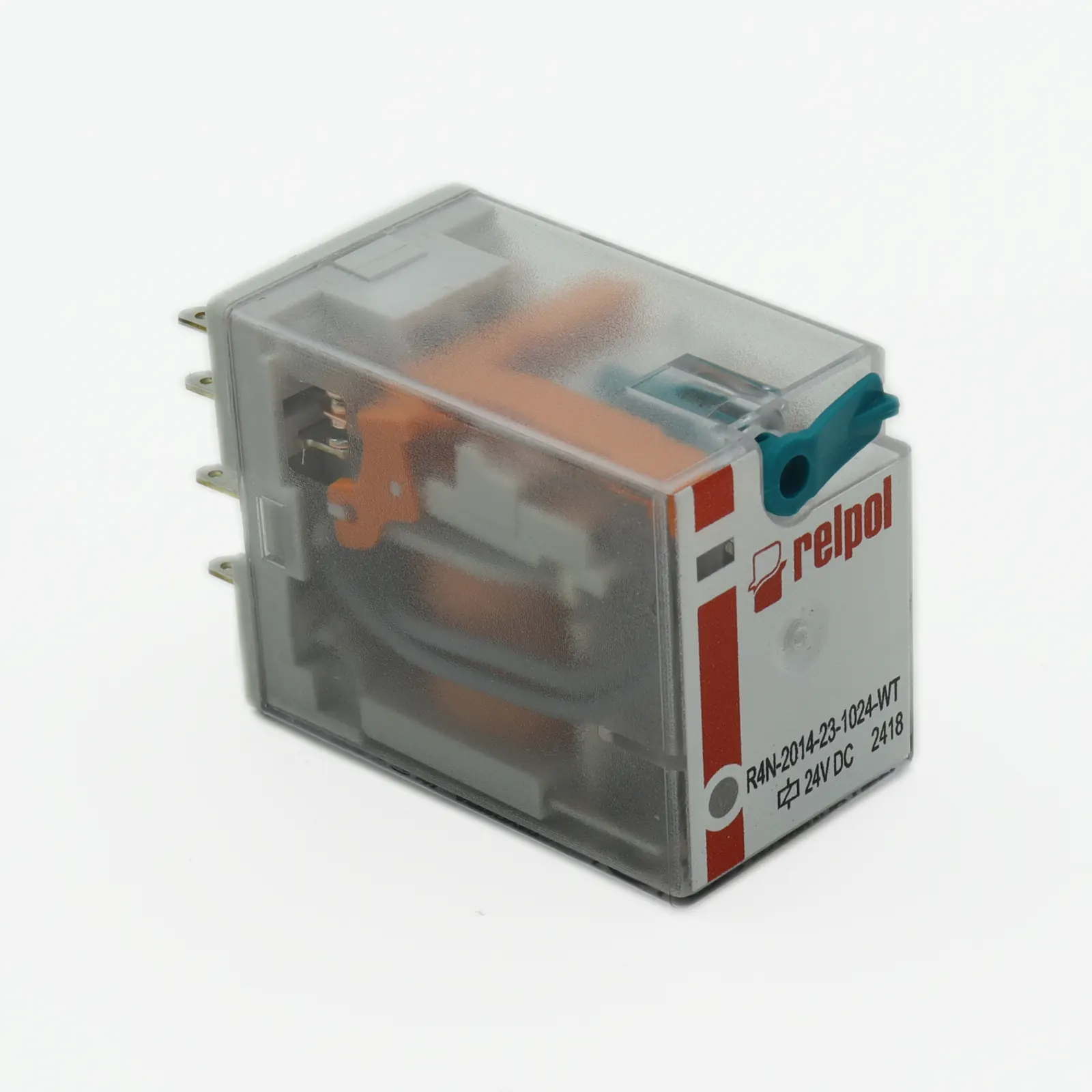

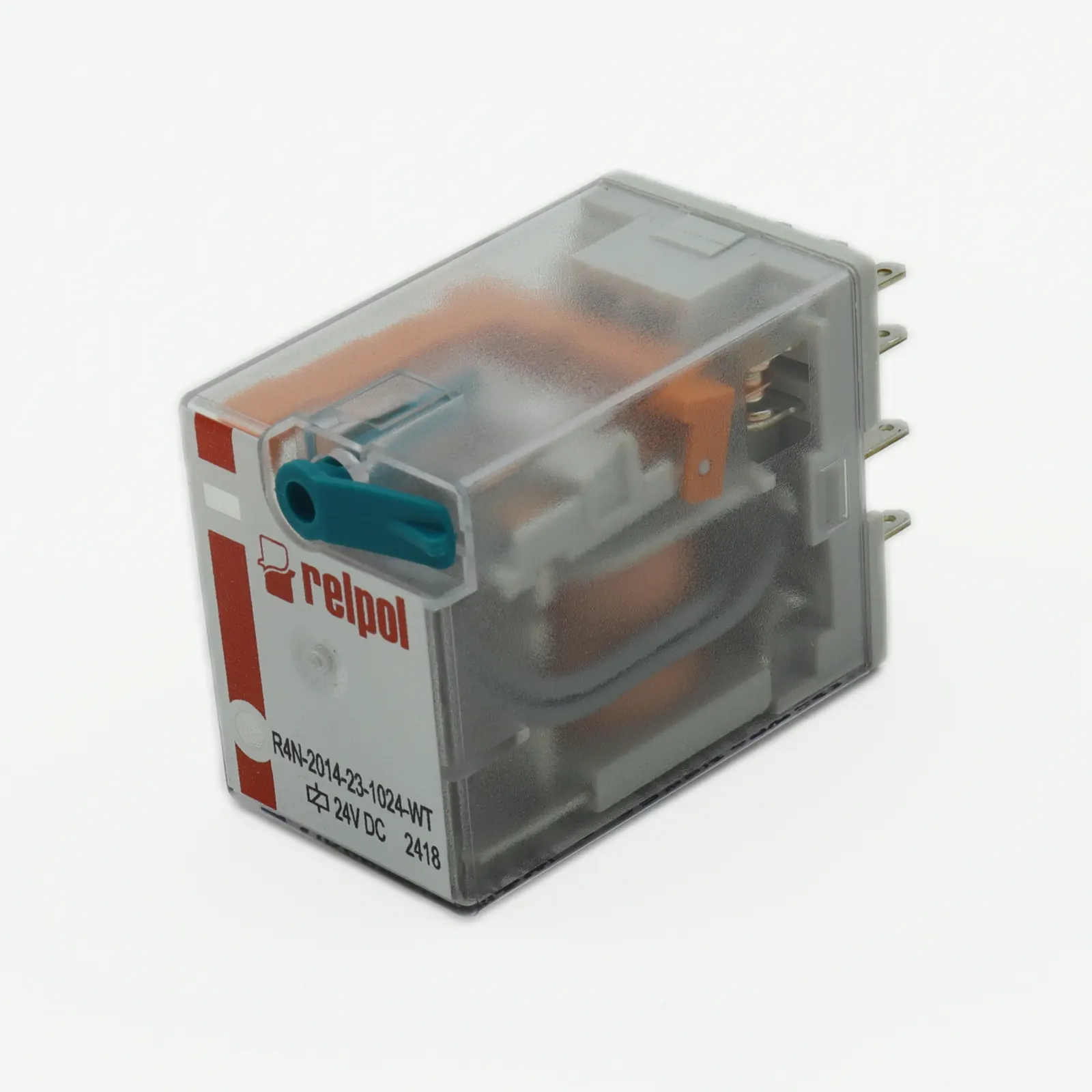

Технический разбор универсального электромагнитного реле R4N-2014-23-1024-WT: особенности коммутации 4-групповой контактной группы

Как обеспечить одновременную коммутацию нескольких независимых цепей в щите промышленной автоматики? Модель R4N-2014-23-1024-WT от RELPOL — это универсальное электромагнитное реле с четырьмя переключающими группами контактов (4PDT), номинальным током 6 А и напряжением катушки 24 В постоянного тока. Изделие представлено в разделе Силовые реле, более 2 А и предназначено для работы в составе слаботочных систем управления, сигнализации и телемеханики.

Ключевые параметры для проектировщика

• Контактная группа: 4PDT (4 переключающих контакта)
• Номинальный ток: 6 А (AC1 / 250 В AC)
• Напряжение катушки: 24 В DC
• Сопротивление катушки: ≈ 650 Ом
• Потребляемая мощность: ≈ 0,9 Вт
• Механический ресурс: до 10 000 000 операций
• Электрический ресурс (AC1): до 100 000 операций
• Температурный диапазон: −40…+70 °C

Содержание

• Как правильно подключить катушку и контактные группы?
• Зачитана ли защита от индуктивных выбросов?
• Какие нюансы монтажа стоит учесть?
• Чем можно заменить при дефиците?
• В каких устройствах используется?

Как правильно подключить катушку и контактные группы?

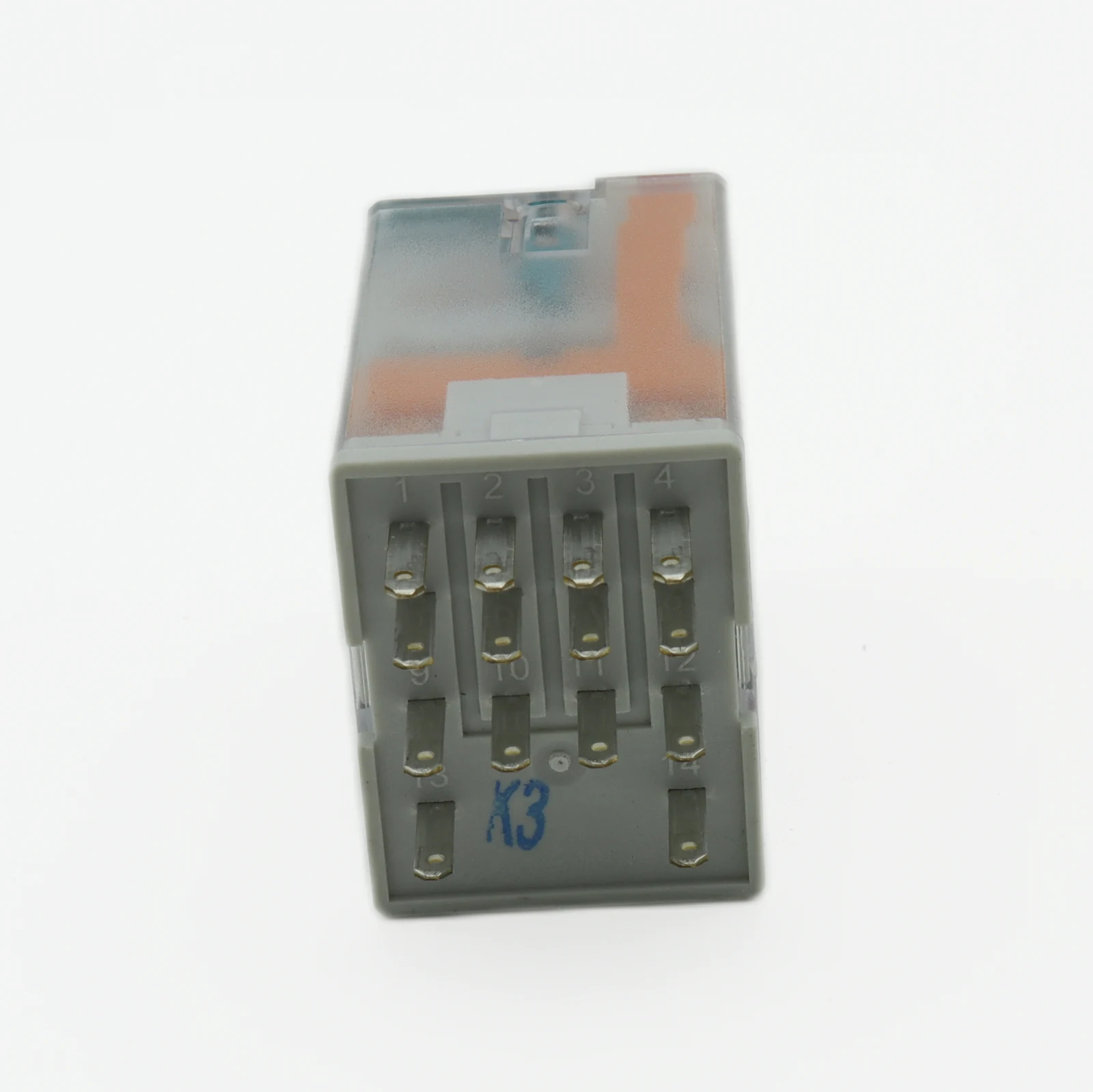

С технической точки зрения, данное реле имеет 14-контактный штыревой цоколь, совместимый с стандартными 14-контактными колодками типа PRL14 или R4N-14. Катушка управления подключается к выводам 2 и 13 — полярность для постоянного напряжения критична: вывод 2 — «+», вывод 13 — «−». При неправильной полярности реле сработает, но встроенный светодиодный индикатор (при наличии) не загорится, а диод защиты внутри корпуса может выйти из строя при длительной эксплуатации.

Четыре группы контактов расположены симметрично: каждая группа состоит из общего контакта (COM), нормально разомкнутого (NO) и нормально замкнутого (NC) выходов. Для маркировки используются стандартные обозначения на корпусе — это упрощает трассировку проводов при обслуживании щита.

Зачитана ли защита от индуктивных выбросов?

Обратите внимание: при коммутации индуктивных нагрузок — соленоидов, электромагнитных клапанов, маломощных двигателей — на контактах возникают дуговые разряды, ускоряющие износ серебряного сплава. Для данной модели с номиналом 6 А рекомендуется устанавливать RC-цепочку (100 Ом + 0,1 мкФ) параллельно контактам либо варистор типа 471K для переменного напряжения. На стороне катушки обязательно подключите обратный диод (например, 1N4007) параллельно обмотке — это защитит драйвер или выход ПЛК от ЭДС самоиндукции.

Важный нюанс: при использовании в цепях с напряжением ниже 12 В и током менее 100 мА контактная группа может страдать от эффекта «сухого переключения» — микроскопические плёнки окислов не пробиваются, и переходное сопротивление растёт. В таких случаях выбирайте реле с золочёными контактами или применяйте внешнюю схему смещения.

Какие нюансы монтажа стоит учесть?

Практический аспект, который стоит учесть: R4N-2014-23-1024-WT предназначен для установки на 14-контактную колодку с винтовыми или пружинными зажимами. При монтаже в условиях вибрации (подвижные панели, транспорт, станки с ЧПУ) обязательно используйте колодку с фиксирующей защёлкой и дополнительно закрепите реле стяжкой или клеевым компаундом по периметру корпуса. Стандартный корпус из поликарбоната выдерживает вибрацию до 10 g, но без фиксации колодки контакт между штырями и гнездами может нарушиться.

Ещё один момент: при плотной компоновке в щите реле выделяет до 0,9 Вт тепла. При установке в закрытый пластиковый бокс без вентиляции и температуре окружающей среды выше +50 °C суммарный нагрев может привести к снижению электрического ресурса на 20–30 %. Закладывайте зазор не менее 15 мм между корпусами соседних реле.

Чем можно заменить при дефиците?

Обратите внимание, что RM84-2014-23-1024 имеет повышенный ток 8 А при идентичной контактной конфигурации — это важно при коммутации нагрузок с пусковыми токами, но габариты и цоколёвка остаются совместимыми.

Типовые области применения

R4N-2014-23-1024-WT находит применение в следующих устройствах и системах:

• Щиты автоматики на базе ПЛК: четыре группы контактов позволяют одному реле одновременно коммутировать сигналы управления исполнительными механизмами, индикацию, аварийную сигнализацию и резервную цепь — без использования дополнительных промежуточных реле.
• Системы пожарной и охранной сигнализации: переключающие контакты обеспечивают управление оповещателями, снятие напряжения с шлейфов при тревоге и передачу сигнала «Неисправность» на пульт мониторинга.
• Станки с ЧПУ и промышленные линии: реле используется в цепях блокировок — при срабатывании аварийного стопа одновременно обесточиваются привод подачи, система охлаждения, зажим заготовки и включается тормоз шпинделя.

Ключевой вывод: R4N-2014-23-1024-WT — надёжное 4-групповое промежуточное реле с широким температурным диапазоном и совместимостью со стандартными 14-контактными колодками, оптимальное для щитов промышленной автоматики и систем сигнализации.

RELPOL R4N-2014-23-1024-WT доступен к отгрузке — оформите заказ на сайте.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте RELPOL.
