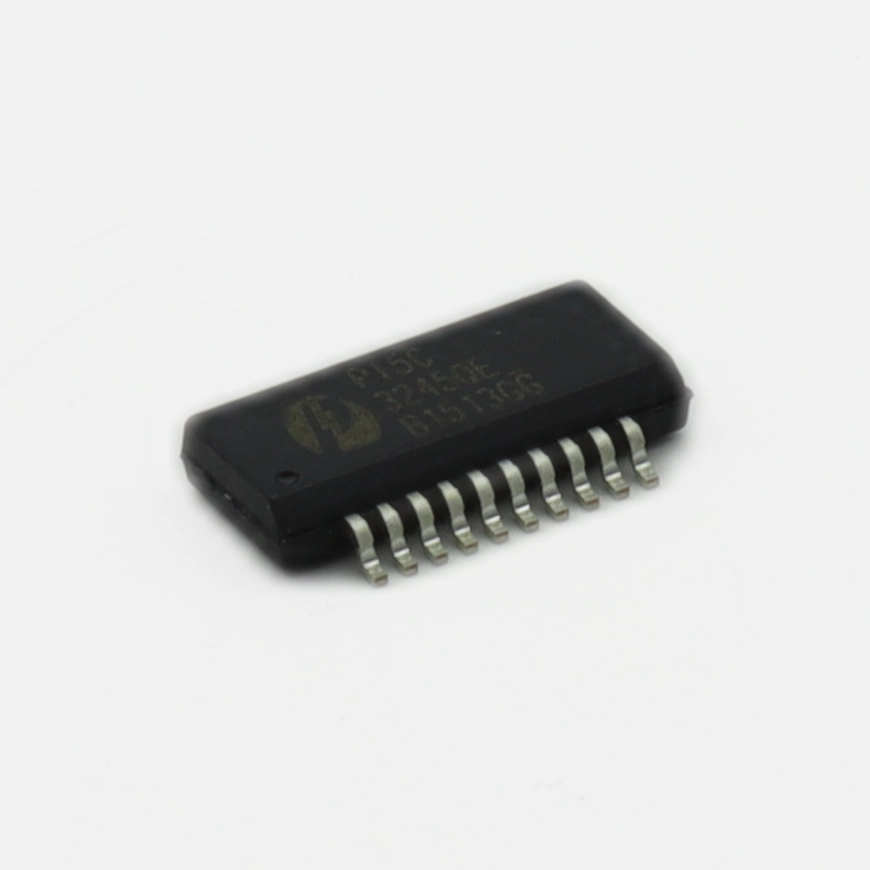

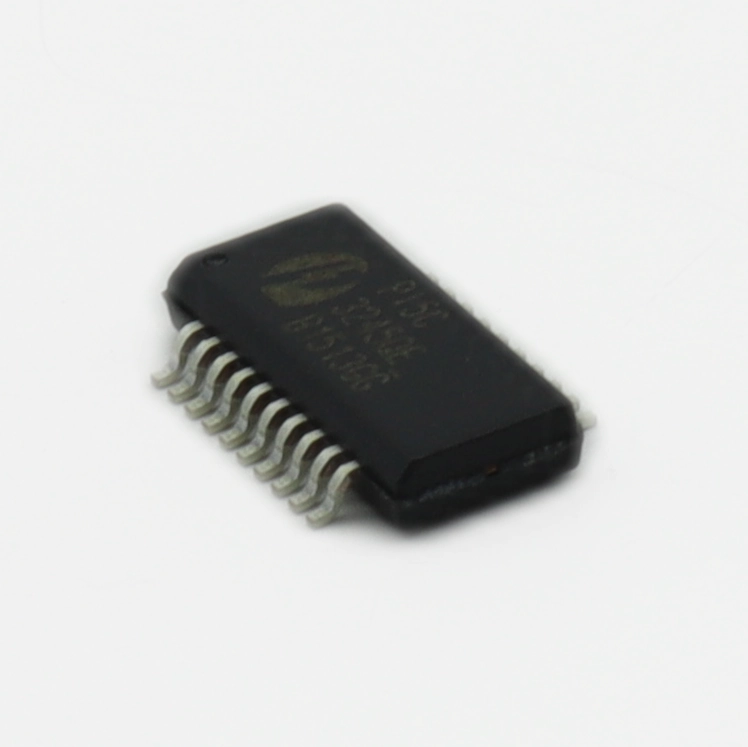

Технический разбор восьмиканального шинного коммутатора PI5C3245QE: особенности работы с многонаправленными шинами

При маршрутизации высокоскоростных цифровых сигналов между подсистемами часто возникает задача изоляции шин без потери целостности данных. Как обеспечить прозрачное подключение с минимальными искажениями? Восьмиканальный шинный коммутатор 1:1 PI5C3245QE от Diodes Incorporated решает эту задачу за счёт MOSFET-ключей с низкой собственной ёмкостью. Модель представлена в разделе Логические микросхемы - Сигнальные коммутаторы, Мультиплексоры, Декодеры и ориентирована на применение в телекоммуникационном оборудовании, серверных платформах и промышленных контроллерах.

Важно для применения

• Конфигурация: 8 каналов, однонаправленный ключ 1:1
• Корпус: 20QSOP (совместим с SOIC-20)
• Полоса пропускания: > 100 МГц
• Напряжение питания: 4,5…5,5 В
• Сопротивление ключа (Ron): ~5 Ом
• Задержка распространения: < 0,25 нс
• Ёмкость ключа: ~10 пФ
• Диапазон температур: −40…+85 °C

Содержание

• Архитектура и типовая схема включения
• Особенности разводки печатной платы
• Практические нюансы применения
• Совместимость и аналоги
• Примеры практического применения

Архитектура и типовая схема включения

С технической точки зрения, данная микросхема представляет собой восемь независимых n-канальных MOSFET-ключей, объединённых общим управляющим сигналом OE (Output Enable). Каждый канал обеспечивает двунаправленную коммутацию с сопротивлением около 5 Ом, что позволяет передавать сигналы без существенного падения уровня. В отличие от логических буферов, этот чип не восстанавливает сигнал, а лишь пропускает его — это ключевое преимущество для задач, где важно сохранить аналоговую форму или нестандартные логические уровни.

Типовое включение предполагает подачу VCC на вывод питания с обязательной развязкой керамическим конденсатором 100 нФ в непосредственной близости от корпуса. Управляющий вход OE активен при низком уровне; при высоком — все ключи переходят в высокоимпедансное состояние. Это позволяет использовать несколько микросхем на одной шине с мультиплексированием по OE.

Особенности разводки печатной платы

Если рассматривать применение в реальных условиях, корпус 20QSOP имеет шаг выводов 0,635 мм — это вдвое меньше стандартного SOIC-20. На практике это означает, что ширина дорожки и зазор должны составлять не менее 0,2 мм, а паяльная маска — формироваться с точностью ±0,05 мм. Для надёжной пайки оплавлением рекомендуется использовать трафарет толщиной 0,1–0,12 мм с апертурами, уменьшенными на 10% по длине.

Сигнальные дорожки от выводов A и B желательно вести параллельно и с одинаковой длиной — это минимизирует перекрёстные наводки между соседними каналами. При работе на частотах выше 50 МГц стоит предусмотреть согласующие резисторы 33–47 Ом последовательно с каждым входом: они подавляют отражения и снижают выбросы при переключении ёмкостной нагрузки.

Практические нюансы применения

Важный нюанс: при коммутации шин с разным напряжением питания (например, 3,3 В и 5 В) необходимо учитывать, что максимальное проходное напряжение ограничено уровнем VCC. Если на входе присутствует сигнал, превышающий VCC более чем на 0,5 В, паразитный диод структуры MOSFET открывается, что приводит к утечке тока и потенциальному повреждению. Для таких сценариев рекомендуется использовать специализированные трансляторы уровней вместо данной модели.

Ещё один практический аспект: при параллельном включении нескольких каналов для увеличения токовой нагрузки (например, для коммутации шины питания) суммарный ток не должен превышать 128 мА на корпус. Это ограничение связано с допустимой рассеиваемой мощностью корпуса 20QSOP — около 0,5 Вт при температуре окружающей среды +25 °C.

Совместимость и аналоги

Обратите внимание, что SN74CB3T3245DBR имеет расширенную полосу пропускания — это важно при работе с шинами PCIe или DDR3 на частотах выше 100 МГц. FST3245MTCX отличается корпусом TSSOP с шагом 0,65 мм, что упрощает ручную пайку, но требует корректировки посадочного места на плате.

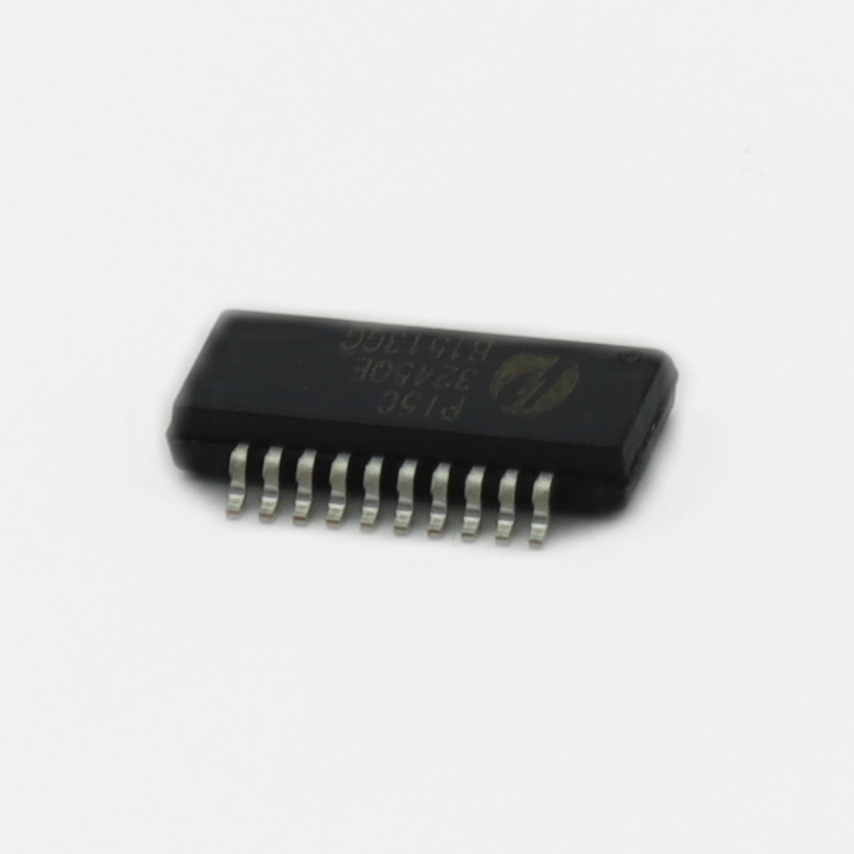

Примеры практического применения

PI5C3245QE находит применение в следующих устройствах и системах:

• Серверные материнские платы: изоляция шин памяти DIMM при горячей замене модулей, предотвращая нарушение работы остальных слотов.
• Промышленные ПЛК: мультиплексирование нескольких датчиков с цифровым выходом на одну входную шину контроллера с минимальной задержкой.
• Телекоммуникационные коммутаторы: маршрутизация управляющих сигналов между линейными картами без буферизации, сохраняя целостность тактовых импульсов.

Ключевой вывод: данная модель обеспечивает прозрачную коммутацию 8-битных шин с минимальной задержкой и подходит для задач, где критична скорость переключения при сохранении формы сигнала.
