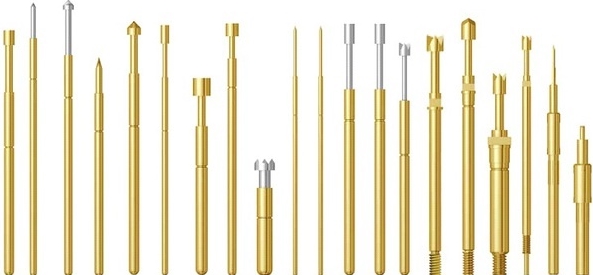

Тестовые иглы и аксессуары INGUN

В автоматизированных процессах контроля качества печатных плат и электронных устройств ключевую роль играют тестовые иглы. От их точности, стабильности контакта и надёжности напрямую зависит эффективность систем ICT (In-Circuit Test) и FCT (Functional Circuit Test). Эти методы позволяют не только проверять целостность дорожек и надёжность паяных соединений, но и оценивать функциональность готового устройства в реальных условиях эксплуатации.

Компания INGUN (Германия) с 1971 года специализируется на разработке и производстве подобных компонентов и за десятилетия заслужила репутацию одного из ведущих мировых поставщиков решений для тестирования электроники. Сегодня её ассортимент включает тысячи моделей, охватывающих широкий диапазон применений: от крупносерийного выпуска печатных плат до задач в сервисных центрах, где тестовые иглы используются, например, для программирования микросхем памяти или проверки отдельных функциональных модулей.

В каталоге компании Эиком представлены оригинальные решения INGUN, что позволяет подобрать оптимальные иглы под конкретные производственные и сервисные задачи, обеспечив высокую точность и надёжность тестирования.

Разнообразие тестовых игл INGUN

Каталог INGUN, представленный в компании Эиком, насчитывает более 7000 моделей тестовых игл, что позволяет подобрать оптимальное решение практически для любой задачи в области контроля качества и диагностики электронных схем.

Ключевые параметры:

• длина игл — от 3,4 мм до 59,9 мм;
• покрытие контактов — никель, родий, серебро или золото для повышения проводимости и защиты от износа;
• форма наконечников — корона, шар, игла, конус, цилиндр или многоточечное поле;
• диаметр наконечников — от 0,2 до 9 мм;
• способы монтажа — пайка, ввинчивание или вдавливание в держатели.

Электрические характеристики:

• номинальный ток — от 1 А до 75 А;
• диэлектрическая прочность — 1–1,2 кВ;
• сопротивление контакта — от 1 мΩ до 100 мΩ.

Механические параметры зависят от конструкции пружины:

• сила прогиба — от 0,2 Н до 10 Н;
• рабочий прогиб — 0,3–9,3 мм;
• максимальный прогиб — до 11,5 мм.

Благодаря такому широкому диапазону характеристик тестовые иглы INGUN, доступные в компании Эиком, легко адаптируются под конкретные производственные и сервисные задачи, обеспечивая точность и надёжность измерений.

Аксессуары для тестовых игл

Чтобы интеграция в тестовые системы была максимально удобной, INGUN выпускает и широкий ассортимент аксессуаров:

• гнёзда, совместимые с конкретными сериями игл;
• центрирующие и монтажные штифты;
• защитные планки, втулки и толкатели;
• тестовые панели и зажимы;
• соединители и вилки для модульных систем.

Благодаря такому подходу производители и сервисные компании могут создавать целостные решения для контроля качества и ускорять процессы тестирования.
