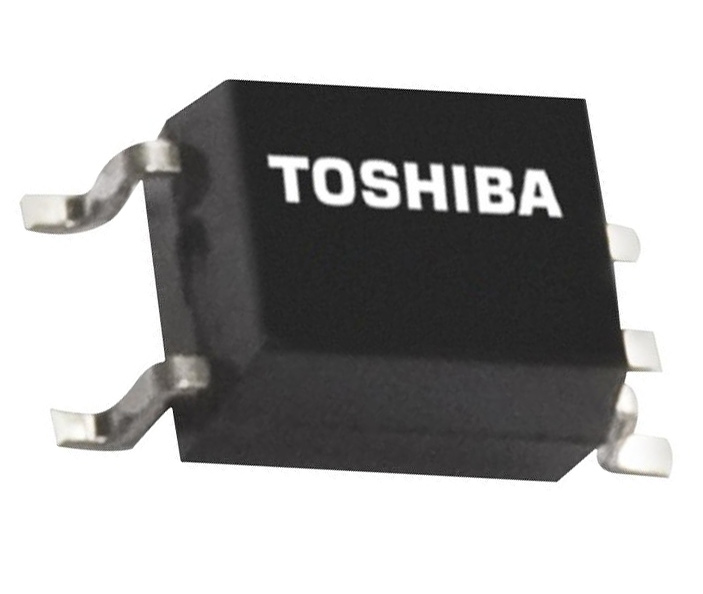

TLP108(TPL,F) от Toshiba: высокоскоростной оптрон для промышленных решений

В современных системах автоматизации каждая деталь играет ключевую роль в обеспечении стабильности и безопасности. Особое место занимают компоненты гальванической изоляции, предотвращающие повреждение чувствительных узлов от помех, скачков напряжения и земляных петель. Ярким представителем этой категории является оптрон TLP108(TPL,F) от японского бренда Toshiba. Этот компактный элемент в корпусе MFSOP6 сочетает высокую скорость передачи данных, надежную изоляцию и удобство монтажа. Кстати, именно такие решения становятся незаменимыми при проектировании промышленных контроллеров, интерфейсов связи и систем управления. Давайте подробно разберем, почему инженеры со всего мира выбирают этот компонент.

Оглавление

• Ключевые технические характеристики
• Преимущества применения
• Типичные области использования
• Сравнение с популярными аналогами
• Плюсы и особенности эксплуатации

Ключевые технические характеристики

Оптрон TLP108(TPL,F) представляет собой одноканальное устройство гальванической развязки. В его основе — инфракрасный светодиод и фотодетектор с выходом типа totem pole (двухтактный выход), обеспечивающий четкое формирование цифрового сигнала без необходимости внешних подтягивающих резисторов. Вот основные параметры, подтвержденные технической документацией производителя:

• Скорость передачи данных: до 5 Мбит/с — достаточно для большинства промышленных протоколов (UART, RS-232, цифровые датчики)
• Напряжение изоляции: 3,75 кВ (RMS) — надежная защита между входной и выходной цепями
• Тип корпуса: MFSOP6 (Mini Flat SOP, 6 выводов) — компактный SMD-корпус для автоматизированной сборки
• Напряжение питания выхода: 2,7 В – 5,5 В — совместимость с логикой 3,3 В и 5 В
• Прямой ток светодиода: тип. 5 мА — низкое энергопотребление
• Время нарастания/спада: ≤ 30 нс — минимальные искажения сигнала
• Рабочая температура: от -40 °C до +125 °C — устойчивость к экстремальным условиям
• Сертификаты: соответствует стандартам безопасности UL, cUL, VDE

На практике такие характеристики позволяют использовать TLP108(TPL,F) в условиях с высоким уровнем электромагнитных помех. Важно отметить: выход totem pole обеспечивает высокую нагрузочную способность и совместимость с большинством микроконтроллеров и логических схем без дополнительных согласующих элементов.

Преимущества применения

Почему именно оптрон TLP108(TPL,F) от Toshiba часто становится выбором инженеров? Вот ключевые преимущества:

• Компактность и технологичность: корпус MFSOP6 занимает минимум места на плате, идеален для высокоплотного монтажа.
• Энергоэффективность: низкий ток управления светодиодом снижает общее потребление схемы.
• Надежность бренда: Toshiba гарантирует стабильное качество и долгий срок службы компонентов.
• Универсальность: подходит для изоляции цифровых сигналов в различных промышленных интерфейсах.
• Простота интеграции: отсутствие необходимости в дополнительных компонентах ускоряет разработку и снижает стоимость изделия.

Вот почему при проектировании современных промышленных устройств инженеры ценят сбалансированное сочетание производительности, габаритов и надежности. Кстати, именно такие решения помогают сократить время вывода продукта на рынок.

Типичные области использования

Оптрон TLP108(TPL,F) производства Toshiba находит применение в самых разных сферах:

• Промышленная автоматика: изоляция сигналов ПЛК (программируемых логических контроллеров), датчиков и исполнительных механизмов.
• Силовая электроника: управление ключами в инверторах, источниках питания, частотных преобразователях.
• Телекоммуникационное оборудование: защита интерфейсов связи от перенапряжений.
• Медицинская техника: обеспечение безопасности пациента за счет гальванической развязки измерительных цепей.
• Измерительные приборы: повышение точности за счет устранения влияния земляных петель.

На практике, например, в системах управления двигателем такой оптрон надежно изолирует управляющий сигнал микроконтроллера от силовой части драйвера, предотвращая сбои при коммутации высоких токов. Это критически важно для обеспечения бесперебойной работы оборудования.

Сравнение с популярными аналогами

Для объективной оценки приведем сравнительную таблицу с распространенными решениями на рынке оптронов:

Как видно из таблицы, TLP108(TPL,F) от Toshiba занимает сбалансированную нишу. Он предлагает оптимальное сочетание скорости, уровня изоляции и компактности по разумной цене. Для задач, где не требуется сверхвысокая скорость (свыше 10 Мбит/с), этот оптрон обеспечивает лучшее соотношение цена/качество. При этом компактный корпус MFSOP6 выгодно отличается от громоздких DIP-решений вроде 6N137, экономя драгоценное место на печатной плате.

Плюсы и особенности эксплуатации

Преимущества:

• Отличная помехоустойчивость благодаря гальванической развязке 3,75 кВ.
• Минимальные задержки распространения сигнала — критично для синхронных систем.
• Широкий диапазон рабочих температур подходит для эксплуатации в неотапливаемых помещениях и на открытом воздухе.
• Совместимость с современными низковольтными логическими уровнями (3,3 В).
• Проверенное качество японского производства Toshiba.

Особенности, на которые стоит обратить внимание:

• Скорость 5 Мбит/с может быть недостаточной для высокоскоростных интерфейсов (например, USB, Ethernet).
• Для приложений, требующих изоляции свыше 5 кВ, потребуются специализированные решения.
• Как и любой оптрон, чувствителен к длительному воздействию высоких температур — важно соблюдать тепловой режим на плате.

Важно помнить: правильный подбор токоограничивающего резистора для светодиода критичен для долговечности компонента. Рекомендуется строго следовать рекомендациям из даташита производителя. На практике соблюдение этих несложных правил гарантирует стабильную работу устройства на протяжении многих лет.

Подводя итог, можно с уверенностью сказать: оптрон TLP108(TPL,F) от Toshiba — это продуманное решение для инженеров, ценящих надежность, компактность и практичность. Его характеристики идеально ложатся в требования большинства промышленных применений, где важна стабильная работа в условиях электрических помех. Бренд Toshiba вновь подтверждает репутацию поставщика качественных компонентов для ответственных задач.
