Трансформатор и блок питания: принципы работы и критерии выбора

При подборе источника питания для бытовых и электронных устройств пользователь часто стоит перед выбором между отдельным трансформатором и готовым блоком питания. Такой выбор не должен быть случайным — он напрямую зависит от типа питаемого оборудования, его электрических параметров и условий эксплуатации. Понимание принципов работы этих устройств позволяет избежать ошибок, повысить надежность системы и продлить срок службы подключаемой техники.

Как питаются современные электрические устройства

Подавляющее большинство электрических и электронных устройств, используемых как в быту, так и в промышленности, работает от постоянного тока. При этом стандартная электросеть обеспечивает питание переменным током с фиксированным значением напряжения. Для согласования этих параметров применяется блок питания, основной задачей которого является преобразование переменного напряжения сети в постоянное напряжение требуемого уровня.

Процесс преобразования включает несколько последовательных этапов. Первоначально происходит снижение напряжения, после чего ток выпрямляется и фильтруется. В зависимости от требований к точности и стабильности питания в схему может быть дополнительно включен стабилизатор напряжения. Ключевую роль на первом этапе играет трансформатор.

Принцип работы трансформатора и его функции

Трансформаторы представляют собой электромагнитное устройство, состоящее из стального магнитопровода и двух обмоток — первичной и вторичной. Переменное напряжение, подаваемое на первичную обмотку, создает магнитный поток в сердечнике, который индуцирует напряжение во вторичной обмотке. Соотношение количества витков определяет уровень выходного напряжения.

Важно отметить, что трансформатор не изменяет частоту и форму тока — на его выходе по-прежнему присутствует переменный ток. Именно поэтому в блоках питания после трансформатора применяются выпрямительные мосты, фильтрующие конденсаторы и стабилизирующие элементы. Таким образом, трансформатор отвечает за уровень напряжения, а блок питания в целом — за его качество и стабильность.

Основные типы блоков питания

С точки зрения конструкции и принципа действия блоки питания можно разделить на два основных типа:

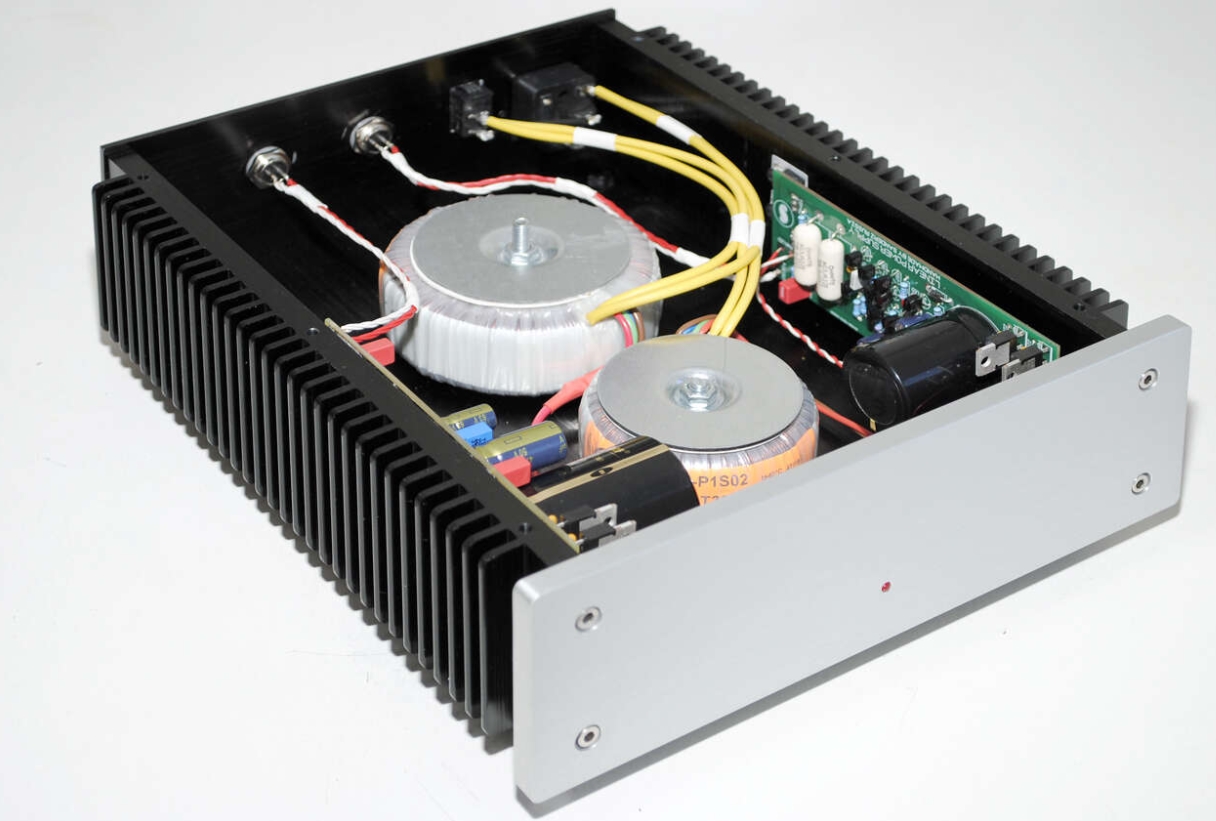

• Линейные блоки питания — основаны на использовании классического трансформатора сетевой частоты. Отличаются простой схемой, высокой надежностью и низким уровнем электрических помех. К их недостаткам относятся большие габариты и вес. Чаще всего применяются для выходных напряжений в диапазоне 5-25 В.
• Импульсные блоки питания — используют высокочастотное преобразование напряжения, что позволяет значительно уменьшить размеры трансформатора. Такие блоки питания имеют высокий КПД, малый вес и компактные размеры, благодаря чему получили наибольшее распространение в современной электронике.

Практические применения и ассортимент решений

Отдельную группу составляют компьютерные блоки питания. Несмотря на то что они относятся к импульсному типу, их конструкция адаптирована под специфические требования вычислительных систем и распределение нагрузки между несколькими выходными линиями.

Источники питания для монтажа на плату и внешние/внутренние источники питаяни обеспечивают гибкость выбора решения в зависимости от конструктивных особенностей устройства и требований к компактности, охлаждению и доступности обслуживания.

Используя возможности сайта Эиком, пользователь может подобрать блок питания с учетом выходного напряжения, тока нагрузки, типа конструкции и условий эксплуатации. В ассортименте представлены линейные, импульсные, компьютерные и промышленные блоки питания различных производителей, включая широко используемые решения MEAN WELL, предназначенные как для бытовых, так и для профессиональных применений.
