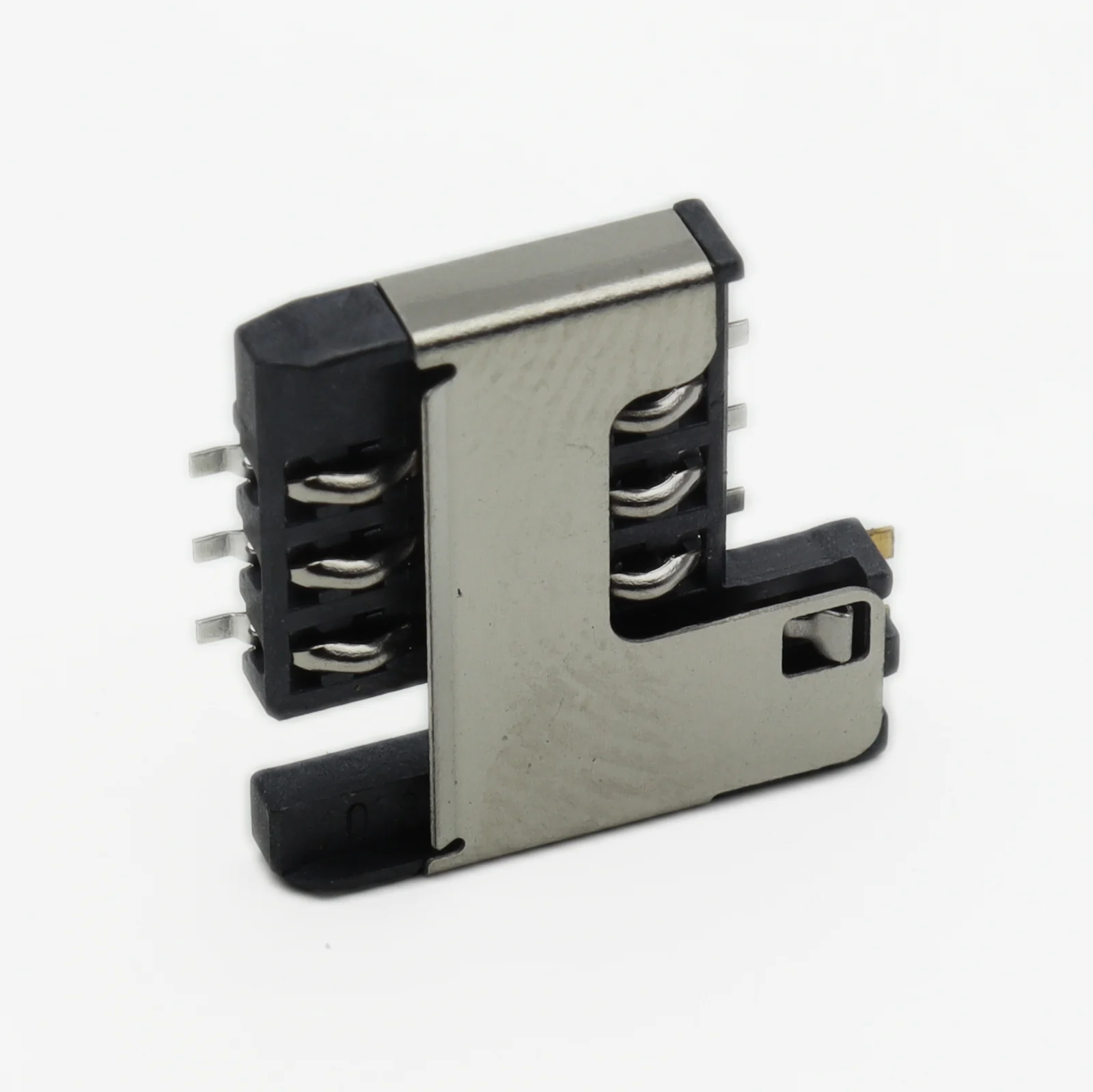

Угловой разъем для SIM/SAM карты с механизмом push-pull CCM03-3754LFT R102: как обеспечить стабильность при вибрации?

Надежное соединение в условиях высокой вибрации — критическая задача для бортовой электроники. Именно эту проблему решает угловой разъем для SIM/SAM карты с механизмом push-pull CCM03-3754LFT R102 от производителя Littelfuse Aerospace, представленный в каталоге компании в разделе разъемы. В отличие от стандартных лотковых решений, данная модель обеспечивает фиксацию карты без риска самопроизвольного извлечения при механических нагрузках, что критично для авионики и специализированных промышленных систем.

Важно для применения

• Тип механизма: Push-pull (нажатие для извлечения)
• Ориентация корпуса: Угловая (Right Angle)
• Поддерживаемые карты: SIM / SAM
• Покрытие контактов: Золотое напыление
• Рабочий диапазон: -40...+85°C

Содержание

• Технические акценты
• Почему выбирают эту серию
• Сравнение решений

Технические акценты

При проектировании узла хранения данных важно учитывать не только электрические параметры, но и механику взаимодействия. Модель CCM03-3754LFT R102 использует систему защелок, которая требует определенного усилия для срабатывания. Это исключает случайную потерю контакта при вибрациях класса G, характерных для транспортных применений. Контакты выполнены с запасом по циклам сочленения, что позволяет многократно менять карты обслуживания без деградации сигнала.

Практический совет для инженеров: при разводке печатной платы под этот коннектор обязательно заложите дополнительный зазор над корпусом разъема. Механизм push-pull требует пространства для хода кнопки или верхней части карты при извлечении. В отличие от открытых лотков, где карта выдвигается горизонтально, здесь может потребоваться вертикальный доступ или специальный инструмент для надавливания. Игнорирование этого нюанса на этапе компоновки корпуса устройства может привести к невозможности замены карты в полевых условиях.

Почему выбирают эту серию

Продукция Littelfuse Aerospace зарекомендовала себя в сегментах с повышенными требованиями к отказоустойчивости. Серия, к которой относится CCM03-3754LFT R102, отличается усиленной конструкцией корпуса из термостойкого пластика. Это позволяет компоненту выдерживать температуры пайки в печах группового монтажа без деформации посадочных мест. Кроме того, стандартизированный футпринт упрощает интеграцию в существующие проекты, где ранее использовались аналогичные форм-факторы.

Важным аспектом является совместимость с различными типами карт памяти и идентификации. Конструкция контактов адаптирована под стандартные толщины пластин SIM/SAM, обеспечивая плотный прижим. Золотое покрытие защищает зону контакта от окисления в условиях повышенной влажности или агрессивной среды, что продлевает срок службы устройства в целом.

Сравнение решений

На рынке существуют альтернативные варианты подключения карт, однако они имеют свои ограничения. Ниже приведена сравнительная таблица, помогающая оценить позицию CCM03-3754LFT R102 относительно конкурентов.

Обратите внимание, что аналог от Molex использует лотковый механизм, который дешевле, но менее защищен от вибрации. Модель от Amphenol близка по характеристикам, но может отличаться высотой профиля. При выборе замены критично проверять высоту корпуса, чтобы не нарушить габаритные ограничения вашего устройства.

Нужен этот компонент? Проверьте наличие CCM03-3754LFT R102 на складе Эиком.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте Littelfuse Aerospace.
