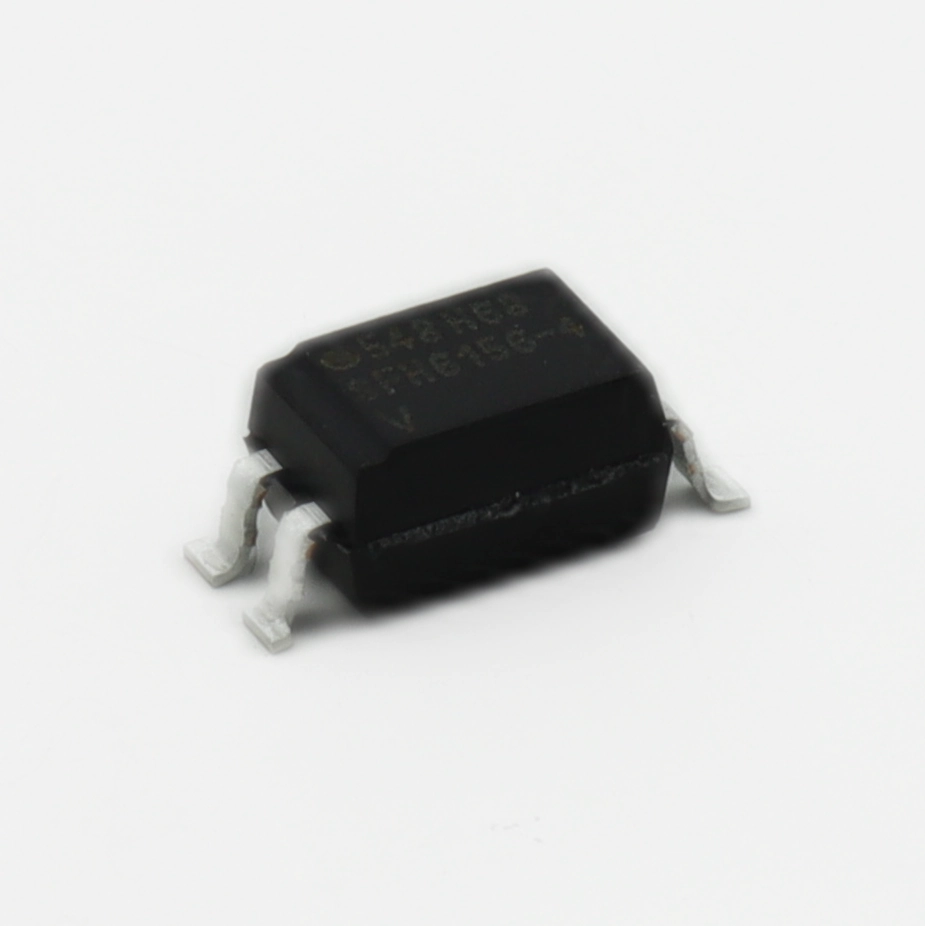

Умный датчик протечки для умного дома — SFH6156-4T оптоизолятор в действии

Умный дом начинается с безопасности, и система контроля протечки — первое, что стоит собрать, даже если вы не планируете «умную» кофеварку. Проблема в том, что датчики воды работают в опасной близости к металлическим трубам, где может оказаться фазное напряжение, а микроконтроллер боится даже статики. Здесь выручает SFH6156-4T — оптоизолятор от Vishay Semiconductors, представленный в разделе Оптопары с транзисторным выходом. Этот оптрон с транзисторным выходом обеспечивает гальваническую развязку до 5300 В, позволяя «пожертвовать» копеечным компонентом ради спасения ESP32 или STM32.

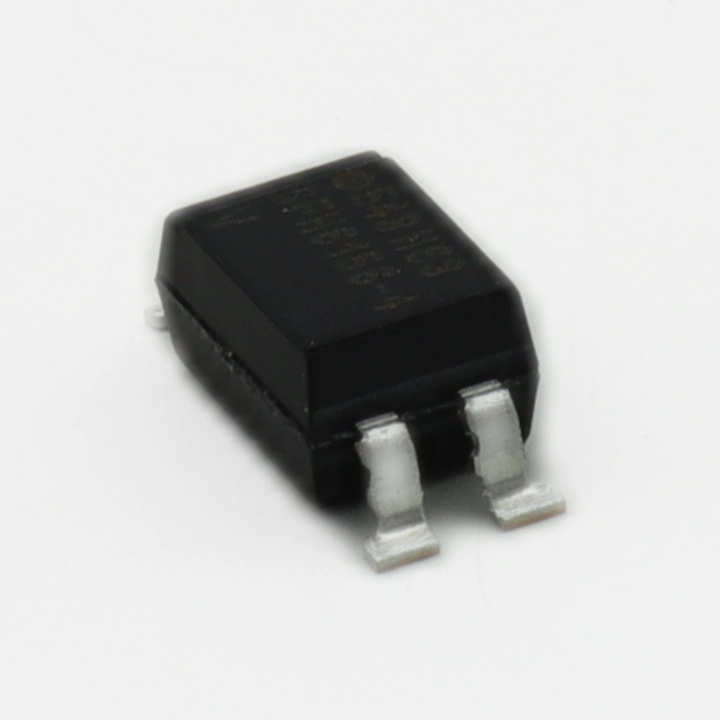

Компонент построен на инфракрасном светодиоде (GaAs) и кремниевом фототранзисторе, разделённых прозрачной изолирующей прокладкой. В отличие от дешёвых китайских аналогов с мутным эпоксидным заполнителем, здесь используется стабильная полимерная изоляция, которая не деградирует при перепадах температур от -55 до +100 °C. Корпус SOIC-4 занимает на плате меньше места, чем классический DIP-4, что критично для компактных беспроводных датчиков на батарейках.

Технические параметры

При выборе оптрона для гальванической развязки критичны три вещи: напряжение изоляции, коэффициент передачи тока (CTR) и скорость переключения. У SFH6156-4T с этим полный порядок — напряжение изоляции 5300 В RMS выдерживает даже прямое попадание сетевого напряжения на «мокрую» сторону схемы. CTR варьируется от 100 до 200 % при токе светодиода 5 мА, что даёт приличный запас для согласования с TTL-уровнями микроконтроллеров.

Рабочий диапазон напряжений коллектор-эмиттер — до 70 В, что позволяет использовать устройство не только в низковольтных цепях, но и в промышленных системах 24–48 В. Скорость переключения составляет 2–3 мкс (нарастание/спад), чего достаточно для передачи цифровых сигналов до 100 кГц. Ток светодиода ограничен 60 мА, но для логических уровней хватает 5–10 мА — экономия энергии в батарейных устройствах очевидна.

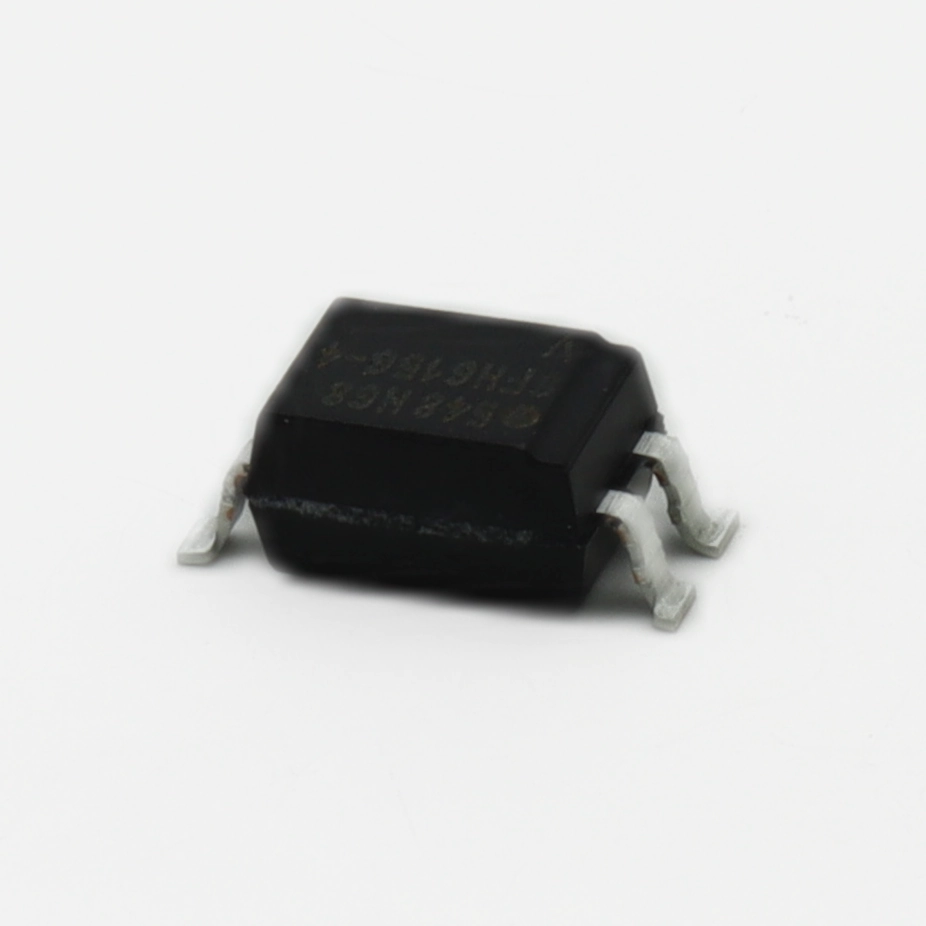

Где применяется

Вернёмся к нашему датчику протечки. Схема проста: два неизолированных щупа подключаются к базе транзистора через ограничительный резистор, а коллектор управляет светодиодом SFH6156-4T. Как только вода замыкает щупы, светодиод загорается, фототранзистор открывается и подтягивает вход микроконтроллера к земле. Важно, что «мокрая» часть схемы (щупы, компаратор, светодиод) питается от отдельной батарейки или через DC-DC преобразователь с изоляцией, а «сухая» — от USB или сетевого адаптера.

Помимо умного дома, этот оптрон отлично чувствует себя в промышленных PLC для развязки датчиков 4–20 мА, в медицинской технике (где требования к изоляции особенно строгие), в импульсных источниках питания для обратной связи и в интерфейсах RS-485. Особенно хорошо он работает там, где нужно передать логический сигнал через «грязную» землю с большими импульсными помехами — например, в сварочных аппаратах или частотных преобразователях двигателей.

Сравнение с аналогами

На рынке полно оптронов в корпусе SOIC-4, но не все одинаково полезны. Вот как SFH6156-4T смотрится на фоне конкурентов:

Как видно, вариант от Vishay выигрывает по напряжению изоляции и стабильности CTR. У PC817 коэффициент передачи может отличаться в 10 раз от экземпляра к экземпляру — для аналоговых схем это катастрофа, для цифровых требует подстройки. У SFH6156-4T разброс минимален, что упрощает массовое производство.

Практические советы по монтажу

При разводке платы для SFH6156-4T не забывайте про требования безопасности: между входными и выходными дорожками должно быть не менее 8 мм воздушного зазора (крепиджа) и 4 мм по поверхности (клиренса). Многие проектировщики ленятся и рисуют маску «по умолчанию» — в результате при всплеске напряжения происходит поверхностный пробой, и оптрон превращается в дорогой предохранитель.

Второй нюанс касается тока светодиода. Даташит рекомендует 5 мА для лучшей линейности, но если вы работаете от батареек, можно снизить ток до 1–2 мА — CTR упадёт, но для передачи логических уровней хватит с запасом. Однако не экономьте на резисторе в цепи светодиода: при бросках напряжения (например, при замыкании датчика воды) ток может скакнуть, и светодиод деградирует со временем. Лучше поставить резистор с запасом по мощности и добавить стабилитрон на 5,1 В параллельно светодиоду для защиты от перенапряжения.

Заключение

SFH6156-4T — это тот случай, когда надёжность важнее экономии пары рублей. Высокое напряжение изоляции, стабильные характеристики и компактный корпус делают его идеальным выбором для систем безопасности умного дома, промышленной автоматики и медицинской техники. Приобрести оптоизолятор SFH6156-4T можно в разделе Оптопары с транзисторным выходом интернет-магазина Эиком с бесплатной доставкой по России. Не рискуйте дорогой электроникой — поставьте нормальную гальваническую развязку.
