Умный контроллер вентилятора охлаждения — BCX5110TA биполярный транзистор в действии

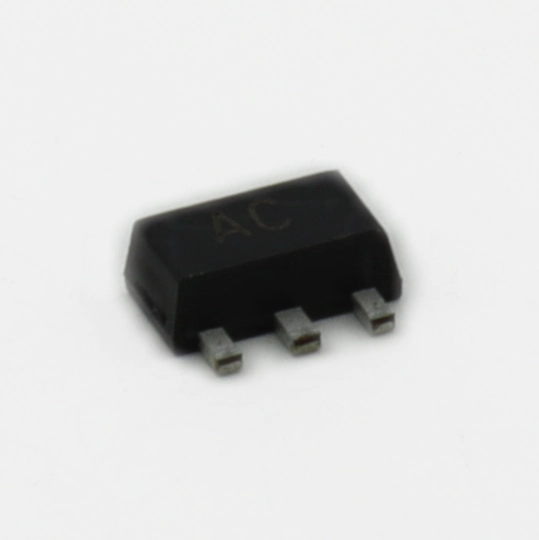

Когда нужно коммутировать реле, небольшой вентилятор или светодиодную матрицу от 3,3-вольтового GPIO, обычный NPN-ключ потребует инверсии логики или дополнительного уровня сдвига. Здесь выручает биполярный транзистор BCX5110TA производства Diodes Incorporated — PNP-модель на 20 В и 1 А в компактном корпусе SOT-89. Изделие относится к категории Одиночные биполярные транзисторы и закрывает типовую задачу: включение нагрузки, подключённой к положительной шине, без «переворачивания» управляющего сигнала. Разберём реальные характеристики, тепловой режим, аналоги и подводные камни разводки, о которых не пишут в даташите.

Ключевые параметры

• Структура: PNP, эпитаксиальный кремний
• Максимальное напряжение коллектор–эмиттер (V_CEO): 20 В
• Максимальный ток коллектора (I_C): 1 А
• Рассеиваемая мощность: 1 Вт при 25 °C
• Коэффициент усиления по току (h_FE): 63…160 при I_C = 500 мА, V_CE = 2 В
• Напряжение насыщения коллектор–эмиттер (V_CE(sat)): ≤ 500 мВ при I_C = 500 мА, I_B = 50 мА
• Граничная частота (f_T): 180 МГц

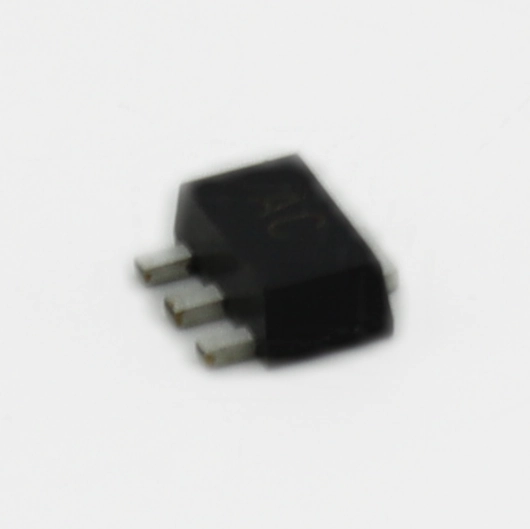

• Корпус: SOT-89, для поверхностного монтажа

Что означают эти цифры на практике

Заявленный ток 1 А — это предельное значение при хорошем теплоотводе. В реальности долговременная работа на 800–900 мА в закрытом корпусе без вентиляции приводит к заметному нагреву кристалла. Для нагрузки до 300 мА резерв по нагреву практически не ощущается, и именно этот диапазон является «комфортным» для данного компонента.

Коэффициент усиления 63…160 указан при достаточно большом токе коллектора — 500 мА. При малых токах (10–50 мА) h_FE снижается, поэтому рассчитывать базовый резистор «впритык» не стоит. Практика: задавайте ток базы из расчёта I_C/10…I_C/20, даже если по даташиту хватает меньшего. Это гарантирует глубокое насыщение и минимальные потери на ключе.

Напряжение насыщения до 500 мВ при 500 мА означает потери 0,25 Вт на самом транзисторе. Для сравнения: у P-канального MOSFET с R_DS(on) = 50 мОм при том же токе потери составят лишь 12,5 мВт. Если устройство работает от батареи и коммутирует ток непрерывно, есть смысл рассмотреть полевой транзистор. Если же нагрузка включается кратковременно или ток не превышает 200 мА, потери на биполярном ключе несущественны.

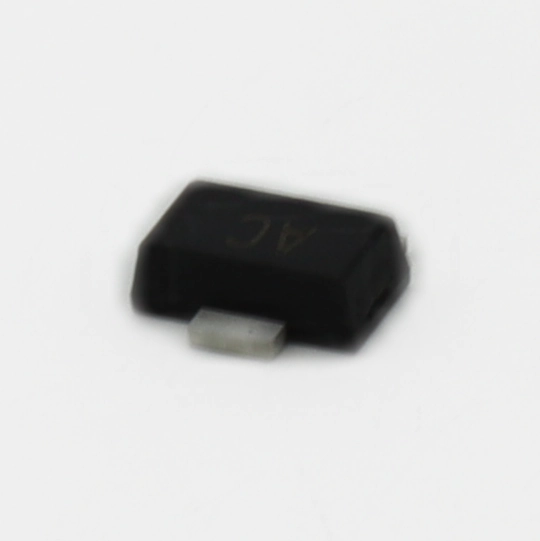

Где применяется

Чаще всего эта модель встречается в следующих узлах:

• Драйверы маломощных реле и соленоидов с питанием 5–12 В.
• Коммутация вентиляторов охлаждения в микроконтроллерных устройствах.
• Управление сегментами светодиодных индикаторов с общим анодом.
• Ключи питания периферийных блоков, когда нужно «отсечь» положительную шину.
• Усилительные каскады малой мощности — благодаря f_T = 180 МГц изделие работает в ВЧ-трактах с невысокой мощностью.

В проектах с Arduino и ESP32 PNP-ключ удобен тем, что включается низким уровнем на GPIO: подтянули базу к земле через резистор — нагрузка заработала. Никаких инверторов и дополнительных NPN-каскадов не требуется.

Тепловой режим и монтаж

Корпус SOT-89 отводит тепло через центральный вывод коллектора и медную площадку на плате. По методике JEDEC тепловое сопротивление переход–среда составляет около 125 °C/Вт. Это значит, что при рассеянии 0,5 Вт кристалл нагреется примерно на 60 °C сверх температуры окружающей среды. При 60 °C внутри корпуса рабочая точка уйдёт к 120 °C — формально в пределах нормы, но ресурса не добавит.

Чтобы не наступать на эти грабли, используйте медную полигонную область не менее 25 мм² под выводом коллектора и соединяйте её несколькими термовиами с нижним слоем. Если нагрузка потребляет более 400 мА, продумайте принудительный обдув или выберите компонент в более массивном корпусе.

Практический нюанс, которого нет в даташите

В спецификации не сказано, что при пайке рефлюзом на плотных платах тонкие дорожки базы легко перегреваются из-за теплоотвода через коллекторную полигонную зону. В итоге флюс кипит под выводами и образует перемычки, которые не видны при визуальном контроле. Решение: разводите дорожку базы шириной не более 0,3 мм и длиной от 0,5 мм, а под коллектор отводите отдельный полигон с термобарьером. Ещё один момент: если устройство управляет индуктивной нагрузкой (реле, соленоид), обязательно ставьте обратный диод параллельно обмотке. Импульс самоиндукции легко пробивает переход коллектор–эмиттер, и защита по питанию здесь не поможет.

Аналоги и совместимость

При подборе замены обращайте внимание не только на ток и напряжение, но и на цоколёвку: у SOT-89 выводы База–Коллектор–Эмиттер (Б-К-Э), тогда как у SOT-23 цоколёвка может отличаться. Слепо переносить разводку без проверки даташита нельзя.

Итог

BCX5110TA — рабочая лошадка для маломощных ключей с питанием от положительной шины. Он не претендует на рекорды по КПД, но выигрывает за счёт простой схемотехники, низкого порога управления и доступности. Держите рабочий ток до 500 мА, обеспечьте медную площадку под коллектором и не забывайте про обратный диод на индуктивной нагрузке — тогда устройство отработает весь заявленный ресурс без сюрпризов.
