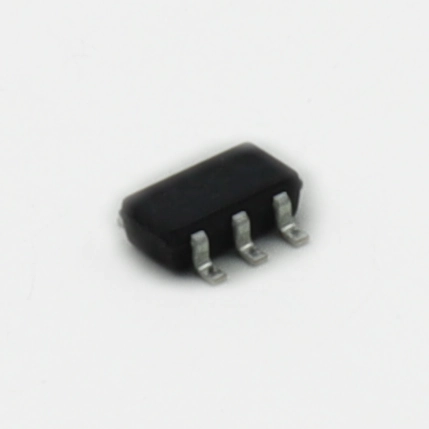

Умный силовой ключ для IoT-устройств — NTGD4167CT1G n-канальный MOSFET в действии

Разработка компактного IoT-устройства с батарейным питанием — всегда поиск компромисса между габаритами, тепловыделением и функциональностью. Когда нужно коммутировать нагрузку до 620 мА с минимальными потерями и при этом защитить чувствительную микроконтроллерную схему от электростатических разрядов, на помощь приходит NTGD4167CT1G от onsemi — n-канальный силовой полевой транзистор, представленный в разделе Полевые транзисторы - Сборки. Этот компонент в миниатюрном корпусе SC-88 объединяет в себе не только сам MOSFET с низким сопротивлением канала, но и интегрированный стабилитрон защиты затвора, что избавляет от необходимости размещать дополнительные защитные элементы на плате.

Что делает данную модель особенно интересной для портативной электроники? Во-первых, максимальное сопротивление канала в открытом состоянии составляет всего 0.8 Ом при напряжении затвор-исток 4.5 В, что минимизирует падение напряжения и нагрев. Во-вторых, встроенная ESD-защита выдерживает разряды до 2 кВ по модели человеческого тела — критически важная особенность для устройств, которые пользователь берёт в руки. И наконец, логический уровень управления позволяет подключать транзистор напрямую к выводам микроконтроллера без дополнительных драйверов.

Технические характеристики

Ключевые особенности конструкции

Первое, что бросается в глаза при изучении данного компонента — это интегрированный стабилитрон между затвором и истоком. В большинстве MOSFET затвор остаётся уязвимым для статического электричества, и любое неосторожное прикосновение к выводу может пробить тонкий оксидный слой. Здесь же производитель разместил защитный диод прямо на кристалле, ограничивающий напряжение затвора безопасным уровнем. Для разработчика это означает упрощение схемотехники и повышение надёжности конечного устройства.

Второй важный аспект — оптимизация под низковольтное управление. Пороговое напряжение затвора начинается от 1 В, а полное открытие канала достигается уже при 4.5 В. Это позволяет использовать транзистор в схемах с питанием от одного литиевого элемента (3.0–4.2 В) или от стабилизированных линий 3.3 В и 5 В. Микроконтроллеры серий AVR, STM32, ESP32 смогут управлять устройством напрямую, без промежуточных каскадов.

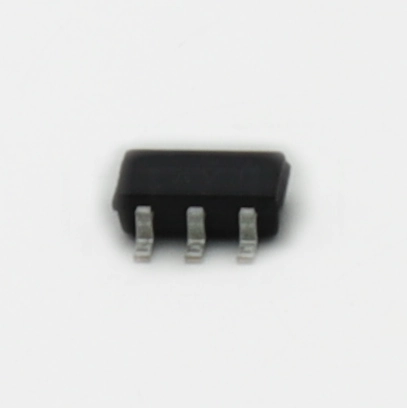

Области применения

Данная модель находит своё место в широком спектре приложений, где требуется эффективная коммутация умеренных токов при ограниченном пространстве платы. Наиболее типичные сценарии использования:

• Управление питанием в портативных устройствах: отключение неиспользуемых модулей (датчиков, дисплеев, радиотрактов) для продления времени автономной работы;
• Драйверы светодиодов: коммутация LED-лент и индикаторов с ШИМ-регулированием яркости;
• Зарядные устройства и power bank: управление цепями заряда и разряда аккумуляторов;
• Усилители и переключатели сигналов: в аудиотрактах и ВЧ-цепях малой мощности;
• Защитные ключи: размыкание цепи при перегрузке или коротком замыкании.

Практические рекомендации по монтажу

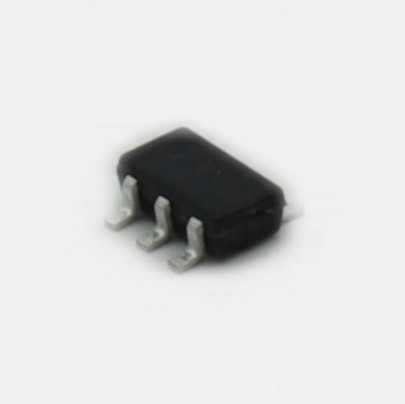

Корпус SC-88 — это шестивыводной SMD-корпус с шагом выводов 0.65 мм, что требует определённой аккуратности при пайке. Из практики могу посоветовать использовать паяльную пасту с мелкодисперсным наполнителем (тип 4 или 5) и трафаретную печать даже в прототипировании — ручное нанесение флюса и оплётки часто приводит к перемычкам между выводами. При пайке феном выставляйте температуру не выше 350 °C и время воздействия не более 10 секунд на вывод.

Важный нюанс, которого нет в даташите: при разводке платы обязательно предусмотрите теплоотводящие полигоны на стоке и истоке. Хотя максимальная мощность рассеивания заявлена 380 мВт, это значение достижимо только при наличии достаточной медной площади на печатной плате — не менее 25 мм² на каждый силовой вывод. Без этого реальный предел составит около 150 мВт, и транзистор будет перегреваться при длительной работе с токами близкими к максимальным.

Сравнение с аналогами

При выборе компонента для конкретного проекта полезно сравнить NTGD4167CT1G с близкими по характеристикам решениями от других производителей:

Как видно из таблицы, данная модель уступает аналогам по сопротивлению канала и максимальному току, но выигрывает за счёт интегрированной защиты и компактного корпуса. Выбор зависит от приоритетов: если критична надёжность в условиях возможных статических разрядов — onsemi предпочтительнее; если важнее минимальные потери на проводимость — стоит рассмотреть варианты от Diodes или AOS.

Типичные ошибки при использовании

Первая и самая распространённая ошибка — игнорирование ограничения по мощности рассеивания. Разработчики видят ток 620 мА и пытаются коммутировать нагрузку с таким током на постоянной основе, забывая, что при сопротивлении 0.8 Ом рассеиваемая мощность составит I²×R = 0.62²×0.8 ≈ 0.31 Вт — впритык к максимуму. Для длительной работы рекомендую ограничивать ток значением 400–450 мА.

Вторая ошибка связана с управлением затвором. Хотя пороговое напряжение указано от 1 В, это лишь начало открытия канала. Для получения заявленного сопротивления 0.8 Ом необходимо подать на затвор минимум 4.5 В. Если управлять транзистором от 3.3-вольтовой логики, реальное сопротивление канала составит около 1.2 Ом, что увеличит нагрев и снизит эффективность.

Заключение

NTGD4167CT1G — это продуманное решение для разработчиков компактной электроники, где на счету каждый квадратный миллиметр платы и каждый милливатт потребляемой мощности. Интегрированная ESD-защита избавляет от головной боли при проектировании пользовательских устройств, а низкое пороговое напряжение затвора упрощает согласование с современными микроконтроллерами. Если ваш проект требует надёжной коммутации токов до 400 мА в условиях ограниченного пространства — этот транзистор заслуживает внимания. Заказать NTGD4167CT1G с бесплатной доставкой по России можно в интернет-магазине Эиком.
