Диод шоттки VS-MBRS190-M35BT от Vishay обеспечивает надежность выпрямления для импульсных источников питания

Содержание

• Введение и ключевые преимущества
• Важно для применения
• Нюансы интеграции в схему
• Сравнение решений
• Практический совет по монтажу

Введение и ключевые преимущества

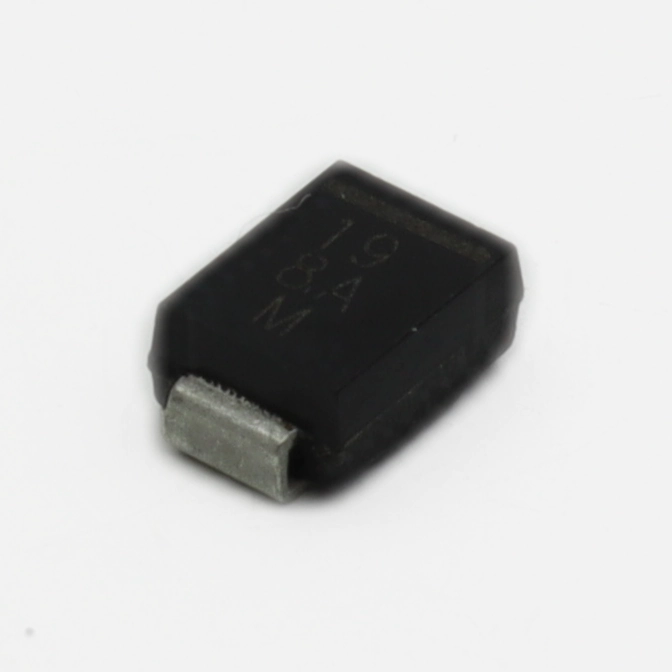

При разработке компактных преобразователей напряжения инженеры часто сталкиваются с проблемой перегрева выпрямительных элементов при высоких токах нагрузки. Именно эту задачу эффективно решает диод шоттки VS-MBRS190-M3/5BT, производимый компанией Vishay General Semiconductor - Diodes Division. Это шоттки диод, 90 В, 1 А, корпус SMB, который обеспечивает минимальные потери энергии на проводимость. В разделе одиночных выпрямительных диодов данный номинал выделяется балансом между рабочим напряжением и габаритами исполнения.

В отличие от стандартных кремниевых выпрямителей, модель использует барьер Шоттки, что критически важно для повышения КПД устройства. Низкое прямое падение напряжения позволяет снизить тепловыделение даже при работе в непрерывном режиме. Компонент подходит для использования в источниках питания, зарядных устройствах и системах защиты от обратной полярности.

Важно для применения

• Обратное напряжение (Vrrm): 90 В
• Средний прямой ток (If): 1 А
• Прямое падение напряжения (Vf): 0,55 В (при 1 А)
• Ток утечки (Ir): 50 мкА (макс.)
• Температурный диапазон: от -65 до +175 °C

Нюансы интеграции в схему

Выбор VS-MBRS190-M35BT обусловлен необходимостью работы в цепях с напряжением до 90 вольт. Это выше, чем у многих аналогов серии 40 или 60 вольт, что расширяет сферу применения до средневольтных схем. Корпус SMB (DO-214AA) является стандартом де-факто для поверхностного монтажа, обеспечивая удобную автоматическую установку. Однако при проектировании печатной платы необходимо учитывать рассеиваемую мощность. При токе 1 А и падении напряжения около 0,55 Вт тепла генерируется достаточно много для такого маленького корпуса.

Производитель Vishay General Semiconductor - Diodes Division рекомендует использовать достаточную площадь медной полигоны под выводами для эффективного теплоотвода. Игнорирование этого требования может привести к превышению предельной температуры перехода и сокращению срока службы компонента. Также стоит обратить внимание на индуктивность выводов при высокочастотном применении — здесь диод показывает хорошие результаты благодаря конструкции p-n перехода.

Сравнение решений

Обратите внимание, что аналог SS19 имеет корпус SMA, который физически меньше и хуже рассеивает тепло — это важно при длительной нагрузке. Модель MBR190L выполнена в выводном корпусе, что исключает SMD-монтаж без адаптеров.

Практический совет по монтажу

Многие конструкторы недооценивают влияние геометрии дорожек на надежность работы шоттки диодов в корпусе SMB. Для VS-MBRS190-M3/5BT, работающего на пределе тока в 1 ампер, критично обеспечить ширину медной трассы не менее 1 мм при толщине покрытия 1 унция. Но еще важнее — наличие термовиазов непосредственно под площадкой катода. В даташите это не всегда явно прописано, но практика показывает, что добавление 2–3 термовиаз диаметром 0,3 мм под анодную площадку снижает температуру кристалла на 15–20 градусов при полной нагрузке. Это особенно актуально для закрытых корпусов устройств без активного охлаждения.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте Vishay General Semiconductor - Diodes Division.

Vishay General Semiconductor - Diodes Division VS-MBRS190-M3/5BT доступен к отгрузке — оформите заказ на сайте.
