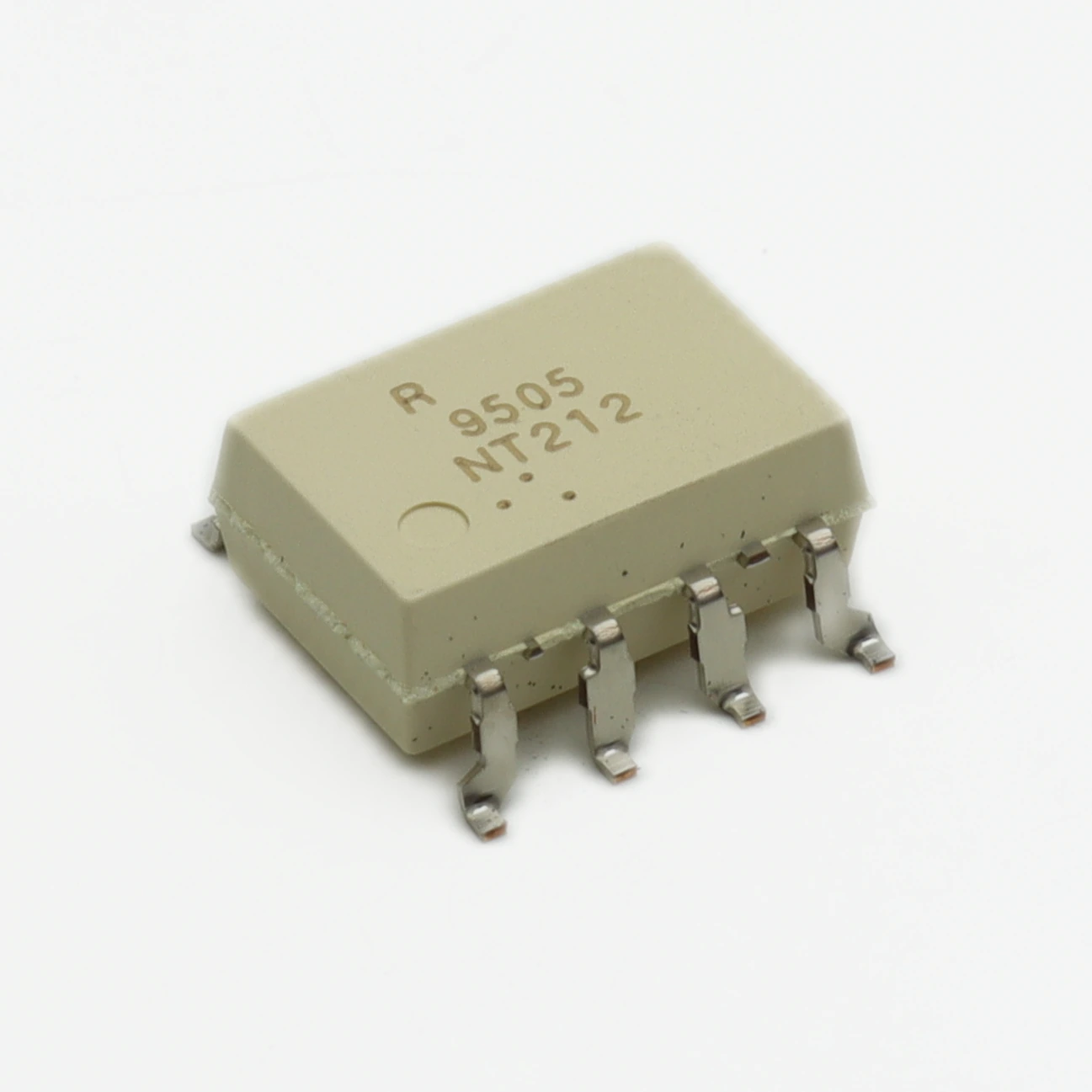

Высокоскоростной оптоизолятор с МОП-выходом PS9505L3-E3-AX: как обеспечить высокую скорость переключения?

В отличие от стандартных оптопар с биполярным выходом, данная модель предлагает значительно меньшее время задержки и отсутствие эффекта памяти. Инженерам, работающим с высокочастотными цепями управления, критично важно учитывать эти параметры при подборе гальванической развязки. Высокоскоростной оптоизолятор с МОП-выходом PS9505L3-E3-AX от бренда Cel, представленный в категории изоляторы, решает задачу быстрой коммутации без потери сигнала. Это устройство особенно востребовано в системах, где требуется точная синхронизация и минимальные искажения.

Кратко о главном

• Напряжение изоляции: 2500 Вrms
• Напряжение нагрузки: 60 В
• Ток нагрузки: 0,1 А
• Корпус: SOP-4
• Скорость переключения: до 10 МГц

Содержание

• Технические акценты
• Почему выбирают эту серию
• Сравнение решений

Технические акценты

При замене устаревших компонентов на PS9505L3-E3-AX важно обратить внимание на требования к входному току светодиода. В отличие от механических реле, здесь нет дребезга контактов, но есть строгие ограничения по прямому току управления. Превышение номинального входного тока может привести к деградации излучающего диода и сокращению срока службы устройства. Для стабильной работы рекомендуется закладывать запас по току не менее 20% от максимального значения, указанного в спецификации.

Корпус SOP-4 обеспечивает компактность монтажа, однако требует аккуратной пайки. Термический профиль должен соответствовать стандартам для бессвинцовых процессов, чтобы не повредить внутренние соединения. При автоматической установке важно контролировать усилие прижима, так как керамическая подложка внутри чувствительна к механическим нагрузкам.

Почему выбирают эту серию

Серия PS9505 зарекомендовала себя как надежное решение для промышленной автоматики. Основное преимущество заключается в сочетании высокой скорости и достаточной нагрузочной способности для сигнальных цепей. Это позволяет использовать один тип компонента для различных узлов схемы, упрощая логистику и складской учет. Кроме того, продукция Cel проходит строгий входной контроль, что снижает процент брака на линии сборки.

Важным нюансом является температурная стабильность параметров. В диапазоне от -40 до +85 градусов Цельсия характеристики остаются в пределах допусков, что делает устройство пригодным для использования в неотапливаемых помещениях или вблизи нагревательных элементов. Это свойство часто становится решающим фактором при выборе аналогов для модернизации оборудования.

Сравнение решений

На рынке присутствуют альтернативные варианты, однако они могут отличаться по ключевым параметрам. Ниже приведена таблица для быстрой оценки совместимости:

Обратите внимание, что TLP350 имеет другой тип корпуса (DIP-8), что потребует изменения посадочного места на печатной плате. Это важно при прямой замене без редизайна платы. Модель PS7160 от того же производителя имеет меньшее напряжение изоляции, что может быть недопустимо в высоковольтных участках схемы.

Практический совет по монтажу

Для реализации заявленной скорости переключения в 10 МГц критична длина проводников на печатной плате. Длина трасс от входа до выхода не должна превышать 5 см, чтобы избежать паразитных емкостей и индуктивностей, которые могут замедлить фронт сигнала. Рекомендуется использовать сплошной земляной полигон под компонентом для экранирования от внешних помех. Этот нюанс редко описывается в даташитах, но на практике определяет реальную быстродействие системы.

При заказе партии обратите внимание на упаковку. Вариант с суффиксом AX подразумевает ленту для автоматической установки, что ускоряет процесс производства. Для опытных образцов удобнее использовать штучную упаковку, но для серийного выпуска лента экономит время на подготовку компонентов.

Нужен этот компонент? Проверьте наличие PS9505L3-E3-AX на складе Эиком.

Информация актуальна на октябрь 2024. Перед проектированием рекомендуем свериться с актуальным даташитом на сайте производителя.
