За что ценят STW30N65M5: оптимизированный заряд затвора для ВЧ-инверторов

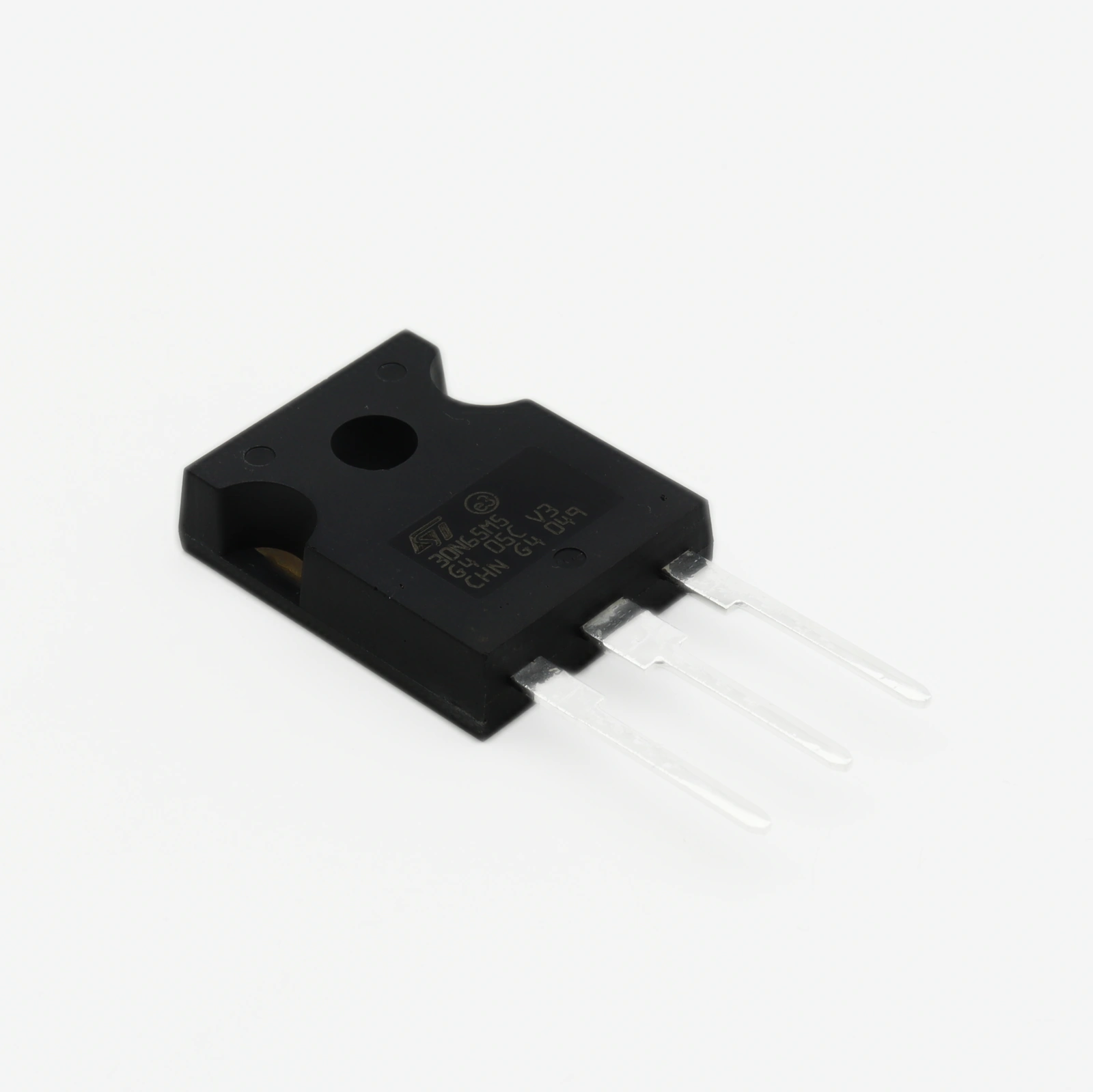

Снижение коммутационных потерь в силовых преобразователях требует транзисторов с минимальным зарядом затвора и стабильным сопротивлением канала. Модель STW30N65M5 от STMicroelectronics решает эту задачу, предлагая оптимизированную структуру в категории дискретные полупроводники. Данный n-канальный силовой полевой транзистор, 650 В, 22 А, корпус TO-247-3 разработан для промышленной автоматики и источников питания, где критична плотность мощности.

Важно для применения

• Напряжение сток-исток (Vds): 650 В
• Ток стока (Id): 22 А
• Сопротивление канала (Rds(on)): ~110 мОм при 10 В

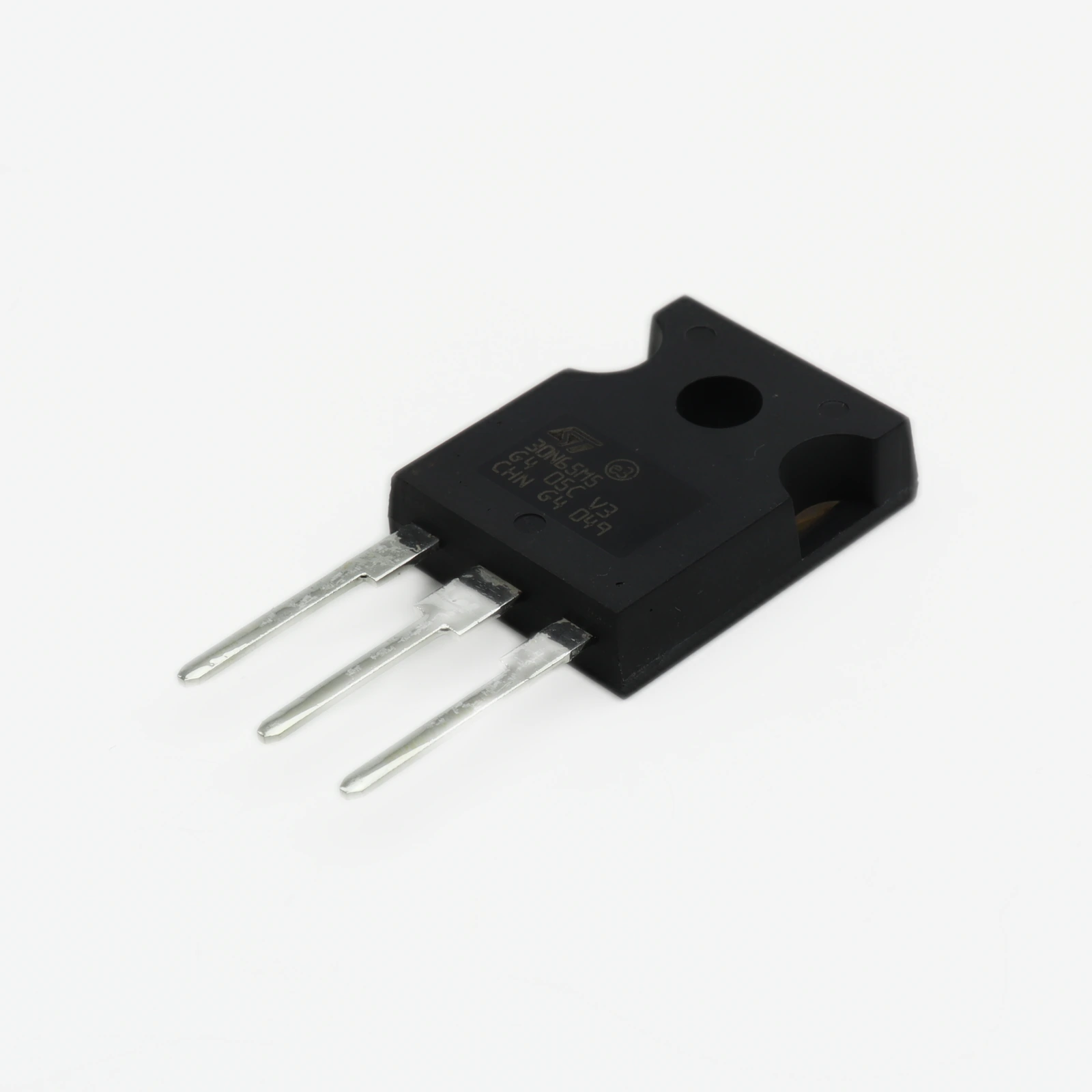

• Корпус: TO-247-3
• Рабочая температура: -55...+150 °C

Содержание

• Как обеспечить совместимость с существующими платами?
• Почему инженеры переходят на архитектуру MDmesh M5?
• Какие аналоги учитывать при кросс-референсе?

Как обеспечить совместимость с существующими платами?

При модернизации блоков питания или инверторов ключевой задачей становится сохранение оригинальной топологии печатной платы. Корпус TO-247-3 полностью повторяет габариты и расположение выводов предшественников, что позволяет использовать устройство в качестве drop-in замены без доработки медных полигонов. Однако при токах до 22 А и напряжении 650 В критически важно оценить термическое сопротивление перехода-корпус. На практике рекомендуется оставить зазор не менее 0,5 мм между изолирующей подложкой и радиатором, чтобы избежать микротрещин при термоциклировании. Также обратите внимание на паразитную индуктивность выводов: в высокочастотных мостах её влияние компенсируется размещением снабберных конденсаторов максимально близко к выводам стока и истока.

Почему инженеры переходят на архитектуру MDmesh M5?

Технология планарного затвора пятого поколения от STMicroelectronics обеспечивает оптимальный баланс между скоростью переключения и устойчивостью к пробою. В отличие от классических суперджанкшен-структур, здесь реализован более плавный профиль легирования дрейфовой области. Это снижает ёмкость затвора и, как следствие, динамические потери при ШИМ-модуляции частотой 20–100 кГц. Важный нюанс: для корректной работы драйвера достаточно резистора в цепи затвора номиналом 10–15 Ом, что упрощает схемотехнику и уменьшает тепловыделение на управляющем каскаде. При этом обратный диод обладает достаточной скоростью восстановления для резонансных топологий, хотя в жёстких условиях переключения всё же рекомендуется использовать внешние быстрые диоды.

Какие аналоги учитывать при кросс-референсе?

При подборе замены для данного номинала проектировщики часто рассматривают решения от ведущих производителей силовой электроники. Ниже приведена сводка по совместимым позициям:

Обратите внимание, что аналоги от onsemi имеют классическую планарную структуру, поэтому их заряд затвора выше — это важно при проектировании компактных драйверов с ограниченным током управления. Решения Infineon отличаются более жёсткими допусками по параметрам, но требуют пересмотра трассировки из-за иного расположения теплоотводящей пластины.

Практический совет по монтажу и тестированию

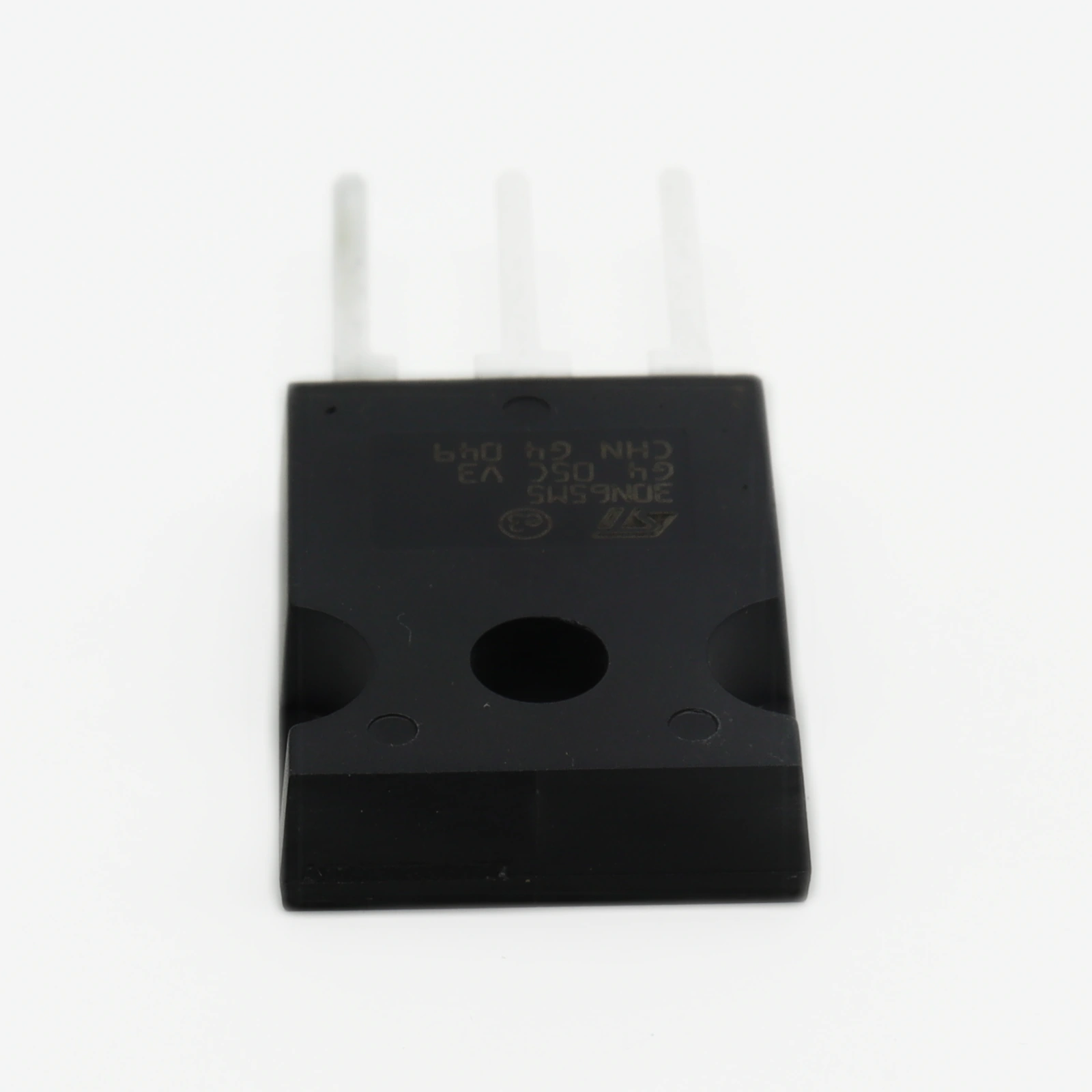

При установке транзистора в корпус TO-247-3 на радиатор с винтовой фиксацией не используйте крутящий момент выше 0,8 Н·м. Чрезмерное затягивание приводит к деформации керамической вставки и микротрещинам в кристалле, что проявляется только при нагреве под нагрузкой. Для проверки работоспособности партии в условиях производства применяйте импульсный тестер с длительностью импульса не более 300 мкс: это исключит перегрев перехода при измерении Rds(on) и даст реальную картину соответствия заявленным 22 А. Также рекомендуется перед пайкой выводов в отверстия платы обработать контактные площадки флюсом с низкой активностью, чтобы избежать коррозии выводов при длительной эксплуатации в промышленных цехах.

Нужен этот компонент? Проверьте наличие STW30N65M5 на складе Эиком.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте STMicroelectronics.
