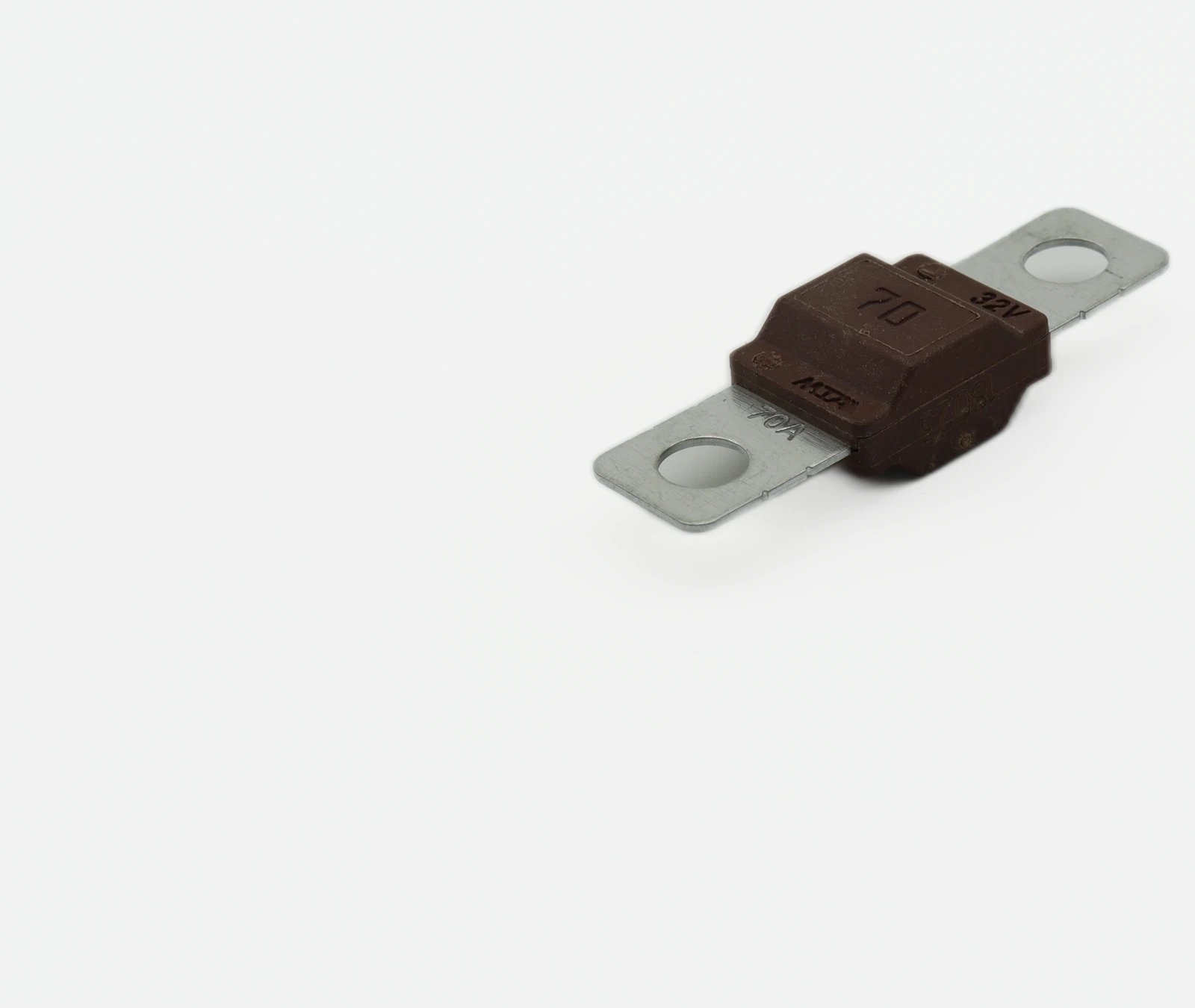

Зарядная станция для электромобиля своими руками: MIDIVAL 70A предохранитель в действии

Решил собрать зарядную станцию для электромобиля на базе старого инвертора? Или, может, проектируешь мощный блок питания для гаражной мастерской с токами до 60 ампер? В обоих случаях без надёжной защиты силовой цепи не обойтись. MIDIVAL 70A — это предохранитель от компании MTA, представленный в разделе Электронные компоненты, который берёт на себя удар при коротких замыканиях в цепях постоянного тока. В отличие от стандартных автомобильных «флажков», этот компонент рассчитан на серьёзные токи и обеспечивает предсказуемое отключение нагрузки при перегрузке. В условиях самодельной зарядной станции, где ошибка в расчётах может привести к расплавлению проводки, правильный выбор защитного элемента становится вопросом пожарной безопасности.

Ключевые параметры

• Номинальный ток: 70 А (длительная работа при 25°C)
• Номинальное напряжение: 32 В DC (типичное применение — автомобильные и низковольтные промышленные цепи)
• Типоразмер: MIDIVAL (компактный blade-тип, высота около 10 мм)
• Материал корпуса: термостойкий пластик (PA66) с медными контактами
• Температурный диапазон: от -40°C до +125°C
• Характеристика срабатывания: быстродействующая (fast-acting)

Конструктивные особенности и нюансы выбора

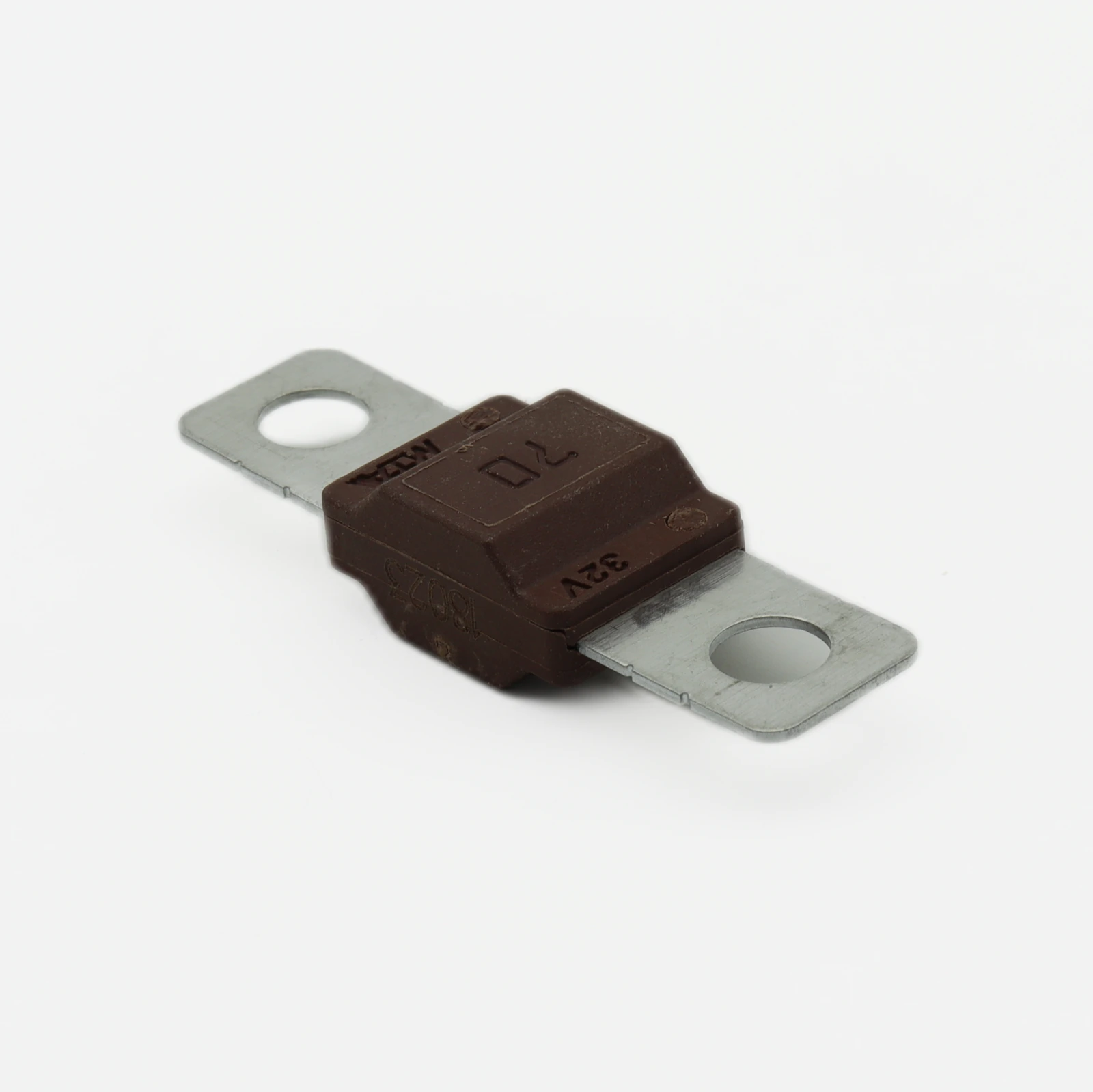

Предохранитель MIDIVAL от MTA относится к категории blade-предохранителей повышенной мощности. Корпус выполнен в виде плоского «флажка» с двумя ножевыми контактами, что обеспечивает минимальное переходное сопротивление — критически важный параметр при токах 60–70 А. В отличие от цилиндрических предохранителей типа ANL или MIDI, эта модель занимает меньше места на плате и лучше рассеивает тепло благодаря большей площади контакта с держателем.

При выборе обратите внимание на класс точности: для зарядных станций подходят версии с допуском ±5 %, а не ±20 %, как у дешёвых автомобильных аналогов. Это гарантирует, что защита сработает именно при 70 А, а не при 50 или 90.

Таблица аналогов и сравнение характеристик

Если MIDIVAL 70A оказался недоступен, подберите замену по таблице ниже. Обратите внимание: аналоги различаются по габаритам и типу держателя — убедитесь, что корпус подходит под вашу посадочную площадку.

Практический совет: правильный монтаж и охлаждение

Главная ошибка при использовании MIDIVAL 70A в DIY-проектах — экономия на держателе. При номинальном токе 70 А на контактах выделяется значительное тепло (мощность рассеивания достигает 3–4 Вт). Если использовать дешёвый пластиковый держатель с тонкими латунными контактами, точка подключения перегреется, и предохранитель сработает ложно при токе 50 А или того меньше.

Используйте держатель с медными пружинными контактами толщиной не менее 0,8 мм и площадью контакта от 25 мм². Обязательно наносите тонкий слой термопасты (например, КПТ-8) между ножками предохранителя и контактами держателя — это снизит переходное сопротивление на 15–20 % и предотвратит локальный перегрев. При монтаже в закрытом корпусе зарядной станции обеспечьте хотя бы 10 мм свободного пространства вокруг корпуса предохранителя для естественной конвекции.

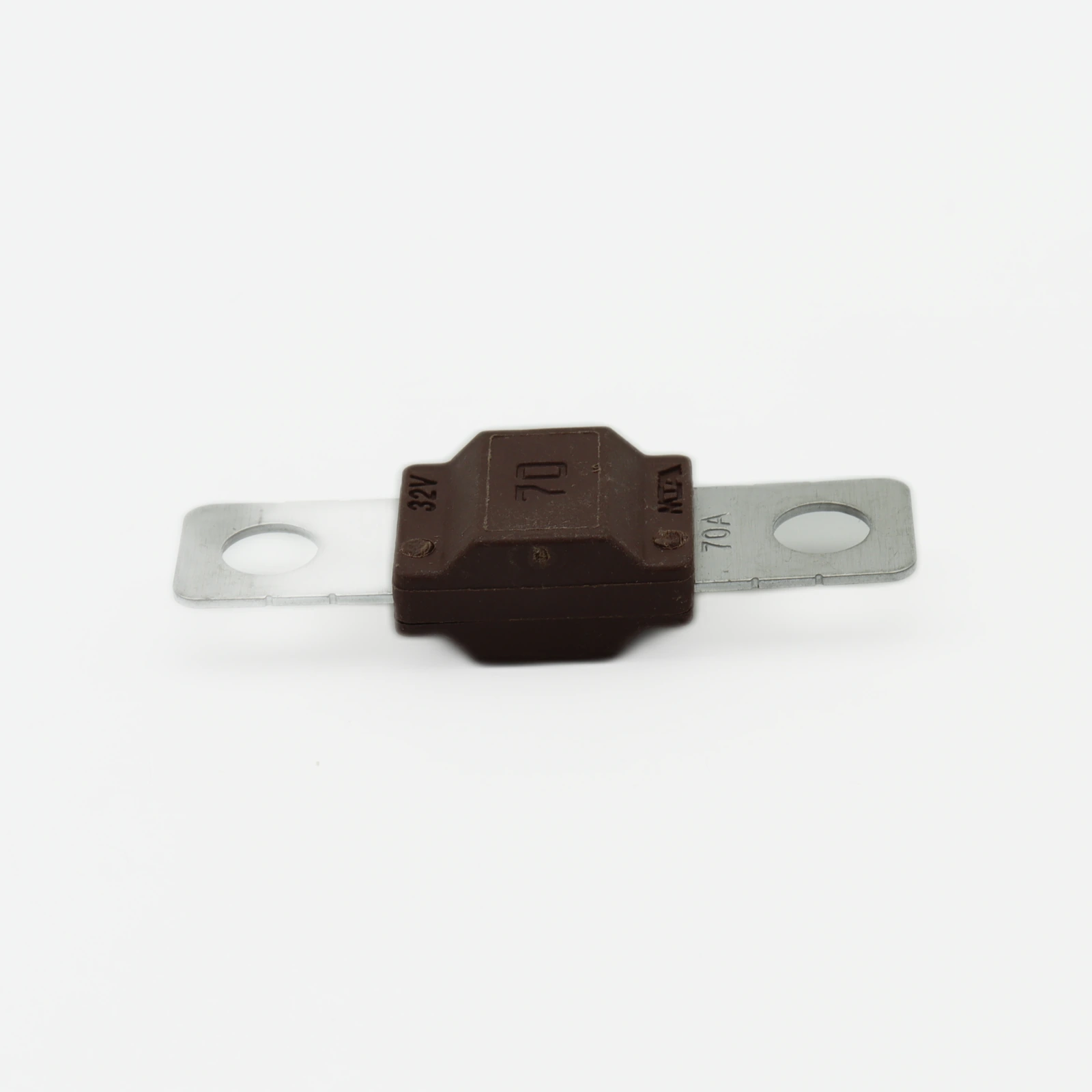

Где применяется этот компонент

Помимо самодельных зарядных станций для электромобилей, MIDIVAL 70A отлично подходит для защиты цепей питания мощных инверторов 12/24 В, солнечных контроллеров заряда, электроприводов ворот и лебёдок. В автомобильной тематике его часто ставят между аккумулятором и усилителем мощности в аудиосистемах класса D, где пиковые токи достигают 60–65 А.

При проектировании системы учитывайте коэффициент запаса: предохранитель должен быть рассчитан на ток на 20–25 % выше максимального рабочего тока нагрузки. Для зарядной станции с потреблением 50 А подойдёт именно 70-амперная версия — она не сработает при пусковых токах, но надёжно отключит цепь при КЗ.

Готовы защитить свой проект надёжным компонентом? MIDIVAL 70A от MTA — это проверенное решение для высокоточных цепей постоянного тока. Закажите его прямо сейчас в Эиком с бесплатной доставкой по России.
