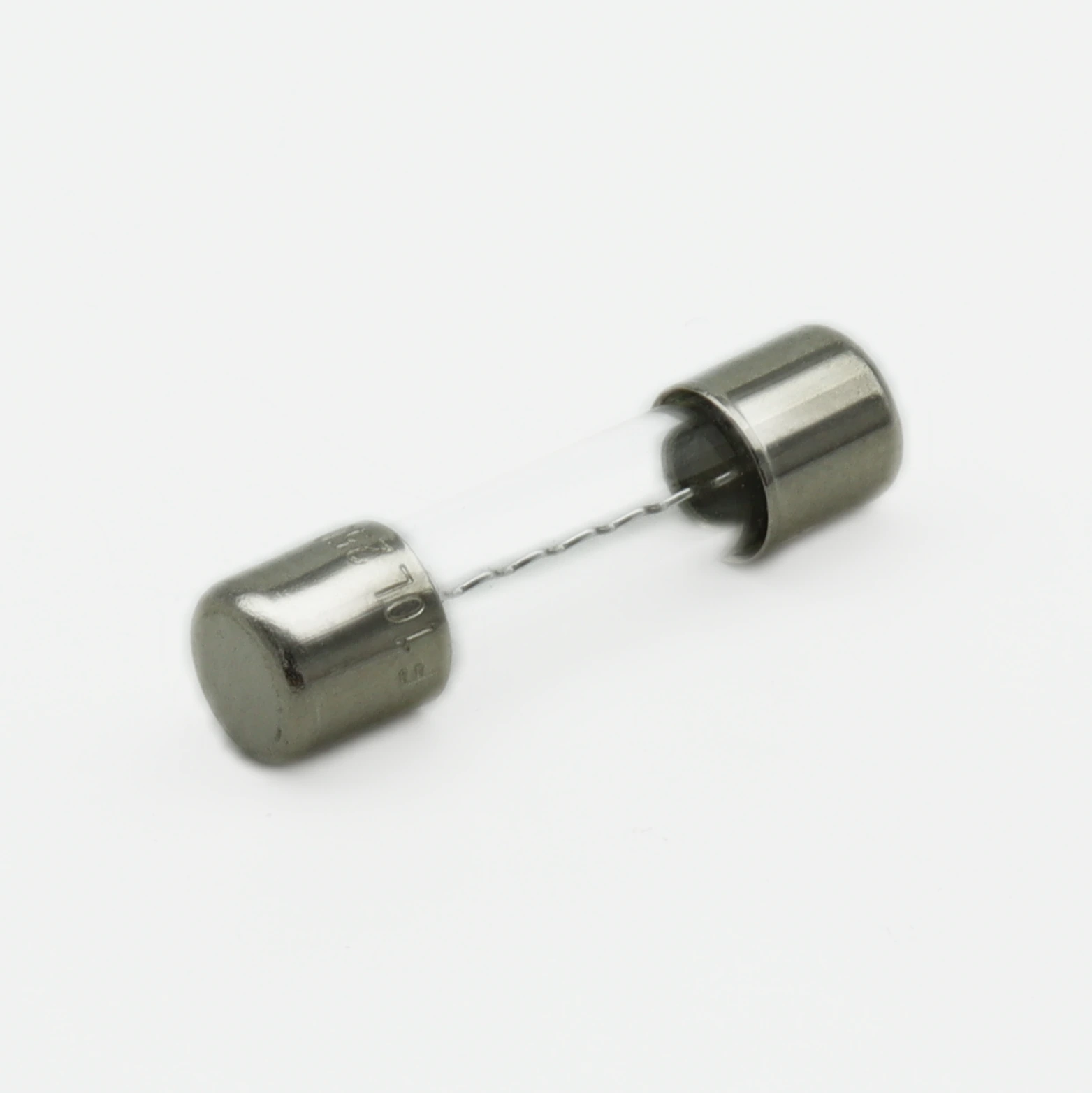

Защита блока питания от КЗ — 5SF 10-R стеклянный предохранитель в действии

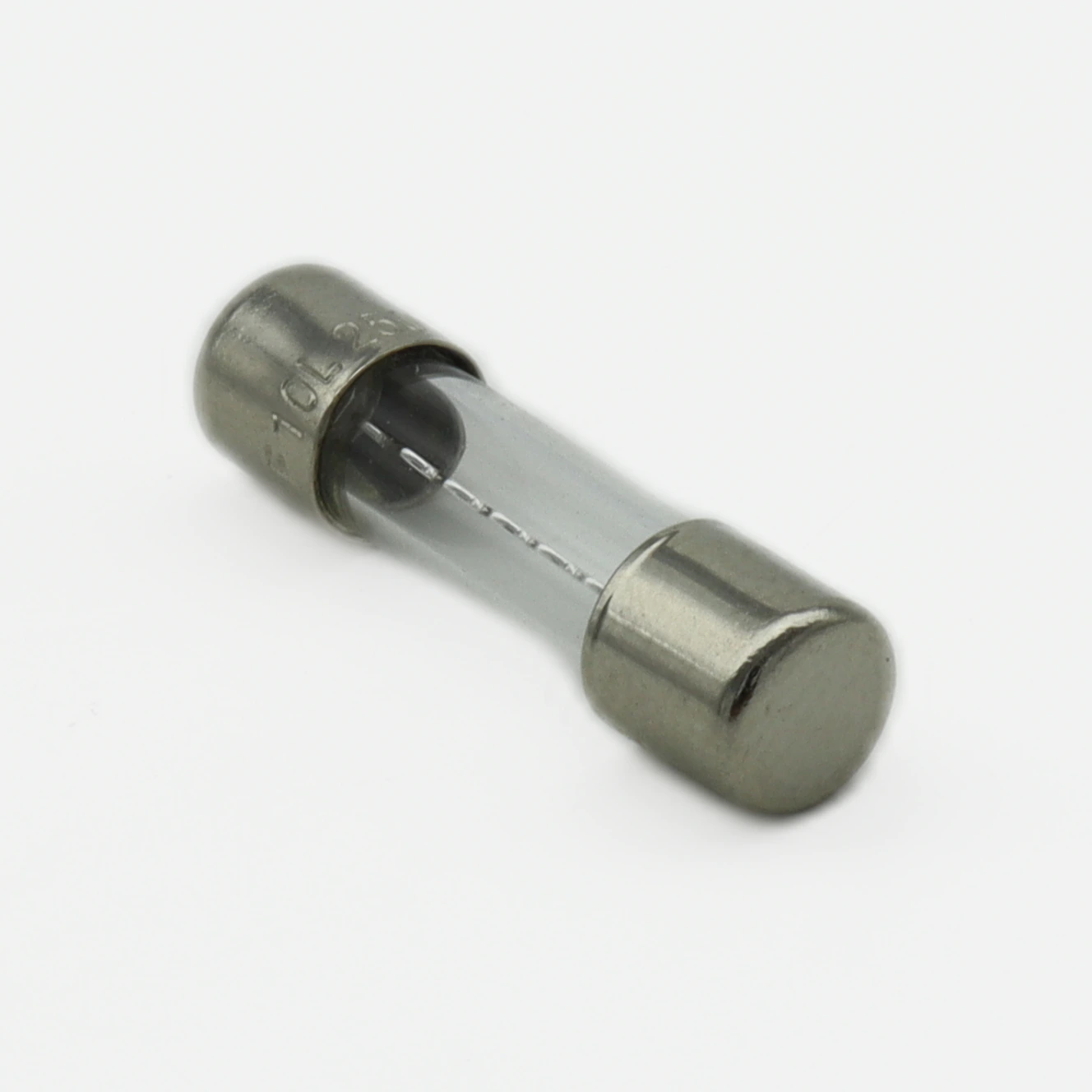

Перегрев силовых транзисторов из-за короткого замыкания в выходном каскаде — частая причина выхода из строя самодельных блоков питания. Чтобы избежать замены дорогостоящих компонентов, инженеры используют плавкие предохранители. Стеклянный предохранитель 5SF 10-R от Bel Fuse Inc., представленный в разделе защита цепей, является классическим решением для ограничения тока до 10 А при напряжении сети 250 В.

Ключевые параметры

• Номинальный ток: 10 А
• Напряжение: 250 В AC
• Габариты: 5×20 мм
• Материал корпуса: стекло
• Тип контакта: цинковое покрытие

Почему именно стекло?

В отличие от керамических коллег, стеклянный корпус позволяет визуально оценить состояние проводника. Если проволока обрывается посередине или смещается к контактам, это видно невооружённым глазом. Для DIY-проектов это критично: вы сразу понимаете, что элемент сработал, и нет необходимости мультиметром проверять каждый подозрительный узел схемы. Однако помните, что стекло хрупко. При монтаже в держатель избегайте чрезмерного механического давления, иначе трещина может привести к преждевременному разрушению изоляции.

Практический нюанс монтажа

Одна из типичных ошибок новичков — использование слишком толстого провода для подключения предохранителя. Контактные площадки внутри колбы рассчитаны на определённое сечение. Если вы зажмите провод 2,5 мм² в клемму, рассчитанную на 1 мм², контакт будет плохим. Со временем сопротивление растёт, возникает локальный нагрев, который оплавляет пластиковый держатель. Всегда используйте гибкий медный провод сечением 0,75–1,5 мм² и хорошо оголите концы перед обжимом в наконечники.

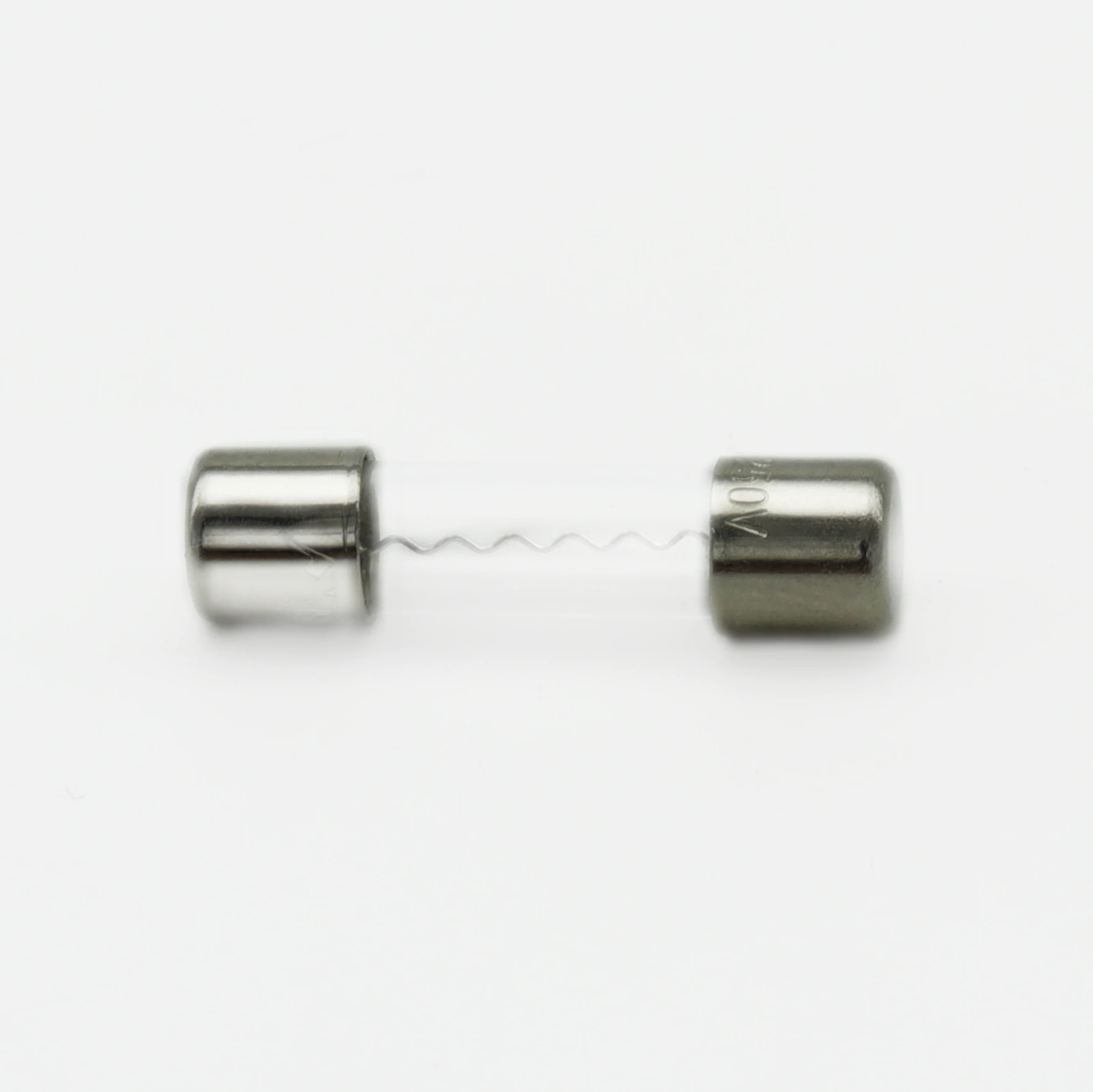

Где применяется

Данный компонент идеально подходит для защиты первичных цепей импульсных блоков питания мощностью до 300 Вт, а также вторичных цепей стабилизаторов напряжения. Часто встречается в аудиоаппаратуре, где важна чистота сигнала и отсутствие паразитных индуктивностей, которые могут вносить керамические аналоги.

Таблица аналогов

Ищите надёжную защиту для ваших схем? Заказывайте 5SF 10-R прямо сейчас и получите бесплатную доставку по всей России.
