Основные параметры:

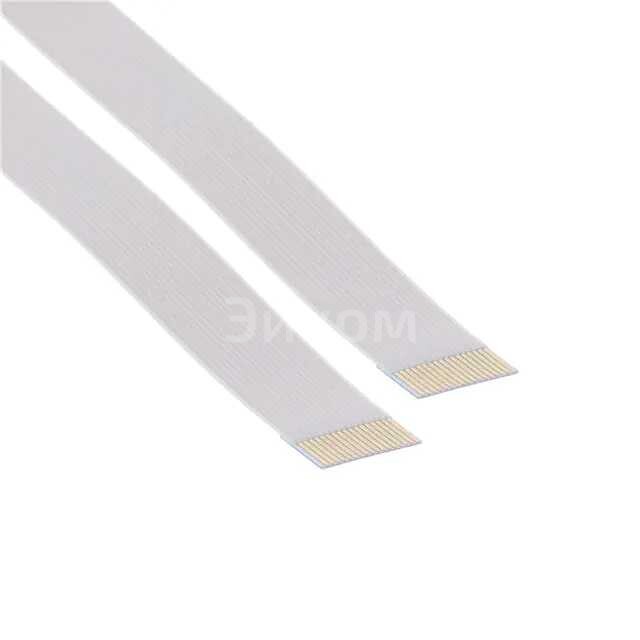

- Тип кабеля: FFC (Flexible Flat Cable) - гибкий плоский кабель.
- Количество контактов: 17.
- Шаг контактов: 0.50 мм.
- Длина кабеля: 8 дюймов (примерно 203.2 мм).
- Производитель: Molex.
- Ориентация контактов: Обычно FFC кабели имеют контакты с одной стороны или с обеих сторон (тип A или тип B). Для точного определения необходимо обратиться к спецификации Molex по данному SKU. Предполагается стандартная ориентация для FFC.
- Материал изоляции: Обычно полиэстер (PET) или полиимид (PI).
- Тип проводника: Медь, луженая или нелуженая.
Плюсы:
- Гибкость: Позволяет изгибать кабель для монтажа в ограниченном пространстве, что критично для миниатюрных устройств.
- Компактность: Плоская форма занимает меньше места по сравнению с круглыми кабелями.
- Легкий вес: Способствует снижению общего веса устройства.
- Надежность соединения: При правильном использовании с соответствующими разъемами FFC обеспечивает стабильное электрическое соединение.
- Экономичность: Часто является более дешевым решением для соединений на короткие расстояния.
- Удобство монтажа: Легко подключается к соответствующим разъемам FFC/FPC.
Минусы:
- Ограниченная прочность: Может быть поврежден при чрезмерном или резком изгибе, особенно в местах крепления.
- Чувствительность к электромагнитным помехам: Без дополнительного экранирования может быть подвержен воздействию ЭМП, хотя существуют экранированные версии.
- Ограниченная токовая нагрузка: Каждый контакт рассчитан на относительно небольшой ток, что ограничивает его применение в сильноточных цепях.
- Сложность ремонта: В случае повреждения, ремонт FFC кабеля обычно невозможен, требуется замена.
- Специфические разъемы: Требует использования специальных FFC/FPC разъемов, которые могут быть дороже или менее доступны, чем стандартные.
Общее назначение:
- Передача электрических сигналов и данных между различными компонентами внутри электронных устройств, особенно там, где требуется гибкость, компактность и малый вес.
- Используется для создания межплатных соединений (board-to-board) или соединений между платой и периферийными модулями.
В каких устройствах применяется:
- Ноутбуки и планшеты: Для подключения дисплеев, тачпадов, клавиатур, веб-камер и других внутренних компонентов.
- Смартфоны и мобильные устройства: Соединение дисплеев, камер, кнопок, сенсоров.
- Цифровые камеры: Для подключения сенсоров изображения, дисплеев, кнопок.
- Принтеры и сканеры: Для соединения управляющих плат с печатающими головками, сканирующими модулями.
- Автомобильная электроника: В информационно-развлекательных системах, приборных панелях.
- Медицинское оборудование: В портативных устройствах, диагностическом оборудовании, где требуется гибкость и компактность.
- Промышленная автоматизация: В компактных контроллерах, панелях управления, датчиках.
- Бытовая электроника: В DVD/Blu-ray плеерах, игровых приставках, телевизорах.
