Основные параметры:

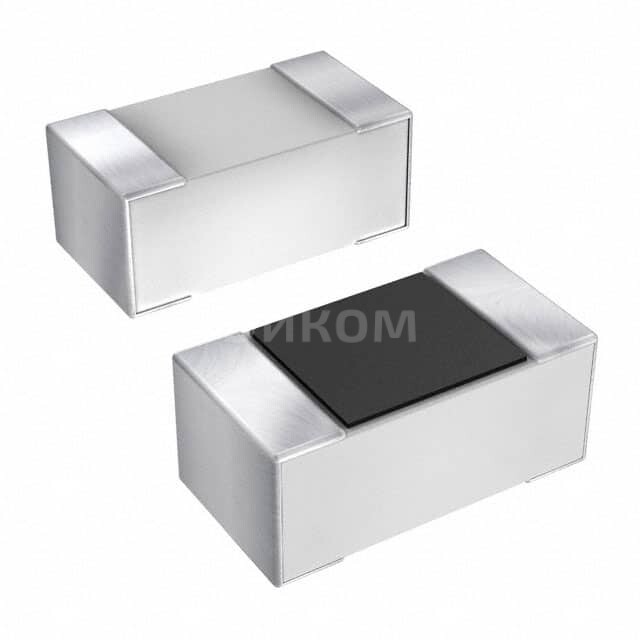

- Тип: Тонкопленочный конденсатор (Thin Film Capacitor)
- Емкость: 1.8 пФ (пикофарад)
- Номинальное напряжение: 25 В
- Размер корпуса: 0402 (1.0 мм x 0.5 мм)
- Производитель: KYOCERA AVX
- SKU: 04023J1R8BBSTR
Плюсы:
- Высокая точность емкости: Тонкопленочные конденсаторы известны своей прецизионной емкостью, что важно для высокочастотных и точных цепей.
- Низкий ESR (Equivalent Series Resistance) и ESL (Equivalent Series Inductance): Эти параметры обеспечивают хорошую производительность на высоких частотах и минимизируют потери.
- Отличная стабильность температуры: Емкость мало изменяется с изменением температуры, что важно для стабильной работы устройств.
- Малые размеры: Корпус 0402 позволяет использовать конденсатор в миниатюрных устройствах.
- Высокий Q-фактор: Показывает низкие потери энергии в конденсаторе, что важно для резонансных цепей.
Минусы:
- Относительно низкие значения емкости: Тонкопленочные конденсаторы обычно имеют небольшую емкость по сравнению с другими типами.
- Более высокая стоимость: Могут быть дороже, чем керамические конденсаторы аналогичной емкости.
- Ограниченное применение для фильтрации питания: Из-за низкой емкости не подходят для большинства задач по фильтрации питания.
Общее назначение:
Тонкопленочные конденсаторы с такой емкостью и характеристиками предназначены для высокочастотных применений, где требуется высокая точность, стабильность и низкие потери. Они идеально подходят для согласования импеданса, фильтрации шумов на высоких частотах, настройки резонансных контуров и в качестве развязывающих конденсаторов в радиочастотных цепях.
Применяется в следующих устройствах:
- Мобильные телефоны и планшеты (RF-модули, Bluetooth, Wi-Fi)
- Беспроводные модули и устройства (IoT, LoRa, Zigbee)
- Высокочастотные фильтры и осцилляторы
- Согласующие цепи для антенн
- Медицинское оборудование (портативные диагностические приборы)
- Автомобильная электроника (системы связи, радары)
- Оптические модули связи
- Измерительное оборудование
