Разъемы
Прямоугольные разъемы - Гнезда на плату, тип "Папа"
1-770170-1
  • В избранное
  • В сравнение
1-770170-1

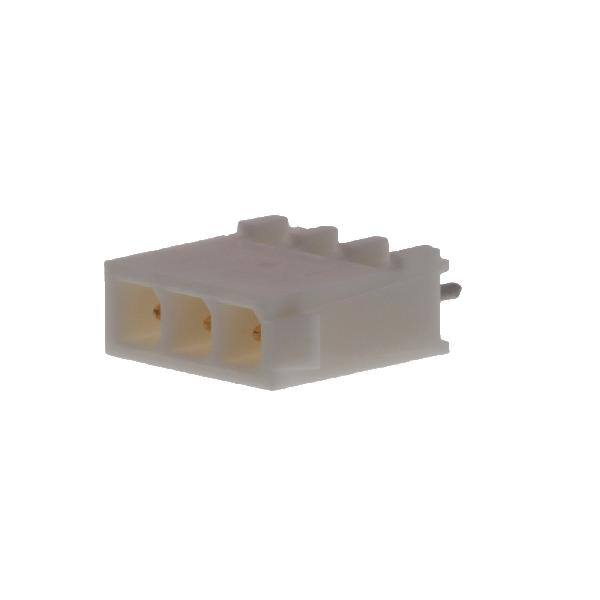

1-770170-1 разъем, Header, 3 позиции, 600В

1-770170-1
Loading...
1-770170-1

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    TE Connectivity / AMP
  • Артикул:
    1-770170-1
  • Описание:
    CONN HEADER VERT 3POS 4.14MMВсе характеристики

Минимальная цена 1-770170-1 при покупке от 1 шт 393.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 1-770170-1 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 1-770170-1

1-770170-1 TE Connectivity / AMP CONN HEADER VERT 3POS 4.14MM

  • Основные параметры:
    • Тип: Вертикальный разъем
    • Количество позиций: 3
    • Размер контакта: 4.14 мм
  • Плюсы:
    • Удобство установки и подключения из-за вертикального расположения
    • Высокая надежность соединений благодаря прочным контактам
    • Устойчивость к механическим нагрузкам
  • Минусы:
    • Занимает больше места по сравнению с горизонтальными разъемами
    • Требует дополнительного пространства для установки
  • Общее назначение:
    • Передача электрического тока и данных между компонентами электронных устройств
    • Подключение и отключение модулей или компонентов без демонтажа всей системы
  • Применение:
    • Электронные устройства
    • Автомобильная электроника
    • Производственное оборудование
    • Медицинское оборудование
Выбрано: Показать

Характеристики 1-770170-1

  • Package
    Bulk
  • Тип коннектора
    Header
  • Тип контактов
    Male Pin
  • Шаг для ответной части
    0.163" (4.14mm)
  • Количество позиций
    3
  • Количество рядов
    1
  • Число установленных контактов
    All
  • Стиль
    Board to Cable/Wire
  • Shrouding
    Shrouded - 4 Wall
  • Вид монтажа
    Through Hole
  • Тип вывода
    Solder
  • Тип соединения
    Locking Ramp
  • Contact Length - Post
    0.175" (4.45mm)
  • Insulation Height
    0.531" (13.50mm)
  • Contact Shape
    Circular
  • Покрытие контактов ответной части
    Gold
  • Толщина покрытия ответной части
    30.0µin (0.76µm)
  • Покрытие контактов для пайки в плату
    Tin
  • Материал контактов
    Brass
  • Insulation Material
    Polyamide (PA), Nylon
  • Особенности
    Board Lock
  • Рабочая температура
    -20°C ~ 105°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Цвет изоляции
    White
  • Current Rating (Amps)
    Varies by Wire Gauge
  • Номинальное напряжение
    600VAC
  • Толщина покрытия контактов для пайки
    150.0µin (3.81µm)
  • Применение
    General Purpose
  • Base Product Number
    770170

Техническая документация

 1-770170-1.pdf
pdf. 0 kb
  • 3922 шт
    3-6 недель
  • Количество
    Цена
  • 1
    393 ₽
  • 10
    349 ₽
  • 25
    333 ₽
  • 100
    318 ₽
  • 200
    287 ₽
