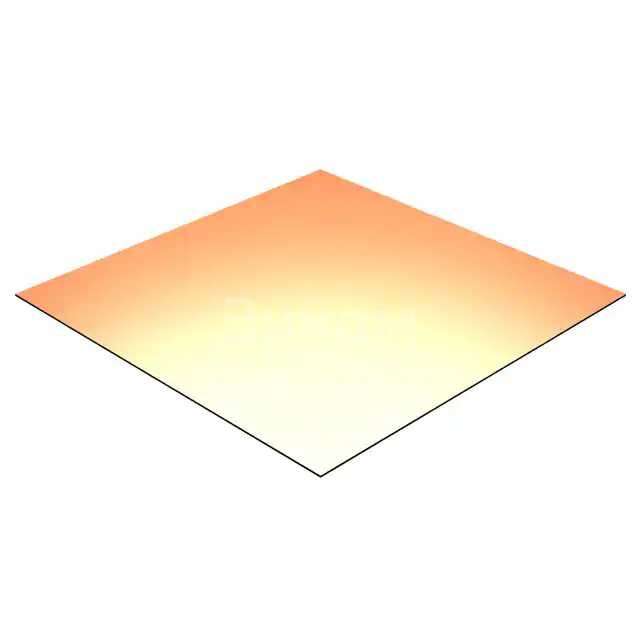

12X12WEC1

• Высокая conductivit ность: медное покрытие обеспечивает отличную проводимость для прототипирования.
• Многослойность: позволяет создавать сложные схемы и монтажные конструкции.
• Легкость использования: прост в работе, подходит для начинающих и опытных инженеров.

Минусы:

• Уязвимость к повреждениям: медная поверхность может быть легко повреждена при неправильном обращении.
• Ограниченные возможности: не подходит для серийного производства из-за сложности процесса изготовления.

Общее назначение:

• Разработка прототипов электронных устройств
• Тестирование компонентов
• Создание схем и монтажных конструкций

Применяется в:

• Инженерных лабораториях
• Компаниях по разработке электроники
• Школах и университетах для обучения
