140817140010

140817140010

140817140010
;
140817140010

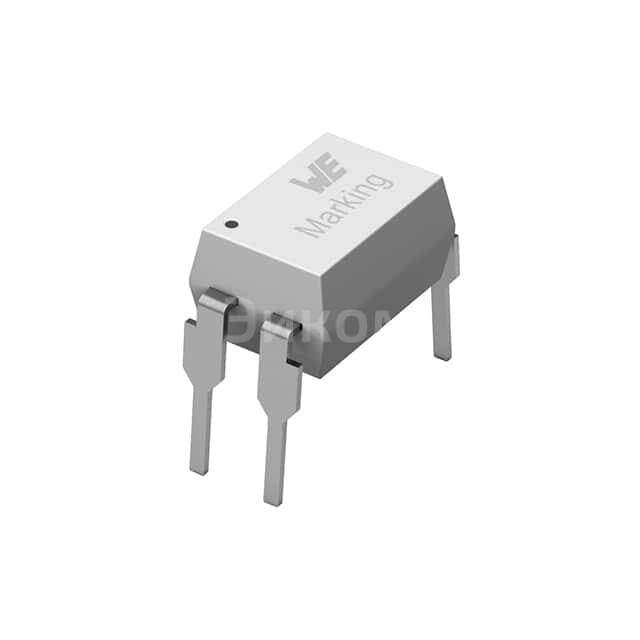

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена 140817140010 при покупке от 1 шт 48.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 140817140010 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 140817140010

Würth Elektronik WL-OCPT OPTOCOUPLER PHOTOTRANSISTOR

  • Основные параметры:
    • Напряжение срабатывания фототранзистора (VCE(on)) от 2 до 3 В
    • Потребляемый ток фотодиода (IF) от 5 до 10 мА
    • Ток срабатывания фототранзистора (ICT) от 1 до 2 мА
    • Сопротивление фототранзистора в состоянии открытия (RON) от 1 до 2 кОм
    • Сопротивление фототранзистора в состоянии закрытия (ROFF) более 1 МОм
  • Плюсы:
    • Высокая изоляция между входом и выходом
    • Малый размер и легкость интеграции
    • Долгий срок службы
    • Стабильность характеристик при изменении температуры
  • Минусы:
    • Замедленный временной отклик по сравнению с традиционными оптоизолаторами
    • Относительно высокая стоимость по сравнению с другими типами изоляторов
    • Возможны помехи от внешних источников света
  • Общее назначение:
    • Изоляция цифровых сигналов между различными цепями
    • Защита от перенапряжений
    • Передача данных между различными системами
  • В каких устройствах применяется:
    • Автомобильная электроника
    • Компьютерное оборудование
    • Электронные системы управления
    • Промышленное оборудование
    • Телекоммуникационные устройства
Выбрано: Показать

Характеристики 140817140010

  • Package
    Tube
  • Количество каналов
    1
  • Изоляционное напряжение
    5000Vrms
  • Коэффициент усиления по току (Мин)
    50% @ 5mA
  • Коэффициент усиления по току (Макс)
    600% @ 5mA
  • Время нарастания / Время затухания (Номинальное)
    3µs, 4µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    35V
  • Выходной ток на канал
    50mA
  • Прямое напряжение (Vf)
    1.24V
  • Прямой ток (If) (Max)
    60 mA
  • Напряжение насыщения (Макс)
    200mV
  • Рабочая температура
    -55°C ~ 110°C
  • Вид монтажа
    Through Hole
  • Корпус
    4-DIP (0.300", 7.62mm)
  • Исполнение корпуса
    4-DIP

Техническая документация

140817140010.pdf
pdf. 0 kb
  • 155 шт
    3-6 недель
  • Количество
    Цена
  • 1
    48 ₽
  • 25
    39 ₽
  • 100
    32 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена 140817140010 при покупке от 1 шт 48.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 140817140010 с бесплатной доставкой можно картой онлайн или по безналичному расчету.
