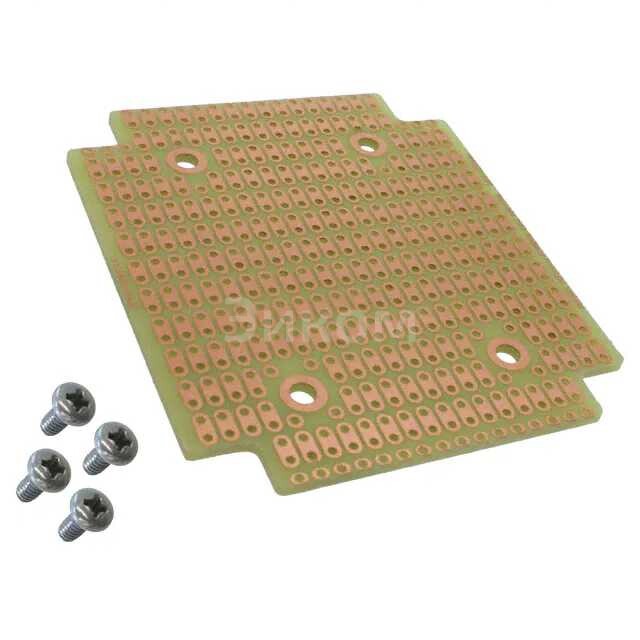

1593QPCB макетная плата, Breadboard, Drilled Copper Clad, 0.100" (2.54mm), 0.042" (1.07mm)

1593QPCB – это печатная плата (PCB) производства Hammond Manufacturing, относящаяся к серии BREADBRD. Она изготовлена из медного сплава с отверстиями для сверления (DRILLED COPPER CL NPTH), что указывает на наличие предварительно просверленных отверстий для монтажа компонентов. NPTH (No Particular Thread Height) означает, что высота резьбы отверстий не является стандартизированной и может варьироваться в зависимости от конкретного производственного процесса.

Основные параметры:

• Размеры: Зависят от конкретного исполнения, необходимо смотреть в спецификацию производителя. Обычно это небольшие размеры, предназначенные для прототипирования и малых серий.
• Материал: Медный сплав (обычно с высоким содержанием меди)
• Толщина медного слоя: Обычно 1.6 мм, но может варьироваться.
• Толщина текстолита: Обычно 0.063" (1.6 мм)
• Отверстия: Предварительно просверленные отверстия для монтажа компонентов. Размеры и расположение отверстий зависят от конкретной платы.
• Покрытие: Обычно покрыта лаком для защиты от окисления.

Плюсы:

• Простота монтажа: Предварительно просверленные отверстия значительно упрощают и ускоряют процесс монтажа компонентов.
• Подходит для прототипов: Идеальна для создания и тестирования прототипов электронных устройств.
• Компактность: Небольшие размеры позволяют использовать их в ограниченном пространстве.
• Гибкость: Легко адаптируется к различным схемам благодаря своей гибкости.

Минусы:

• Ограниченная прочность: Текстолит – относительно хрупкий материал, поэтому не подходит для высоконагруженных применений.
• Не подходит для массового производства: Предварительное сверление делает ее менее подходящей для массового производства.
• Стоимость: Стоимость может быть выше, чем у стандартных печатных плат.

Общее назначение:

BREADBRD – это тип печатной платы, предназначенный для быстрого прототипирования и экспериментов с электронными схемами. Она обычно используется для создания образовательных проектов, демонстрационных моделей и небольших устройств.

Применяется в:

• Образовательные проекты (электронные лаборатории)
• Прототипирование электронных схем
• Создание небольших устройств (например, датчики, микроконтроллеры, LED-светодиоды)
• Разработка и тестирование новых схем
