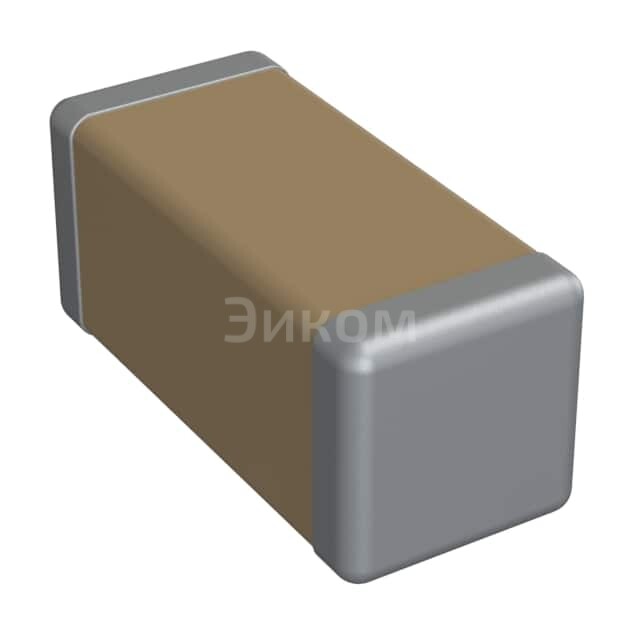

1808Y5K00221JXT

Основные параметры:

• Ёмкость: 220 пФ (пикофарад).
• Номинальное напряжение: 5 кВ (киловольт).
• Диэлектрик: X7R. Это означает, что изменение ёмкости находится в пределах ±15% в диапазоне температур от -55°C до +125°C.
• Типоразмер корпуса: 1808 (метрический: 4520), что соответствует размерам 4.5 мм x 2.0 мм.
• Производитель: Knowles Syfer.
• Тип компонента: Керамический конденсатор.

Плюсы:

• Высокое номинальное напряжение 5 кВ, что позволяет использовать его в высоковольтных цепях.
• Достаточно стабильные характеристики ёмкости в широком диапазоне температур благодаря диэлектрику X7R.
• Компактный размер для такой высокой ёмкости и напряжения.
• Низкие потери и хорошая высокочастотная характеристика, характерные для керамических конденсаторов.
• Долгий срок службы и высокая надёжность.

Минусы:

• Ёмкость может изменяться до ±15% в рабочем температурном диапазоне, что может быть критично для некоторых прецизионных приложений.
• Ёмкость может незначительно зависеть от приложенного напряжения (voltage coefficient of capacitance), что является особенностью X7R диэлектриков.
• Высокая стоимость по сравнению с конденсаторами с более низким номинальным напряжением или менее стабильным диэлектриком (например, Y5V).

Общее назначение:

Этот конденсатор предназначен для использования в высоковольтных цепях, где требуется фильтрация, шунтирование, развязка или накопление заряда. Его высокая ёмкость и напряжение делают его подходящим для приложений, требующих работы с большими электрическими полями и токами.

В каких устройствах применяется:

• Высоковольтные источники питания (импульсные блоки питания, преобразователи).
• Медицинское оборудование (рентгеновские аппараты, дефибрилляторы).
• Телекоммуникационное оборудование.
• Промышленное оборудование (системы управления двигателями, инверторы).
• Оборудование для освещения (высоковольтные балласты).
• Автомобильная электроника (системы зажигания, бортовые зарядные устройства).
• Военная и аэрокосмическая техника.
• Схемы подавления электромагнитных помех (EMI/RFI фильтры) в высоковольтных приложениях.
