Керамические конденсаторы 25в

Керамический конденсатор 25 в – это тип конденсатора, в котором в качестве диэлектрика используется керамический материал. Его применение в электронных схемах необходимо для выполнения сразу нескольких практических задач, среди которых фильтрация сигналов, формирование временных задержек, коррекция частотных характеристик и др.

Благодаря своим практическим особенностям и доступности, керамические конденсаторы 25В находят широкое применение в различных областях электроники: бытовой технике, мобильных устройствах, в автомобильной и промышленной электронике, медицинской технике.

При выборе конденсатора 25В необходимо учитывать следующие критерии:

1. Емкость.

2. Рабочее напряжение.

3. Тип диэлектрика.

4. Допуск емкости.

5. Типоразмер корпуса.

Ключевые параметры устройств:

• рабочее напряжение: 25В;
• тип диэлектрика: Определяет стабильность параметров конденсатора и его зависимость от температуры и напряжения (классы 1 и 2);
• допуск по емкости:  Указывает на допустимое отклонение фактической емкости от номинальной.  Для точных цепей следует выбирать конденсаторы с меньшим допуском;
• эквивалентное последовательное сопротивление (ESR): Влияет на потери энергии в устройстве при высоких частотах.  Для высокочастотных приложений следует выбирать модели с низким ESR;
• типоразмер корпуса: Определяет физические размеры конденсатора и способ монтажа (SMD или выводной). Выбирается в зависимости от доступного места на плате и способа монтажа.

Основные преимущества:

1. Высокая надежность.

2. Компактность.

3. Низкий ESR.

4. Широкий диапазон рабочих температур.

Керамические конденсаторы 25В: Невидимые стабилизаторы современной электроники

В мире микроэлектроники, где каждый миллиметр платы на счету, керамические конденсаторы на 25 вольт являются фундаментальным, хотя и незаметным для конечного пользователя, компонентом. Их основная задача — обеспечивать стабильность, и они справляются с ней блестяще в тысячах устройств, которые нас окружают. В отличие от своих электролитических собратьев, они не боятся многократных циклов заряда-разряда и не стареют со временем, что делает их идеальным решением для долговечных продуктов. Напряжение в 25 вольт представляет собой золотую середину, покрывающую потребности подавляющего большинства низковольтных схем, работающих от стандартных источников питания 3.3В, 5В или 12В. Именно поэтому они массово встречаются в материнских платах компьютеров, где фильтруют помехи у процессоров и оперативной памяти, в блоках питания LED-телевизоров и в системных платах современных смартфонов, обеспечивая чистый сигнал для камер и сенсоров. Их надежность и долговечность критически важны для автомобильной электроники, где они работают в модулях управления двигателем (ECU) и системах климат-контроля, испытывая постоянные вибрации и перепады температур.

От простого к сложному: эволюция материалов и технологий

История керамических конденсаторов — это постоянная гонка за миниатюризацию и увеличение эффективности. В основе их работы лежит уникальное свойство керамики — высокая диэлектрическая проницаемость, которая позволяет создавать малогабаритные компоненты с существенной емкостью. Ключевым прорывом стало развитие многослойной технологии (MLCC — Multi-Layer Ceramic Capacitors), когда внутри одного крошечного чипа создаются десятки и сотни чередующихся слоев керамики и металлических электродов, что радикально увеличивает емкость при сохранении скромных размеров. Для достижения разных характеристик производители используют различные составы керамики, условно обозначаемые буквами: NP0 (C0G) — эталон стабильности и минимальных потерь, идеален для высокочастотных контуров и задающих генераторов; X7R — наиболее распространенный тип для общего применения, предлагающий хороший баланс емкости и стабильности в широком диапазоне температур; Y5V — вариант для задач, где требуется максимальная емкость при минимальной цене, но с заметной зависимостью от температуры и напряжения. Постоянное совершенствование процессов напыления и спекания позволяет сегодня размещать конденсаторы емкостью в несколько микрофарад в корпусах размером с песчинку, что открывает дорогу для создания еще более компактных и мощных гаджетов, носимой электроники и интернета вещей (IoT).

Как выбрать идеальный компонент: ключевые параметры для инженера

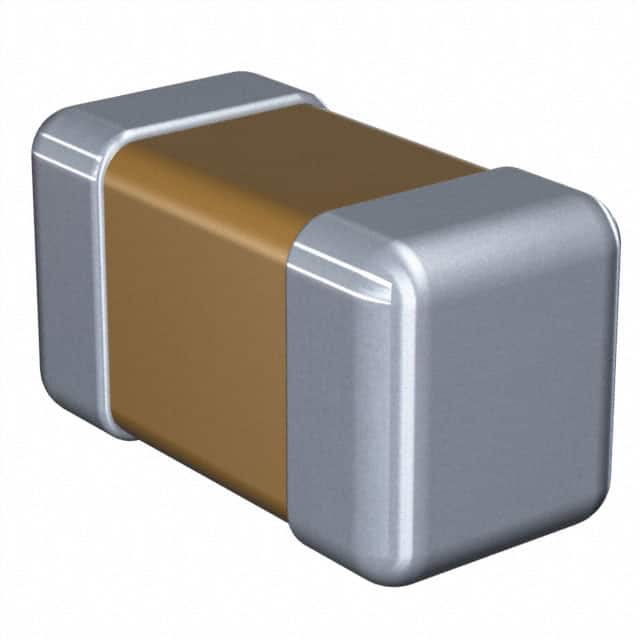

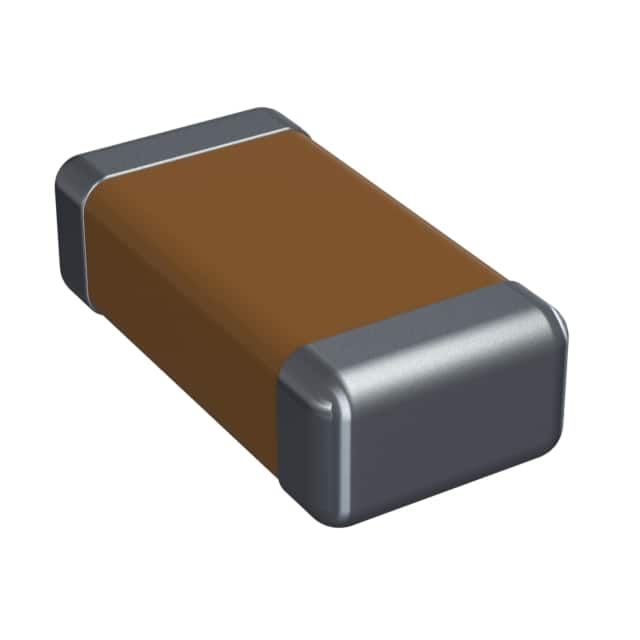

Выбор конкретного керамического конденсатора 25В — это не просто поиск по номинальной емкости. Чтобы устройство работало корректно и долго, необходимо учитывать несколько тонких, но критически важных параметров. Первый — это типоразмер (case size), который стандартизирован и указывается в дюймах (например, 0603, 0805) или миллиметрах (1608, 2012). Он должен соответствовать посадочному месту на вашей печатной плате и возможностям монтажного оборудования. Второй, и perhaps самый важный, — материал диэлектрика (C0G, X7R, Y5V), который определяет, как будет вести себя емкость при изменении температуры и приложенного напряжения. Для цепей постоянного тока и общего шунтирования подойдет X7R, а для высокоточных аналоговых схем — только стабильный C0G. Третий фактор — допуск (точность номинала), который может быть ±10%, ±5% или даже ±1% для прецизионных применений. Также не стоит забывать о таком параметре, как ESR (Equivalent Series Resistance) — эквивалентное последовательное сопротивление, которое влияет на способность конденсатора эффективно фильтровать высокочастотные помехи.

Почему стоит выбрать именно «Эиком Ру» для ваших проектов

Закупка компонентов — это всегда вопрос доверия к поставщику. «Эиком Ру» предлагает не просто каталог деталей, а комплексное решение для профессионалов и энтузиастов. Наш складской ассортимент керамических конденсаторов на 25В включает десятки тысяч позиций от ведущих мировых производителей (Murata, TDK, Samsung, Yageo), что гарантирует наличие нужного вам типоразмера, номинала и материала. Мы тщательно проверяем цепочки поставок, поэтому вы можете быть уверены в подлинности и качестве каждой партии — никаких серых реэкспортных поставок или откровенных подделок. Мы понимаем, что стоимость компонентов直接影响 итоговую себестоимость проекта, поэтому предлагаем действительно выгодные цены и специальные условия для оптовых покупателей и постоянных клиентов. И главный бонус для наших заказчиков по всей России — бесплатная доставка, которая делает сотрудничество максимально удобным и экономически эффективным, позволяя вам сосредоточиться на самом главном — создании инновационных продуктов.
