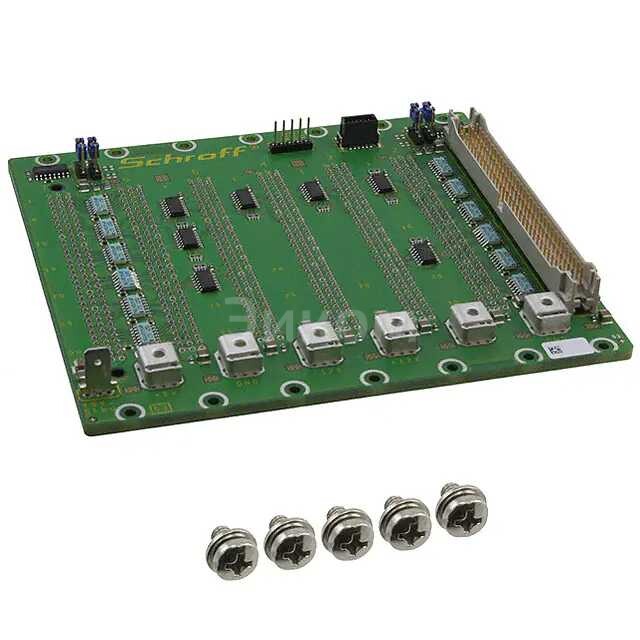

Schroff BACKPLANE 3U 7 CHAN VME J1 – это печатная плата (backplane) для VME (VMEbus Modular Electronic Equipment) систем, разработанная компанией Schroff. Она представляет собой 3U формат, предназначенный для размещения семи каналов расширения. Один из каналов, J1, является основным, обеспечивающим связь с системным контроллером.

Основные параметры:

• Формат: 3U
• Количество каналов: 7
• Тип разъема: VME J1
• Питание: Обычно требует внешнего источника питания, соответствующего требованиям подключаемых модулей.
• Размеры: Точные размеры зависят от конкретной модели, необходимо сверяться с документацией Schroff. Обычно около 300 x 190 мм.
• Материал: Медь, стеклотекстолит

Плюсы:

• Стандарт VME: Соответствует стандарту VME, обеспечивая совместимость с существующими системами.
• Надежность: Производится компанией Schroff, известной своим качеством и надежностью в производстве печатных плат.
• 7 каналов: Предоставляет достаточное количество каналов для подключения широкого спектра расширений.
• 3U формат: Удобен для интеграции в стандартные 3U корпуса.

Минусы:

• Ограниченная гибкость: Как стандартная печатная плата, не позволяет настраивать конфигурацию каналов.
• Требуется внешнее питание: Не имеет встроенного источника питания.
• Стоимость: Может быть относительно дорогой по сравнению с другими решениями для расширения.

Общее назначение:

Эта печатная плата используется для организации системы расширения для VME систем, позволяя подключать различные устройства, такие как: датчики, АЦП, источники питания, контроллеры двигателей, дисплеи и другие специализированные модули. Она служит основой для построения сложных систем обработки данных и управления.

В каких устройствах применяется:

• Промышленная автоматизация: В системах управления производственными линиями.
• Медицинское оборудование: В диагностическом и мониторинговом оборудовании.
• Научные приборы: В системах обработки данных, используемых в научных исследованиях.
• Телекоммуникационное оборудование: В системах обработки сигналов.
• Военная техника: В системах управления и контроля.
