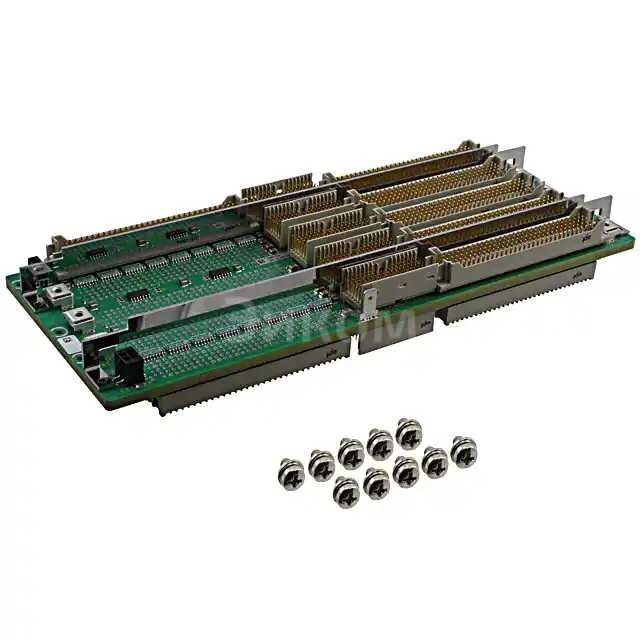

Schroff BACKPLANE 6U 5 CHAN VME J1/J2 – это печатная плата (backplane) для систем VME (VMEbus Modular Electronic Equipment), предназначенная для подключения и организации 5 каналов ввода/вывода. Она обеспечивает стандартную платформу для интеграции различных VME-совместимых устройств, таких как процессоры, АЦП, ЦАП, датчики и другие модули.

Основные параметры:

• Формат: 6U
• Количество каналов: 5
• Интерфейсы: J1 и J2 – стандартные VME разъемы. J1 обычно используется для питания и управления, а J2 – для I/O сигналов.
• Размеры: Точные размеры зависят от конкретной модели, но в общем случае соответствует стандарту 6U VME. Необходимо уточнять у производителя.
• Питание: Обычно требует внешнего источника питания, соответствующего требованиям подключаемых модулей.
• Материал: Обычно текстолит (FR4) с медными дорожками.

Плюсы:

• Стандарт VME: Совместимость с широким спектром VME-совместимых устройств.
• Гибкость: Возможность подключения нескольких модулей на одной платформе.
• Надежность: Производство Schroff известно высоким качеством продукции.
• Простота интеграции: Стандартные разъемы упрощают процесс интеграции устройств.

Минусы:

• Ограниченное количество каналов: 5 каналов могут быть недостаточны для некоторых применений.
• Необходимость внешнего питания: Требует отдельного источника питания.
• Стоимость: Может быть относительно дорогой по сравнению с другими решениями.

Общее назначение:

Основное назначение – предоставление общей платформы для организации и подключения различных VME-совместимых модулей в системах обработки данных, автоматизации, контроля и управления. Часто используется в лабораторном оборудовании, системах машинного зрения, телекоммуникациях и военной технике.

В каких устройствах применяется:

• Лабораторные системы: В составе систем сбора данных, автоматических тестовых стендов.
• Системы машинного зрения: Для подключения АЦП и других модулей, обрабатывающих изображения.
• Телекоммуникационное оборудование: В системах обработки сигналов и управления.
• Военная техника: В системах управления, навигации и целеуказания.
• Промышленные контроллеры: В системах автоматизированного управления технологическими процессами.
