260-N-T-02-H-4096-R-OC-1-S-SF-2-N

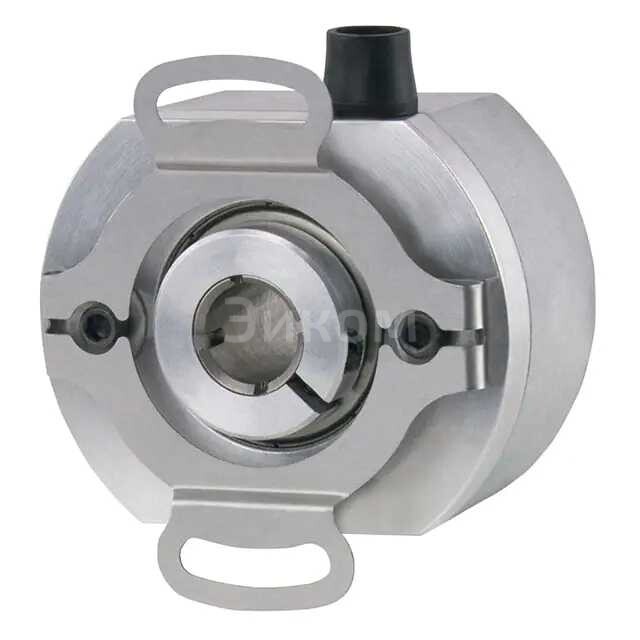

Данный продукт представляет собой инкрементальный энкодер от компании Encoder Products Company (EPC) с диаметром корпуса 2.0 дюйма (примерно 50.8 мм) и диаметром вала 3/8 дюйма (примерно 9.525 мм). Модель 260-N-T-02-H-4096-R-OC-1-S-SF-2-N расшифровывается следующим образом:

• 260: Серия энкодера (компактная, промышленная серия).
• N: Тип монтажа (N-mount, обычно фланец или серво-крепление).
• T: Тип вала (Through-shaft, сквозной вал, позволяющий сквозное крепление).
• 02: Конфигурация выхода (обычно означает два канала, A и B, для определения направления).
• H: Тип выхода (Push-pull или Totem-pole, обеспечивающий более сильный сигнал).
• 4096: Разрешение (количество импульсов на оборот, PPR).
• R: Тип ротора/подшипника (скорее всего, Robust, для повышенной надежности).
• OC: Тип электрического выхода (Open Collector, открытый коллектор).
• 1: Напряжение питания (обычно 5VDC).
• S: Тип разъема (Side exit, боковой выход кабеля/разъема).
• SF: Тип кабеля/разъема (скорее всего, Sealed Flange, герметичный фланец).
• 2: Длина кабеля (обычно 2 метра).
• N: Дополнительные опции (может быть "No special options" или другой специфический код).

Основные параметры:

• Тип: Инкрементальный энкодер.
• Разрешение: 4096 импульсов на оборот (PPR).
• Диаметр корпуса: 2.0 дюйма.
• Диаметр вала: 3/8 дюйма.
• Тип вала: Сквозной вал (Through-shaft).
• Тип выхода: Открытый коллектор (Open Collector).
• Напряжение питания: Обычно 5VDC.
• Выходные каналы: A, B и Z (индексный импульс), а также их инверсии.
• Материал корпуса: Промышленный стандарт (обычно алюминий).
• Степень защиты: Зависит от конкретной модели, но часто IP64 или выше.

Плюсы:

• Высокое разрешение (4096 PPR) обеспечивает точное отслеживание положения и скорости.
• Компактный размер (2.0" DIA) делает его подходящим для установки в ограниченном пространстве.
• Конструкция со сквозным валом (Through-shaft) упрощает монтаж на существующих валах.
• Выходной тип "Открытый коллектор" позволяет гибко настраивать схему подключения к контроллеру, обеспечивая совместимость с различными уровнями напряжения.
• Промышленное исполнение от EPC гарантирует надежность и долговечность.
• Два канала (A/B) позволяют определять направление вращения.
• Наличие индексного импульса (Z-канал) для точной привязки к начальной точке.

Минусы:

• Инкрементальные энкодеры требуют внешнего счетчика для определения абсолютного положения после включения питания (в отличие от абсолютных энкодеров).
• Выход "Открытый коллектор" требует внешних подтягивающих резисторов для формирования логического высокого уровня.
• Как и любой электромеханический компонент, подвержен износу подшипников при длительной эксплуатации.
• Требует точного выравнивания при монтаже для предотвращения повреждения вала и подшипников.

Общее назначение:

Инкрементальные энкодеры используются для измерения углового положения, скорости вращения и направления движения. Они преобразуют механическое вращение в последовательность электрических импульсов, которые затем обрабатываются контроллером (ПЛК, микроконтроллер и т.д.).

В каких устройствах применяется:

• Промышленные станки с ЧПУ (CNC).
• Робототехника (для обратной связи по положению суставов).
• Автоматизированные сборочные линии и конвейеры.
• Приводы двигателей постоянного и переменного тока.
• Упаковочное оборудование.
• Печатные машины.
• Медицинское оборудование (например, в диагностических аппаратах).
• Телескопы и антенные системы.
• Лифты и подъемные механизмы.
• Текстильное оборудование.
