Каталог
Разъемы
Прямоугольные разъемы - Гнезда на плату, тип "Папа"
3-826632-2
  • В избранное
3-826632-2

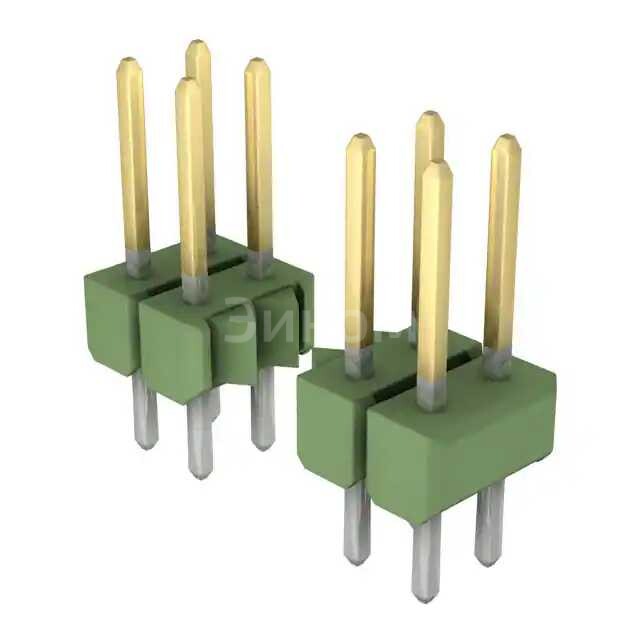

3-826632-2 разъем, Header, Breakaway, Male Pin, 64 позиции, 5А

  • В избранное
3-826632-2
3-826632-2

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    TE Connectivity
  • Артикул:
    3-826632-2
  • Описание:
    Прямоугольный разъём, вилка на плату: количество позиций 64, монтаж в отверстия (THT), материал контактов латунь, цвет изоляции зелёныйВсе характеристики

Стоимость зависит от количества электронных компонентов. Минимальная цена 1 535 ₽/шт, купить 3-826632-2 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

  • 1739 шт
    3-6 недель

1 шт. по 1 ₽/шт

0 ₽

  • Количество
    Цена с НДС
  • 1
    1 624 ₽
  • 10
    1 622 ₽
  • 25
    1 584 ₽
  • 50
    1 559 ₽
  • 100
    1 535 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
Доставка

Характеристики

  • Тип коннектора
    Header, Breakaway
  • Тип контактов
    Male Pin
  • Шаг для ответной части
    0.100" (2.54mm)
  • Количество позиций
    64
  • Количество рядов
    2
  • Row Spacing - Mating
    0.100" (2.54mm)
  • Число установленных контактов
    All
  • Стиль
    Board to Board or Cable
  • Shrouding
    Unshrouded
  • Вид монтажа
    Through Hole
  • Тип вывода
    Solder
  • Тип соединения
    Push-Pull
  • Contact Length - Mating
    0.264" (6.70mm)
  • Contact Length - Post
    0.126" (3.20mm)
  • Overall Contact Length
    0.500" (12.70mm)
  • Insulation Height
    0.110" (2.79mm)
  • Contact Shape
    Square
  • Покрытие контактов ответной части
    Gold
  • Толщина покрытия ответной части
    3.90µin (0.099µm)
  • Покрытие контактов для пайки в плату
    Tin
  • Материал контактов
    Brass
  • Insulation Material
    Polybutylene Terephthalate (PBT)
  • Рабочая температура
    -65°C ~ 105°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Цвет изоляции
    Green
  • Current Rating (Amps)
    5A
  • Толщина покрытия контактов для пайки
    118.1µin (3.00µm)
  • Base Product Number
    826632

Техническая документация

 Техническая информация
pdf. 0 kb

Описание

3-826632-2 TE Connectivity CONN HEADER VERT 64POS 2.54MM

  • Основные параметры:
    • Тип: Вертical header (вертикальный разъем)
    • Количество позиций (позиций контактов): 64
    • Шаг между контактами: 2,54 мм (100mil)
  • Плюсы:
    • Высокая плотность разъема благодаря большому количеству позиций
    • Удобство монтажа и демонтажа из-за вертикальной ориентации
    • Стабильное соединение за счет точного расположения контактов
  • Минусы:
    • Сложность при работе с большим количеством контактов
    • Высокая стоимость по сравнению с менее сложными разъемами
    • Занимает больше места на плате из-за большого числа контактов
  • Общее назначение:
    • Передача данных и тока между компонентами электронных устройств
    • Подключение внешних модулей и устройств к основной плате
    • Интеграция различных систем и модулей в единую сеть
  • В каких устройствах применяется:
    • Электронные устройства высокой плотности подключения
    • Производственное оборудование
    • Автомобильная электроника
    • Авиационная и космическая техника
    • Промышленное оборудование

Альтернативные маркировки

  • 2266-3-826632-2
  • 3-826632-2-ND
  • 3937-3-826632-2
