Каталог
Изоляторы
Оптопары с транзисторным выходом
4N37M
  • В избранное
  • В сравнение
4N37M

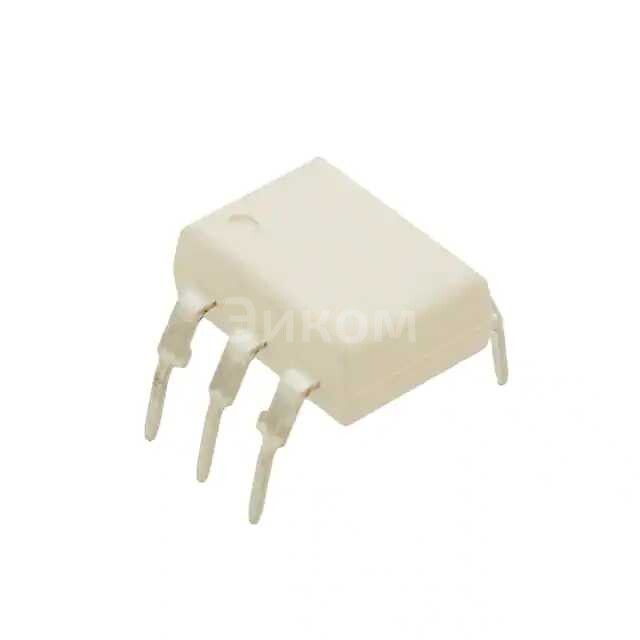

4N37M оптопара, 1 канал, 4170В, 30В, 60мА

4N37M
;
4N37M

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    ON SEMICONDUCTOR
  • Артикул:
    4N37M
  • Описание:
    OPTOISO 5KV TRANS W/BASE 6DIPВсе характеристики

Минимальная цена 4N37M при покупке от 1 шт 80.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 4N37M с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 4N37M

OPTOISO 5KV TRANS W/BASE 6DIP — это optocoupler (оптоизолированный трансформаторный модуль), разработанный для обеспечения изоляции между двумя цепями высокого и низкого напряжения. Основные параметры:

  • Вольт-амперная характеристика: до 5 кВolt
  • Количество пинов: 6 DIP (двойной интегральный пакет)
  • Тип: оптоизолированный трансформаторный модуль
  • Ток передачи сигнала: до 15 mA
  • Частота работы: до 200 kHz

Плюсы:

  • Высокая надежность благодаря оптоизоляции
  • Высокая скорость передачи сигнала
  • Устойчивость к электромагнитному шуму
  • Экономичное использование энергии

Минусы:

  • Высокая стоимость по сравнению с другими типами optocouplers
  • Объемное и сложное в реализации размещение на плате

Общее назначение:

  • Изоляция высоковольтных цепей от низковольтных
  • Защита от воздействия электрических импульсов
  • Передача сигналов между различными блоками питания и системами

Данный оптоизолированный трансформаторный модуль применяется в различных устройствах, требующих изоляции, таких как:

  • Автомобильные системы управления двигателем
  • Промышленные контроллеры и преобразователи
  • Системы управления приводами
  • Медицинское оборудование
  • Электронные устройства с высоким уровнем защиты от электрического шума
Выбрано: Показать

Характеристики 4N37M

  • Количество каналов
    1
  • Изоляционное напряжение
    4170Vrms
  • Коэффициент усиления по току (Мин)
    100% @ 10mA
  • Время включения / выключения (номинальное)
    2µs, 2µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor with Base
  • Выходное напряжение (Макс)
    30V
  • Прямое напряжение (Vf)
    1.18V
  • Прямой ток (If) (Max)
    60 mA
  • Напряжение насыщения (Макс)
    300mV
  • Рабочая температура
    -40°C ~ 100°C
  • Вид монтажа
    Through Hole
  • Корпус
    6-DIP (0.300", 7.62mm)
  • Исполнение корпуса
    6-DIP
  • Base Product Number
    4N37

Техническая документация

 4N37M.pdf
pdf. 0 kb
  • 429 шт
    3-6 недель
  • Количество
    Цена
  • 1
    80 ₽
  • 10
    71 ₽
  • 25
    61 ₽
  • 50
    50 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    ON SEMICONDUCTOR
  • Артикул:
    4N37M
  • Описание:
    OPTOISO 5KV TRANS W/BASE 6DIPВсе характеристики

Минимальная цена 4N37M при покупке от 1 шт 80.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 4N37M с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 4N37M

OPTOISO 5KV TRANS W/BASE 6DIP — это optocoupler (оптоизолированный трансформаторный модуль), разработанный для обеспечения изоляции между двумя цепями высокого и низкого напряжения. Основные параметры:

  • Вольт-амперная характеристика: до 5 кВolt
  • Количество пинов: 6 DIP (двойной интегральный пакет)
  • Тип: оптоизолированный трансформаторный модуль
  • Ток передачи сигнала: до 15 mA
  • Частота работы: до 200 kHz

Плюсы:

  • Высокая надежность благодаря оптоизоляции
  • Высокая скорость передачи сигнала
  • Устойчивость к электромагнитному шуму
  • Экономичное использование энергии

Минусы:

  • Высокая стоимость по сравнению с другими типами optocouplers
  • Объемное и сложное в реализации размещение на плате

Общее назначение:

  • Изоляция высоковольтных цепей от низковольтных
  • Защита от воздействия электрических импульсов
  • Передача сигналов между различными блоками питания и системами

Данный оптоизолированный трансформаторный модуль применяется в различных устройствах, требующих изоляции, таких как:

  • Автомобильные системы управления двигателем
  • Промышленные контроллеры и преобразователи
  • Системы управления приводами
  • Медицинское оборудование
  • Электронные устройства с высоким уровнем защиты от электрического шума
Выбрано: Показать

Характеристики 4N37M

  • Количество каналов
    1
  • Изоляционное напряжение
    4170Vrms
  • Коэффициент усиления по току (Мин)
    100% @ 10mA
  • Время включения / выключения (номинальное)
    2µs, 2µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor with Base
  • Выходное напряжение (Макс)
    30V
  • Прямое напряжение (Vf)
    1.18V
  • Прямой ток (If) (Max)
    60 mA
  • Напряжение насыщения (Макс)
    300mV
  • Рабочая температура
    -40°C ~ 100°C
  • Вид монтажа
    Through Hole
  • Корпус
    6-DIP (0.300", 7.62mm)
  • Исполнение корпуса
    6-DIP
  • Base Product Number
    4N37

Техническая документация

 4N37M.pdf
pdf. 0 kb
