Разъемы
Прямоугольные разъемы - Гнезда на плату, тип "Папа"
5-102570-8
  • В избранное
5-102570-8

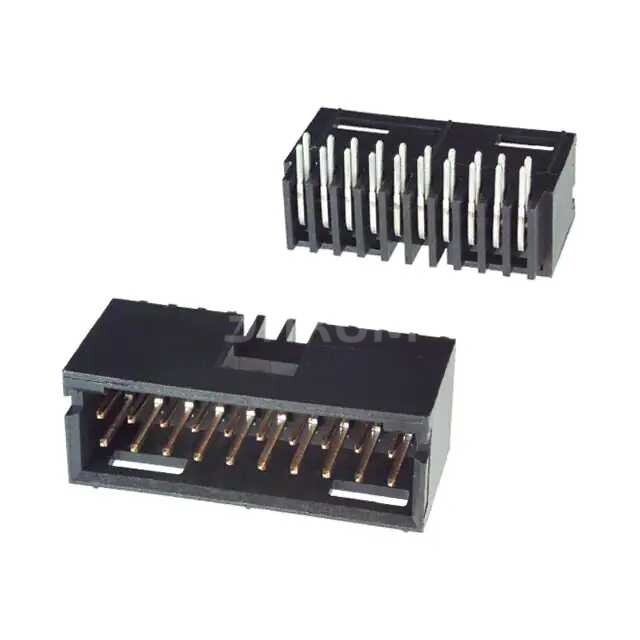

5-102570-8 разъем, прямоугольный, гнездо на плату, 20 позиций, 2.54мм, 3А

  • В избранное
5-102570-8 — фото 1
5-102570-8 — фото 1

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    TE Connectivity AMP Connectors
  • Артикул:
    5-102570-8
  • Описание:
    CONN HEADER R/A 20POS 2.54MMВсе характеристики

Минимальная цена 5-102570-8 при покупке от 1 шт 975 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 5-102570-8 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

  • 1018 шт
    3-6 недель

1 шт. по 1 ₽/шт

0 ₽

  • Количество
    Цена
  • 1
    975 ₽
  • 10
    829 ₽
  • 144
    686 ₽
  • 576
    622 ₽
  • 1008
    598 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
Доставка
Выбрано: Показать

Характеристики 5-102570-8

  • Package
    Tray
  • Тип коннектора
    Header
  • Тип контактов
    Male Pin
  • Шаг для ответной части
    0.100" (2.54mm)
  • Количество позиций
    20
  • Количество рядов
    2
  • Row Spacing - Mating
    0.100" (2.54mm)
  • Число установленных контактов
    All
  • Стиль
    Board to Board or Cable
  • Shrouding
    Shrouded - 4 Wall
  • Вид монтажа
    Through Hole, Right Angle
  • Тип вывода
    Solder
  • Тип соединения
    Detent Lock
  • Contact Length - Mating
    0.318" (8.08mm)
  • Contact Length - Post
    0.135" (3.43mm)
  • Insulation Height
    0.400" (10.16mm)
  • Contact Shape
    Square
  • Покрытие контактов ответной части
    Gold
  • Толщина покрытия ответной части
    15.0µin (0.38µm)
  • Покрытие контактов для пайки в плату
    Tin
  • Материал контактов
    Phosphor Bronze
  • Insulation Material
    Thermoplastic
  • Рабочая температура
    -65°C ~ 105°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Цвет изоляции
    Black
  • Current Rating (Amps)
    3A
  • Толщина покрытия контактов для пайки
    100.0µin (2.54µm)
  • Base Product Number
    102570

Техническая документация

 5-102570-8.pdf
pdf. 0 kb

Описание 5-102570-8

5-102570-8 TE Connectivity CONN HEADER R/A 20POS 2.54MM

  • Основные параметры:
    • Количество контактов: 20
    • Ширина контактной площадки: 2.54 мм (100 mil)
    • Тип: Радиально-осевой (R/A)
    • Производитель: TE Connectivity
  • Плюсы:
    • Высокая надежность и долговечность
    • Простота установки и подключения
    • Способность работать при различных температурных условиях
    • Устойчивость к механическим воздействиям
  • Минусы:
    • Цена может быть выше по сравнению с менее дорогими вариантами
    • Необходимость использования специальных инструментов для монтажа
  • Общее назначение:
    • Передача электрического тока и данных между различными компонентами электронных устройств
    • Подключение разъемов и модулей
  • В каких устройствах применяется:
    • Электронные устройства
    • Автомобильная электроника
    • Инверторы и преобразователи
    • Медицинское оборудование
    • Промышленное оборудование
