5976000221

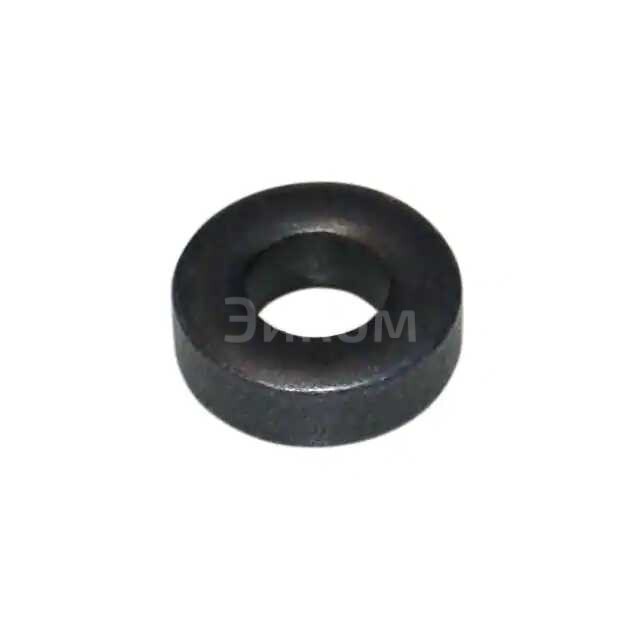

Основные параметры Fair-Rite Products Corp. 76 TOROID PLASTIC COATED (5976000221):

• Материал: Феррит марки 76. Этот материал характеризуется высокой начальной проницаемостью и низкими потерями на высоких частотах.
• Тип компонента: Тороидальный сердечник (тор).
• Покрытие: Пластиковое, что обеспечивает электрическую изоляцию и механическую защиту.
• Размеры: Для точного определения размеров необходимо обратиться к технической документации Fair-Rite, используя номер детали 5976000221. Обычно указываются внешний диаметр, внутренний диаметр и высота.
• Начальная проницаемость (μi): Для материала 76 обычно находится в диапазоне 2000-3000 при 1 кГц.
• Максимальная рабочая частота: Материал 76 хорошо работает на частотах до нескольких десятков МГц, но его применение зависит от конкретной конструкции и требований к потерям.

Плюсы:

• Высокая индуктивность на единицу витка благодаря высокой проницаемости материала 76.
• Эффективное подавление электромагнитных помех (EMI/RFI) в широком диапазоне частот.
• Компактный размер за счет тороидальной формы, которая обеспечивает замкнутый магнитный путь и минимизирует рассеяние магнитного поля.
• Пластиковое покрытие обеспечивает электрическую изоляцию, упрощая намотку и предотвращая короткие замыкания.
• Хорошие характеристики при высоких температурах (до 100-125°C).
• Низкие потери на высоких частотах по сравнению с другими ферритовыми материалами.

Минусы:

• Относительно хрупкий материал, требует осторожного обращения при намотке.
• Насыщение сердечника при высоких токах может привести к снижению индуктивности.
• Характеристики зависят от температуры, хотя материал 76 демонстрирует хорошую стабильность.

Общее назначение:

Ферритовые тороиды, особенно из материала 76, используются для создания индуктивных компонентов с высокой индуктивностью и низкими потерями. Их основное назначение – подавление шумов и фильтрация в широком диапазоне частот, а также создание высокоэффективных индукторов и трансформаторов.

В каких устройствах применяется:

• Источники питания (импульсные блоки питания, DC-DC преобразователи): для создания дросселей фильтров на входе и выходе, а также в качестве сердечников для трансформаторов.
• Сетевое оборудование: в Ethernet-трансформаторах, фильтрах помех в маршрутизаторах, коммутаторах.
• Телекоммуникационное оборудование: в линиях передачи данных для подавления синфазных и дифференциальных помех.
• Автомобильная электроника: для фильтрации шумов в различных бортовых системах.
• Бытовая электроника: в аудио- и видеооборудовании для улучшения качества сигнала и уменьшения помех.
• Промышленная автоматизация: в контроллерах, датчиках, силовых цепях для обеспечения электромагнитной совместимости.
• Медицинское оборудование: где требуется высокая надежность и низкий уровень электромагнитных помех.
