Каталог
Изоляторы
Оптопары с логическим выходом
6N137
  • В избранное
  • В сравнение

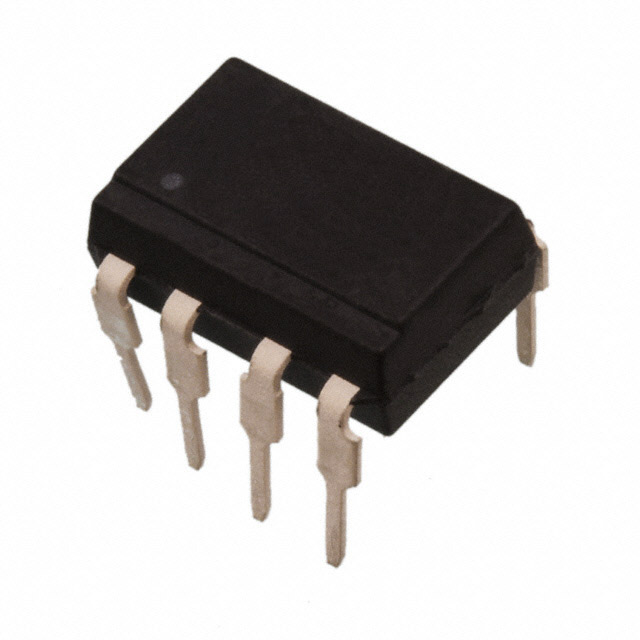

6N137

6N137 оптрон, 1 канал, 3750В, 50мА, 10МБод

6N137
;
6N137

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    VISHAY
  • Артикул:
    6N137
  • Описание:
    Оптрон: OPTOISO 5KV 1CH OPEN COLL 8DIPВсе характеристики

Минимальная цена 6N137 при покупке от 1 шт 278.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 6N137 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 6N137

6N137 Vishay Semiconductors Оптрон: OPTOISO 5KV 1CH OPEN COLL 8DIP

  • Основные параметры:
    • Размер корпуса: 8 DIP
    • Тип: Оптрон (оптический изолированный преобразователь)
    • Количество каналов: 1
    • Максимальное напряжение изоляции: 5 кВ
    • Форма коллектора: Открытый
  • Плюсы:
    • Высокая изоляция (5 кВ), что обеспечивает надежную работу в условиях высокого напряжения
    • Открытый коллектор, что позволяет использовать его в различных схемах подключения
    • Малый размер корпуса (8 DIP) обеспечивает компактность в размещении на плате
  • Минусы:
    • Высокие требования к размещению и заземлению из-за высокой изоляции
    • Необходимость соблюдения правил безопасности при работе с высоким напряжением
  • Общее назначение:
    • Передача сигнала между различными цепями с высоким уровнем изоляции
    • Защита от взаимного влияния сигналов в разных электрических цепях
  • Применение:
    • Автомобильная промышленность для защиты электронных систем от высоких напряжений
    • Энергетика для изоляции высоковольтных цепей
    • Индустрия для создания безопасных и надежных электронных систем
Выбрано: Показать

Характеристики 6N137

  • Количество каналов
    1
  • Входы - Сторона 1/Сторона 2
    1/0
  • Изоляционное напряжение
    3750Vrms
  • Помехоустойчивость (Мин)
    1kV/µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Open Collector, Schottky Clamped
  • Выходной ток на канал
    50 mA
  • Скорость передачи данных
    10MBd
  • Задержка распространения tpLH / tpHL (Макс)
    75ns, 75ns
  • Время нарастания / Время затухания (Номинальное)
    24ns, 10ns
  • Прямое напряжение (Vf)
    1.5V
  • Прямой ток (If) (Max)
    20mA
  • Напряжение питания
    4.5V ~ 5.5V
  • Рабочая температура
    -40°C ~ 85°C
  • Вид монтажа
    Through Hole
  • Корпус
    8-DIP (0.300", 7.62mm)
  • Исполнение корпуса
    8-DIP
  • Base Product Number
    6N137
  • 1724 шт
    3-6 недель
  • Количество
    Цена
  • 1
    278 ₽
  • 10
    174 ₽
  • 100
    131 ₽
  • 500
    118 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    VISHAY
  • Артикул:
    6N137
  • Описание:
    Оптрон: OPTOISO 5KV 1CH OPEN COLL 8DIPВсе характеристики

Минимальная цена 6N137 при покупке от 1 шт 278.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 6N137 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 6N137

6N137 Vishay Semiconductors Оптрон: OPTOISO 5KV 1CH OPEN COLL 8DIP

  • Основные параметры:
    • Размер корпуса: 8 DIP
    • Тип: Оптрон (оптический изолированный преобразователь)
    • Количество каналов: 1
    • Максимальное напряжение изоляции: 5 кВ
    • Форма коллектора: Открытый
  • Плюсы:
    • Высокая изоляция (5 кВ), что обеспечивает надежную работу в условиях высокого напряжения
    • Открытый коллектор, что позволяет использовать его в различных схемах подключения
    • Малый размер корпуса (8 DIP) обеспечивает компактность в размещении на плате
  • Минусы:
    • Высокие требования к размещению и заземлению из-за высокой изоляции
    • Необходимость соблюдения правил безопасности при работе с высоким напряжением
  • Общее назначение:
    • Передача сигнала между различными цепями с высоким уровнем изоляции
    • Защита от взаимного влияния сигналов в разных электрических цепях
  • Применение:
    • Автомобильная промышленность для защиты электронных систем от высоких напряжений
    • Энергетика для изоляции высоковольтных цепей
    • Индустрия для создания безопасных и надежных электронных систем
Выбрано: Показать

Характеристики 6N137

  • Количество каналов
    1
  • Входы - Сторона 1/Сторона 2
    1/0
  • Изоляционное напряжение
    3750Vrms
  • Помехоустойчивость (Мин)
    1kV/µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Open Collector, Schottky Clamped
  • Выходной ток на канал
    50 mA
  • Скорость передачи данных
    10MBd
  • Задержка распространения tpLH / tpHL (Макс)
    75ns, 75ns
  • Время нарастания / Время затухания (Номинальное)
    24ns, 10ns
  • Прямое напряжение (Vf)
    1.5V
  • Прямой ток (If) (Max)
    20mA
  • Напряжение питания
    4.5V ~ 5.5V
  • Рабочая температура
    -40°C ~ 85°C
  • Вид монтажа
    Through Hole
  • Корпус
    8-DIP (0.300", 7.62mm)
  • Исполнение корпуса
    8-DIP
  • Base Product Number
    6N137
