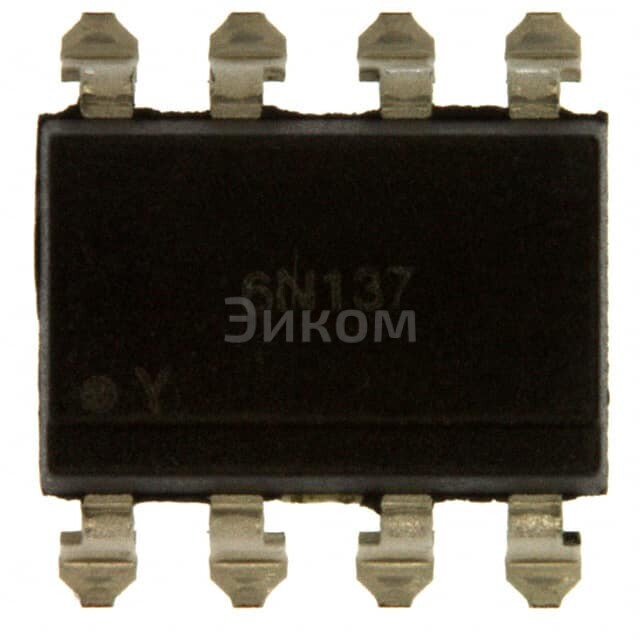

6N137S-TA1

6N137S-TA1

6N137S-TA1
;
6N137S-TA1

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена 6N137S-TA1 при покупке от 1 шт 141.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 6N137S-TA1 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 6N137S-TA1

6N137S-TA1 Lite-On Inc. OPTOISO 5KV 1CH OPEN COLLECTOR 8SMD

  • Основные параметры:
    • Максимальное напряжение изоляции: 5 кВ
    • Количество каналов: 1
    • Тип выхода: открытый коллектор
    • Форм-фактор: 8SMD (Surface Mount Device)
  • Плюсы:
    • Высокая надежность благодаря высокому уровню изоляции
    • Устойчивость к электрическим помехам
    • Малый размер и легкость монтажа благодаря Surface Mount Technology
    • Высокая скорость передачи сигнала
  • Минусы:
    • Необходим дополнительный магистральный транзистор для усилительной функции
    • Требует дополнительного питания для работы
  • Общее назначение:
    • Изоляция цифровых сигналов
    • Защита микроконтроллеров и других чувствительных компонентов от вредоносных импульсов
    • Передача сигналов между различными электронными модулями
  • Применение:
    • Автомобильная электроника
    • Медицинское оборудование
    • Промышленное автоматизированное оборудование
    • Коммуникационные системы
    • Системы управления промышленным оборудованием
Выбрано: Показать

Характеристики 6N137S-TA1

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Количество каналов
    1
  • Входы - Сторона 1/Сторона 2
    1/0
  • Изоляционное напряжение
    5000Vrms
  • Помехоустойчивость (Мин)
    10kV/µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Open Collector
  • Выходной ток на канал
    50 mA
  • Скорость передачи данных
    15MBd
  • Задержка распространения tpLH / tpHL (Макс)
    75ns, 75ns
  • Время нарастания / Время затухания (Номинальное)
    22ns, 6.9ns
  • Прямое напряжение (Vf)
    1.38V
  • Прямой ток (If) (Max)
    20mA
  • Напряжение питания
    7V
  • Рабочая температура
    -40°C ~ 85°C
  • Вид монтажа
    Surface Mount
  • Корпус
    8-SMD, Gull Wing
  • Исполнение корпуса
    8-SMD

Техническая документация

6N137S-TA1.pdf
pdf. 0 kb
  • 84272 шт
    3-6 недель
  • Количество
    Цена
  • 1
    141 ₽
  • 100
    71 ₽
  • 1000
    56 ₽
  • 3000
    51 ₽
  • 7000
    47.5 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену
