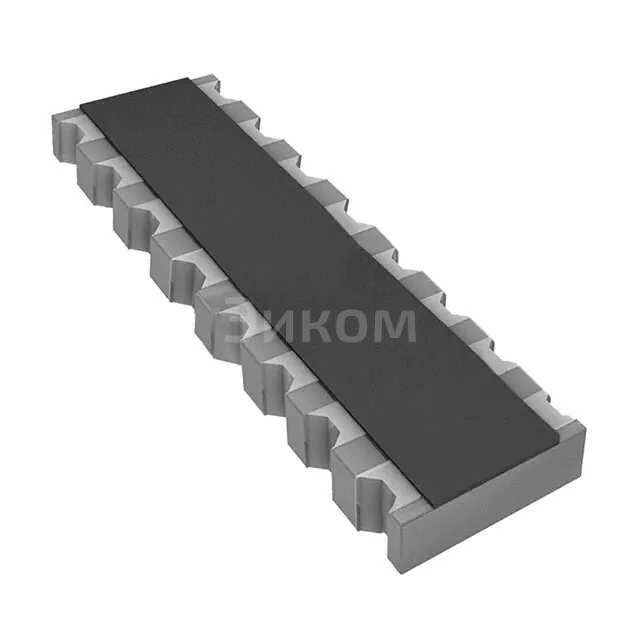

742C163000XP

Основные параметры:

• Тип компонента: Резисторная сборка (Resistor Array)
• Количество резисторов: 8
• Номинальное сопротивление: Нулевое (Zero Ohm), что означает, что резисторы по сути являются перемычками.
• Корпус: 2506 (метрический) или 1025 (имперский), что указывает на размеры 2.5 мм x 6.3 мм.
• Производитель: CTS Corp
• Серия/Модель: 742C163000XP

Плюсы:

• Экономия места на печатной плате: Заменяет 8 отдельных перемычек одним компонентом.
• Упрощение монтажа: Автоматический монтаж одной сборки быстрее, чем монтаж 8 отдельных элементов.
• Снижение стоимости монтажа: Меньше компонентов для установки.
• Улучшенная надежность: Меньше паяных соединений по сравнению с отдельными компонентами.
• Унифицированный тепловой режим: Все 8 "резисторов" находятся в одном корпусе, что может быть полезно в некоторых приложениях.

Минусы:

• Ограниченная гибкость: Если требуется изменение одного из соединений, нужно менять всю сборку.
• Сложность замены: При выходе из строя одного "резистора" приходится менять всю сборку.
• Возможное ограничение по току: Хотя это "нулевые" резисторы, они все равно имеют некоторое максимальное значение тока, которое могут выдержать.

Общее назначение:

Резисторные сборки с нулевым сопротивлением (или "нулевые резисторы") используются в качестве перемычек на печатных платах. Они позволяют соединять дорожки, не занимая много места и упрощая автоматический монтаж. Часто используются для:

• Конфигурирования устройств (например, выбора режимов работы).
• Объединения шин данных.
• Разделения аналоговых и цифровых земель (иногда с последующим соединением в одной точке).
• Тестовых точек.
• Замены проволочных перемычек для автоматизированного производства.

В каких устройствах применяется:

• Компьютерная техника: Материнские платы, видеокарты, сетевое оборудование.
• Бытовая электроника: Телевизоры, аудиоаппаратура, игровые приставки.
• Промышленная электроника: Контроллеры, измерительное оборудование.
• Телекоммуникационное оборудование: Маршрутизаторы, коммутаторы.
• Автомобильная электроника: Блоки управления двигателем, информационно-развлекательные системы.
