74HC157PW,118

74HC157PW,118 – это 4-канальный мультиплексор/демультиплексор с двумя входами на каждый канал и одним выходом. Он относится к логической микросхеме серии HC (High-speed CMOS).

• Основные параметры:
• Напряжение питания: от 2 до 6 В
• Выходной ток: до 4 мА
• Время задержки распространения: до 6 нс
• Логический уровень сигнала: TTL совместимый
• Количество каналов: 4
• Соотношение входов к выходам: 2:1

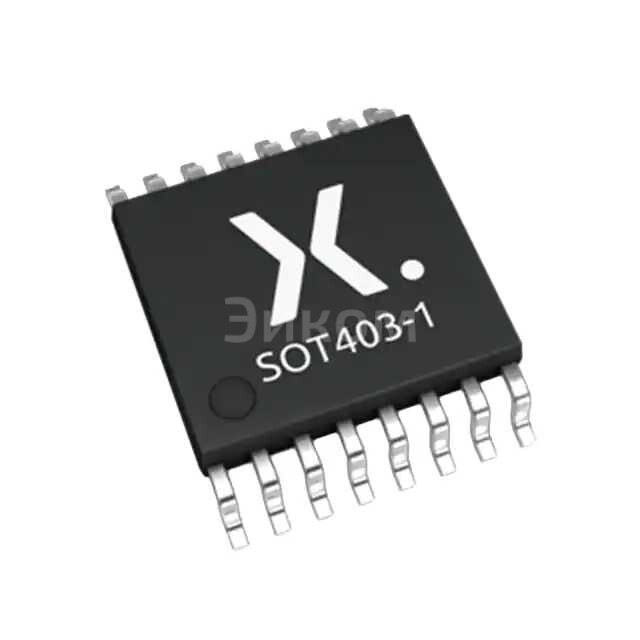

• Корпус: 16-выводной TSSOP
• Плюсы:
• Высокая скорость работы
• Низкое энергопотребление
• TTL совместимость
• Компактный корпус TSSOP
• Широкий диапазон напряжения питания
• Минусы:
• Ограниченный выходной ток
• Чувствительность к статическому электричеству (требуется осторожное обращение)
• Ограниченное количество каналов (4)
• Общее назначение:

Мультиплексор/демультиплексор используется для выбора одного из нескольких входных сигналов и передачи его на выход, или наоборот - для направления одного входного сигнала на один из нескольких выходов. Он выполняет функцию переключения и маршрутизации сигналов.

• Применение:
• Интерфейсы ввода-вывода
• Системы сбора данных
• Коммутация сигналов в цифровых системах
• Адресация памяти
• Мультиплексирование данных для передачи по одному каналу
• В различных электронных устройствах, где требуется выбор одного из нескольких источников сигнала.
