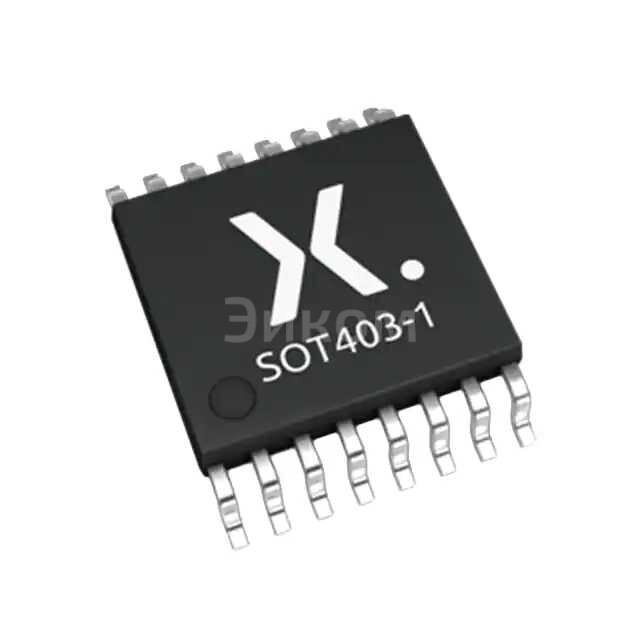

74HCT594PWJ

Основные параметры:

• Тип микросхемы: 8-битный сдвиговый регистр с защёлкой (Shift Register with Latch).
• Производитель: Nexperia USA Inc.
• Серия: 74HCT (высокоскоростная КМОП-логика с TTL-совместимыми входами).
• Корпус: 16-выводной TSSOP (Thin Shrink Small Outline Package).
• Количество бит: 8.
• Напряжение питания: Обычно 4.5В - 5.5В (стандартное для HCT-серии).
• Логический уровень входов: TTL-совместимый.
• Выходы: Трехстабильные (могут быть в состоянии высокого импеданса).
• Функционал: Последовательный вход, параллельный выход, сдвиговый регистр, регистр хранения (защёлка).

Плюсы:

• Простота использования для расширения портов микроконтроллера.
• Высокая скорость работы благодаря HCT-логике.
• Низкое энергопотребление по сравнению с биполярными аналогами.
• Компактный корпус TSSOP, подходящий для поверхностного монтажа.
• TTL-совместимые входы позволяют легко интегрировать с различными логическими семействами.
• Трехстабильные выходы позволяют подключать несколько устройств к одной шине данных.

Минусы:

• Требует нескольких управляющих сигналов (тактовый сигнал, сигнал разрешения защёлки, сигнал разрешения выходов).
• Последовательный ввод может быть медленнее, чем параллельный, для больших объемов данных.
• Каждый регистр добавляет задержку распространения сигнала.

Общее назначение:

Микросхема 74HCT594PWJ предназначена для преобразования последовательных данных в параллельные и расширения количества доступных выходов микроконтроллера или другого цифрового устройства. Она позволяет управлять множеством периферийных устройств, используя минимальное количество управляющих линий.

В каких устройствах применяется:

• Управление светодиодными матрицами и дисплеями (например, для бегущих строк).
• Управление сегментными индикаторами.
• Расширение портов ввода/вывода микроконтроллеров (например, для управления большим количеством реле, кнопок или других дискретных устройств).
• Системы управления двигателями.
• Промышленная автоматика.
• Бытовая электроника.
• Игрушки и хобби-проекты.
