779781-02

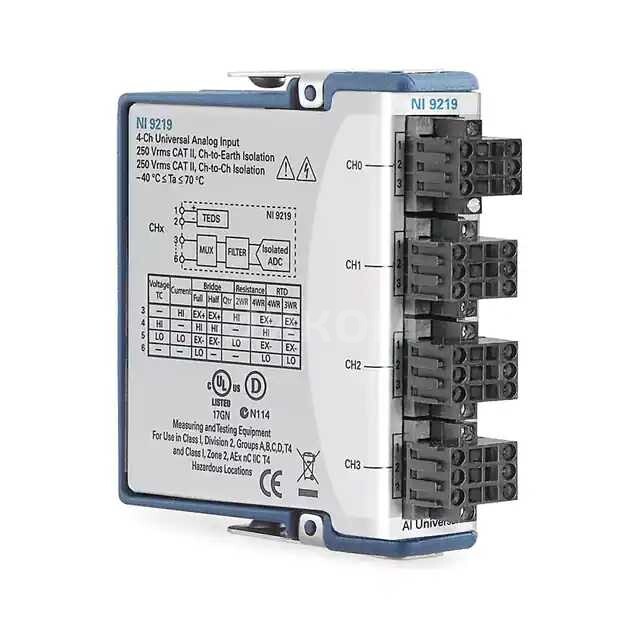

Основные параметры NI 9219 (779781-02):

• Тип модуля: Модуль универсального аналогового ввода.
• Количество каналов: 4 изолированных канала.
• Диапазон входного напряжения: +/- 60 В (может отличаться в зависимости от конфигурации), поддерживает различные типы датчиков (термопары, RTD, тензодатчики, токовые петли, напряжения).
• Разрешение АЦП: 24 бита.
• Частота дискретизации: До 100 выборок/с на канал (может быть конфигурируемой).
• Изоляция: Канальная изоляция (каждый канал изолирован от других каналов и от земли).
• Совместимость: Модуль CompactDAQ и CompactRIO.
• Тип разъема: Винтовые клеммы.

Плюсы:

• Универсальность: Поддержка широкого спектра типов датчиков и входных сигналов, что делает его очень гибким для различных измерительных задач.
• Высокая точность: 24-битное разрешение обеспечивает высокую точность измерений.
• Изоляция каналов: Защищает систему от контуров заземления, шумов и повреждений, обеспечивая надежность и безопасность измерений.
• Простота использования: Интеграция с программным обеспечением NI LabVIEW и другими инструментами NI упрощает настройку и программирование.
• Надежность: Промышленное исполнение для работы в жестких условиях.

Минусы:

• Стоимость: Продукты NI, как правило, дороже аналогов.
• Сложность: Для неподготовленного пользователя может потребоваться время для освоения программного обеспечения и экосистемы NI.
• Ограниченная частота дискретизации: Для высокоскоростных измерений может потребоваться другой модуль.

Общее назначение:

NI 9219 предназначен для точного и надежного измерения различных физических параметров от широкого спектра датчиков в промышленных и лабораторных условиях. Он идеально подходит для приложений, где требуется универсальность, высокая точность и изоляция.

В каких устройствах применяется:

• Системы сбора данных (DAQ): В составе шасси NI CompactDAQ или CompactRIO для создания гибких и масштабируемых систем измерения.
• Промышленные системы мониторинга: Для контроля температуры, давления, деформации, тока и напряжения в производственных процессах.
• Лабораторные исследования: В исследовательских лабораториях для экспериментов, где требуется точное измерение нескольких параметров.
• Тестовые стенды: Для тестирования компонентов и систем, требующих универсального ввода данных.
• Энергетический мониторинг: Для измерения параметров электрических сетей и энергопотребления.
• Автоматизация зданий: Для мониторинга различных параметров окружающей среды.
