ACNT-H313-000E

ACNT-H313-000E

ACNT-H313-000E
;
ACNT-H313-000E

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена ACNT-H313-000E при покупке от 1 шт 1432.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить ACNT-H313-000E с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание ACNT-H313-000E

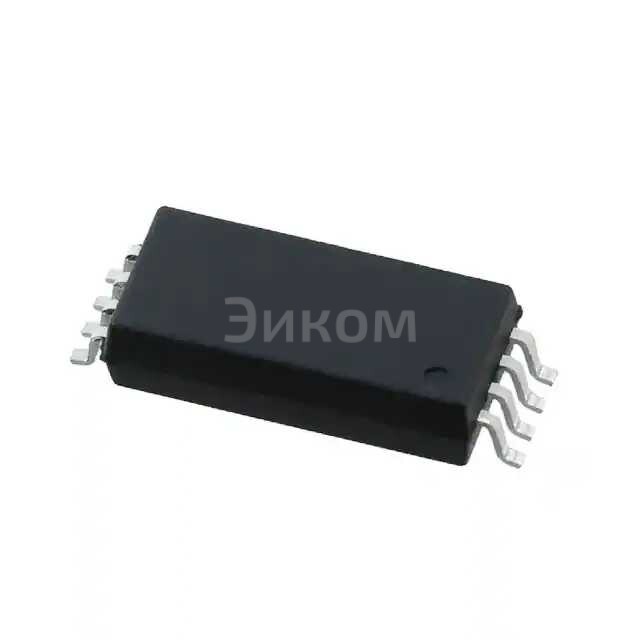

ACNT-H313-000E Broadcom / Avago Оптрон: OPTOISO 7.5KV 1CH GATE DRVR 8SO

  • Основные параметры:
    • Изолированная оптическая линия для передачи сигнала с изоляцией 7.5 кВ
    • Одноканальная структура (1CH)
    • Управление выходом (GATE DRVR)
    • Количество выводов — 8 (8SO)
  • Плюсы:
    • Высокая степень изоляции, обеспечивающая надежность работы в условиях электромагнитного шума
    • Способность работать при больших напряжениях на входе и выходе
    • Малый размер и компактный дизайн
    • Долгий срок службы
  • Минусы:
    • Высокая стоимость по сравнению с незащищенными устройствами
    • Обычно требует дополнительных компонентов для корректной работы
  • Общее назначение:
    • Изоляция сигналов между различными цепями с высоким уровнем изоляции
    • Защита от вредоносных импульсов и скачков напряжения
    • Применение в устройствах, где требуется безопасное управление силовыми цепями
  • В каких устройствах применяется:
    • Автомобильная электроника
    • Промышленное оборудование
    • Энергетические системы
    • Приборы измерений
    • Беспроводные устройства
Выбрано: Показать

Характеристики ACNT-H313-000E

  • Технология
    Optical Coupling
  • Количество каналов
    1
  • Изоляционное напряжение
    7500Vrms
  • Помехоустойчивость (Мин)
    40kV/µs
  • Задержка распространения tpLH / tpHL (Макс)
    500ns, 500ns
  • Искажение длительности импульса (Макс)
    300ns
  • Время нарастания / Время затухания (Номинальное)
    100ns, 100ns
  • Ток выхода высокий уровень, низкий уровень
    2A, 2A
  • Повторяющийся импульсный ток
    2.5A
  • Прямое напряжение (Vf)
    1.45V
  • Прямой ток (If) (Max)
    25 mA
  • Voltage - Output Supply
    15V ~ 30V
  • Рабочая температура
    -40°C ~ 105°C
  • Вид монтажа
    Surface Mount
  • Корпус
    8-SOIC (0.543", 13.80mm Width)
  • Исполнение корпуса
    8-SO
  • Approval Agency
    CSA, IEC/EN/DIN, UR
  • Base Product Number
    ACNT-H313

Техническая документация

ACNT-H313-000E.pdf
pdf. 0 kb
  • 955 шт
    3-6 недель
  • Количество
    Цена
  • 1
    1 432 ₽
  • 10
    900 ₽
  • 80
    854 ₽
  • 560
    791 ₽
  • 1040
    743 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену
