FOD8343

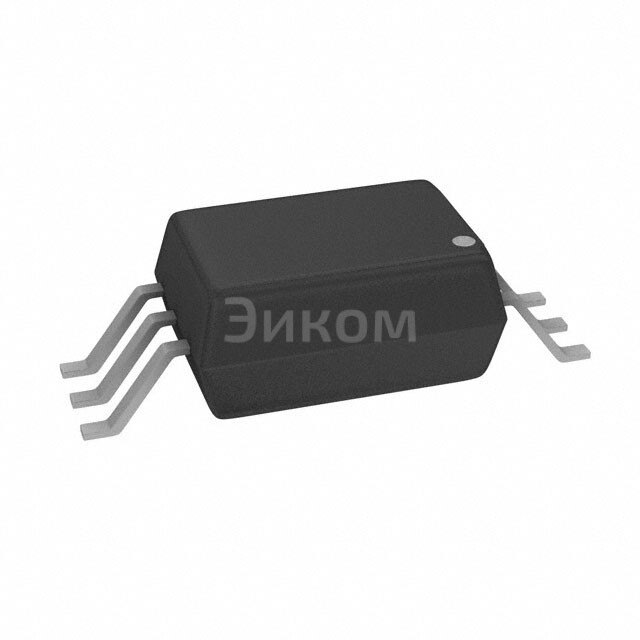

FOD8343 оптоизолятор, 1 канал, 5000В, 3А, 10В ~ 30В

FOD8343
FOD8343

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    onsemi
  • Артикул:
    FOD8343
  • Описание:
    Изолятор с гальванической развязкой: изоляционное напряжение 5000Vrms, ток выхода высокий уровень, низкий уровень 3 А, 3 А, корпус 6-SOICВсе характеристики

Стоимость зависит от количества электронных компонентов. Минимальная цена 294 ₽/шт, купить FOD8343 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

  • 192 шт
    3-6 недель

1 шт. по 1 ₽/шт

0 ₽

  • Количество
    Цена с НДС
  • 1
    617 ₽
  • 10
    451 ₽
  • 100
    352 ₽
  • 500
    308 ₽
  • 1000
    294 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Доставка

Характеристики

  • Технология
    Optical Coupling
  • Количество каналов
    1
  • Изоляционное напряжение
    5000Vrms
  • Помехоустойчивость (Мин)
    50kV/µs
  • Задержка распространения tpLH / tpHL (Макс)
    210ns, 210ns
  • Искажение длительности импульса (Макс)
    65ns
  • Время нарастания / Время затухания (Номинальное)
    38ns, 24ns
  • Ток выхода высокий уровень, низкий уровень
    3A, 3A
  • Повторяющийся импульсный ток
    4A
  • Прямое напряжение (Vf)
    1.5V
  • Прямой ток (If) (Max)
    25 mA
  • Voltage - Output Supply
    10V ~ 30V
  • Рабочая температура
    -40°C ~ 100°C
  • Вид монтажа
    Surface Mount
  • Корпус
    6-SOIC (0.268", 6.80mm Width)
  • Исполнение корпуса
    6-SOP
  • Approval Agency
    UR
  • Base Product Number
    FOD834

Техническая документация

Техническая информация
pdf. 0 kb

Описание

Описание:

  • FOD8343 — это оптоизолированный гейт-драйвер для полупроводниковых транзисторов.
  • Производитель: ON Semiconductor.
  • Тип: OPTOISO 5KV 1CH GATE DRIVER 6SOP.

Основные параметры:

  • Изоляция: 5 кВ.
  • Количество каналов: 1.
  • Форм-фактор: 6-SOP (шестиконтактная плоская оболочка).
  • Рабочий диапазон напряжения: входное напряжение от 2.7 до 36 В.
  • Номинальный выходной ток: 250 mA.
  • Частота работы: до 1 МГц.

Плюсы:

  • Высокая изоляция: обеспечивает надежную защиту от электрических ударов.
  • Устойчивость к шумам: благодаря оптоизоляции.
  • Малый размер: за счет компактного корпуса 6-SOP.
  • Надежность: стойкость к перепадам напряжения.

Минусы:

  • Затраты времени на включение: оптический процессор задерживает момент включения.
  • Проблемы с термостабильностью: при высоких температурах может снижаться эффективность.
  • Цена: выше, чем у аналогичных безизолированных решений.

Общее назначение:

  • Драйверы для управления полупроводниковыми транзисторами в системах с высоким уровнем изоляции.
  • Использование в промышленных и автомобильных приложениях, где требуется высокая надежность и изоляция.
  • Подходит для применения в системах управления мощными электронными устройствами.

В каких устройствах применяется:

  • Автомобильные системы управления двигателем.
  • Промышленное оборудование.
  • Системы управления силовыми транзисторами.
  • Энергосберегающие приборы.
  • Системы управления энергораспределением.

Альтернативные маркировки

  • 2832-FOD8343-488
