Каталог
Изоляторы
Изоляторы - Гальваническая развязка
ACPL-K34T-560E
  • В избранное
  • В сравнение

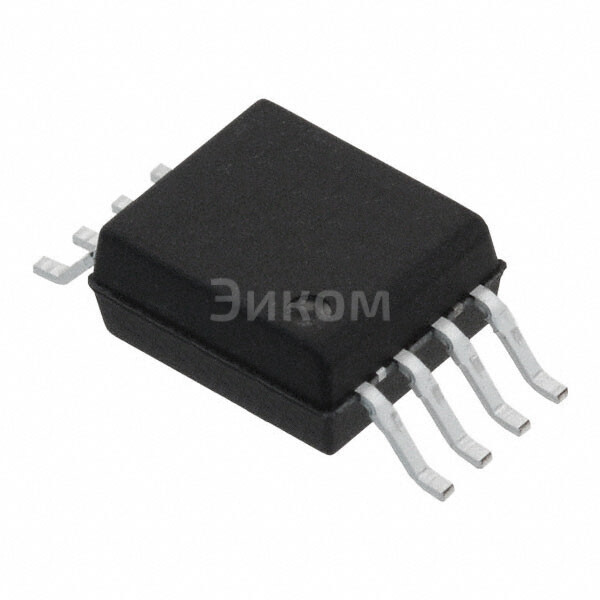

ACPL-K34T-560E

ACPL-K34T-560E

ACPL-K34T-560E
;
ACPL-K34T-560E

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    BROADCOM
  • Артикул:
    ACPL-K34T-560E
  • Описание:
    OPTOISO 5KV 1CH GATE DRIVER 8SOВсе характеристики

Минимальная цена ACPL-K34T-560E при покупке от 1 шт 993.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить ACPL-K34T-560E с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание ACPL-K34T-560E

ACPL-K34T-560E — это гейт-драйвер от Broadcom Optoiso с характеристикой изоляции 5 кВ. Он предназначен для управления MOSFET-модулями и обеспечивает надежную передачу сигнала между контроллером и полевыми транзисторами.

  • Количество каналов: 1
  • Изоляция: 5 кВ
  • Количество выводов: 8SO (8-пиновыйSurface Mount Package)

Основные параметры:

  • Рабочий диапазон напряжения: 2,7 В до 5,5 В
  • Максимальный ток выхода: 350 мА
  • Максимальная частота работы: 1 МГц
  • Время перехода: 15 нс

Плюсы:

  • Высокая надежность: за счет изоляции 5 кВ, устройство может использоваться в условиях высокого электрического напряжения.
  • Устойчивость к шумам: изоляция предотвращает влияние внешних электромагнитных полей.
  • Малый размер: 8-пиновый Surface Mount Package позволяет эффективно использовать пространство на печатной плате.
  • Высокая скорость: быстрое время перехода обеспечивает эффективное управление высокочастотными устройствами.

Минусы:

  • Высокая стоимость: из-за использования технологии изоляции.
  • Ограниченный ток: максимальный ток выхода составляет 350 мА.

Общее назначение: устройство используется для управления полевыми транзисторами в различных приложениях, где требуется высокая изоляция и надежность. Оно применяется в:

  • Промышленном оборудовании
  • Автомобильной электронике
  • Энергетических системах
  • Медицинской технике
  • Телекоммуникационных устройствах
Выбрано: Показать

Характеристики ACPL-K34T-560E

  • Package
    Tape & Reel (TR)
  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Технология
    Optical Coupling
  • Количество каналов
    1
  • Изоляционное напряжение
    5000Vrms
  • Помехоустойчивость (Мин)
    50kV/µs
  • Задержка распространения tpLH / tpHL (Макс)
    110ns, 110ns
  • Искажение длительности импульса (Макс)
    40ns
  • Время нарастания / Время затухания (Номинальное)
    10ns, 10ns
  • Ток выхода высокий уровень, низкий уровень
    2A, 2A
  • Повторяющийся импульсный ток
    2.5A
  • Прямое напряжение (Vf)
    1.5V
  • Прямой ток (If) (Max)
    20 mA
  • Voltage - Output Supply
    10V ~ 20V
  • Рабочая температура
    -40°C ~ 125°C
  • Вид монтажа
    Surface Mount
  • Корпус
    8-SOIC (0.268", 6.81mm Width)
  • Исполнение корпуса
    8-SO Stretched
  • Approval Agency
    CSA, IEC/EN/DIN, UR
  • Base Product Number
    ACPL-K34

Техническая документация

 ACPL-K34T-560E.pdf
pdf. 0 kb
  • 365 шт
    3-6 недель
  • Количество
    Цена
  • 1
    993 ₽
  • 10
    736 ₽
  • 25
    677 ₽
  • 50
    617 ₽
  • 100
    589 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    BROADCOM
  • Артикул:
    ACPL-K34T-560E
  • Описание:
    OPTOISO 5KV 1CH GATE DRIVER 8SOВсе характеристики

Минимальная цена ACPL-K34T-560E при покупке от 1 шт 993.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить ACPL-K34T-560E с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание ACPL-K34T-560E

ACPL-K34T-560E — это гейт-драйвер от Broadcom Optoiso с характеристикой изоляции 5 кВ. Он предназначен для управления MOSFET-модулями и обеспечивает надежную передачу сигнала между контроллером и полевыми транзисторами.

  • Количество каналов: 1
  • Изоляция: 5 кВ
  • Количество выводов: 8SO (8-пиновыйSurface Mount Package)

Основные параметры:

  • Рабочий диапазон напряжения: 2,7 В до 5,5 В
  • Максимальный ток выхода: 350 мА
  • Максимальная частота работы: 1 МГц
  • Время перехода: 15 нс

Плюсы:

  • Высокая надежность: за счет изоляции 5 кВ, устройство может использоваться в условиях высокого электрического напряжения.
  • Устойчивость к шумам: изоляция предотвращает влияние внешних электромагнитных полей.
  • Малый размер: 8-пиновый Surface Mount Package позволяет эффективно использовать пространство на печатной плате.
  • Высокая скорость: быстрое время перехода обеспечивает эффективное управление высокочастотными устройствами.

Минусы:

  • Высокая стоимость: из-за использования технологии изоляции.
  • Ограниченный ток: максимальный ток выхода составляет 350 мА.

Общее назначение: устройство используется для управления полевыми транзисторами в различных приложениях, где требуется высокая изоляция и надежность. Оно применяется в:

  • Промышленном оборудовании
  • Автомобильной электронике
  • Энергетических системах
  • Медицинской технике
  • Телекоммуникационных устройствах
Выбрано: Показать

Характеристики ACPL-K34T-560E

  • Package
    Tape & Reel (TR)
  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Технология
    Optical Coupling
  • Количество каналов
    1
  • Изоляционное напряжение
    5000Vrms
  • Помехоустойчивость (Мин)
    50kV/µs
  • Задержка распространения tpLH / tpHL (Макс)
    110ns, 110ns
  • Искажение длительности импульса (Макс)
    40ns
  • Время нарастания / Время затухания (Номинальное)
    10ns, 10ns
  • Ток выхода высокий уровень, низкий уровень
    2A, 2A
  • Повторяющийся импульсный ток
    2.5A
  • Прямое напряжение (Vf)
    1.5V
  • Прямой ток (If) (Max)
    20 mA
  • Voltage - Output Supply
    10V ~ 20V
  • Рабочая температура
    -40°C ~ 125°C
  • Вид монтажа
    Surface Mount
  • Корпус
    8-SOIC (0.268", 6.81mm Width)
  • Исполнение корпуса
    8-SO Stretched
  • Approval Agency
    CSA, IEC/EN/DIN, UR
  • Base Product Number
    ACPL-K34

Техническая документация

 ACPL-K34T-560E.pdf
pdf. 0 kb
