Каталог
Изоляторы
Оптопары с логическим выходом
ACPL-M61M-500E
  • В избранное
  • В сравнение
ACPL-M61M-500E

ACPL-M61M-500E

ACPL-M61M-500E
;
ACPL-M61M-500E

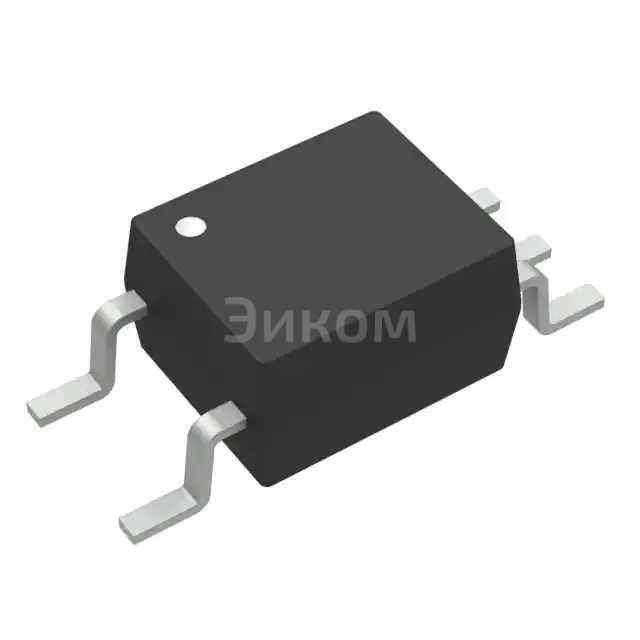

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Broadcom Limited
  • Артикул:
    ACPL-M61M-500E
  • Описание:
    OPTOCOUPLER (10MBD)Все характеристики

Минимальная цена ACPL-M61M-500E при покупке от 1 шт 632.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить ACPL-M61M-500E с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание ACPL-M61M-500E

ACPL-M61M-500E — это оптоизолированное мостовое преобразование уровня (OPTOCOUPLER), произведённое компанией Broadcom Limited. Описание OPTOCOUPLER (10MBD) указывает на то, что это устройство предназначено для быстрого передачи данных.

  • Основные параметры:
    • Тип: OPTOCOUPLER
    • Марка: ACPL-M61M-500E
    • Производитель: Broadcom Limited
    • Скорость передачи данных: 10 Мбит/с
    • Рабочий диапазон температур: от -40°C до +85°C
    • Изоляционная способность: 2.5 кВ/мкм
    • Давление контакта: 3.2 В
  • Плюсы:
    • Высокая изоляция между входом и выходом
    • Стабильная работа при широком диапазоне температур
    • Быстрая скорость передачи данных
    • Низкое давление контакта
  • Минусы:
    • Замедление передачи данных по сравнению с электронными аналогами
    • Высокая стоимость по сравнению с простыми электронными компонентами
  • Общее назначение:
    • Передача данных с изоляцией между источником и приемником
    • Защита электронных схем от импульсных воздействий
    • Уменьшение помех в цифровых сигналах
  • В каких устройствах применяется:
    • Компьютерные системы
    • Автомобильные электронные системы
    • Аппаратура связи
    • Промышленные контроллеры
    • Электроприводы
Выбрано: Показать

Характеристики ACPL-M61M-500E

  • Package
    Digi-Reel®
  • Количество каналов
    1
  • Входы - Сторона 1/Сторона 2
    1/0
  • Изоляционное напряжение
    3750Vrms
  • Помехоустойчивость (Мин)
    20kV/µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Open Drain
  • Выходной ток на канал
    10 mA
  • Скорость передачи данных
    10MBd
  • Задержка распространения tpLH / tpHL (Макс)
    90ns, 90ns
  • Время нарастания / Время затухания (Номинальное)
    6ns, 7ns
  • Прямое напряжение (Vf)
    1.33V
  • Прямой ток (If) (Max)
    8mA
  • Напряжение питания
    2.5V ~ 3.3V
  • Рабочая температура
    -40°C ~ 125°C
  • Вид монтажа
    Surface Mount
  • Корпус
    6-SOIC (0.173", 4.40mm Width), 5 Leads
  • Исполнение корпуса
    5-SO
  • Base Product Number
    ACPL-M61

Техническая документация

 ACPL-M61M-500E.pdf
pdf. 0 kb
  • 3699 шт
    3-6 недель
  • Количество
    Цена
  • 1
    632 ₽
  • 10
    462 ₽
  • 100
    362 ₽
  • 500
    318 ₽
  • 1500
    296 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    Broadcom Limited
  • Артикул:
    ACPL-M61M-500E
  • Описание:
    OPTOCOUPLER (10MBD)Все характеристики

Минимальная цена ACPL-M61M-500E при покупке от 1 шт 632.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить ACPL-M61M-500E с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание ACPL-M61M-500E

ACPL-M61M-500E — это оптоизолированное мостовое преобразование уровня (OPTOCOUPLER), произведённое компанией Broadcom Limited. Описание OPTOCOUPLER (10MBD) указывает на то, что это устройство предназначено для быстрого передачи данных.

  • Основные параметры:
    • Тип: OPTOCOUPLER
    • Марка: ACPL-M61M-500E
    • Производитель: Broadcom Limited
    • Скорость передачи данных: 10 Мбит/с
    • Рабочий диапазон температур: от -40°C до +85°C
    • Изоляционная способность: 2.5 кВ/мкм
    • Давление контакта: 3.2 В
  • Плюсы:
    • Высокая изоляция между входом и выходом
    • Стабильная работа при широком диапазоне температур
    • Быстрая скорость передачи данных
    • Низкое давление контакта
  • Минусы:
    • Замедление передачи данных по сравнению с электронными аналогами
    • Высокая стоимость по сравнению с простыми электронными компонентами
  • Общее назначение:
    • Передача данных с изоляцией между источником и приемником
    • Защита электронных схем от импульсных воздействий
    • Уменьшение помех в цифровых сигналах
  • В каких устройствах применяется:
    • Компьютерные системы
    • Автомобильные электронные системы
    • Аппаратура связи
    • Промышленные контроллеры
    • Электроприводы
Выбрано: Показать

Характеристики ACPL-M61M-500E

  • Package
    Digi-Reel®
  • Количество каналов
    1
  • Входы - Сторона 1/Сторона 2
    1/0
  • Изоляционное напряжение
    3750Vrms
  • Помехоустойчивость (Мин)
    20kV/µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Open Drain
  • Выходной ток на канал
    10 mA
  • Скорость передачи данных
    10MBd
  • Задержка распространения tpLH / tpHL (Макс)
    90ns, 90ns
  • Время нарастания / Время затухания (Номинальное)
    6ns, 7ns
  • Прямое напряжение (Vf)
    1.33V
  • Прямой ток (If) (Max)
    8mA
  • Напряжение питания
    2.5V ~ 3.3V
  • Рабочая температура
    -40°C ~ 125°C
  • Вид монтажа
    Surface Mount
  • Корпус
    6-SOIC (0.173", 4.40mm Width), 5 Leads
  • Исполнение корпуса
    5-SO
  • Base Product Number
    ACPL-M61

Техническая документация

 ACPL-M61M-500E.pdf
pdf. 0 kb
