Каталог
Сенсоры, Датчики
Датчики тока
ACS780LLRTR-050B-T
  • В избранное
  • В сравнение

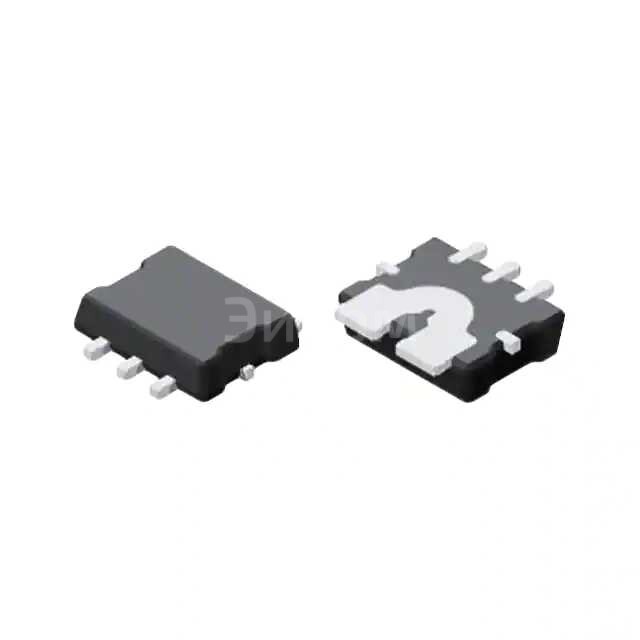

ACS780LLRTR-050B-T

ACS780LLRTR-050B-T

ACS780LLRTR-050B-T
;
ACS780LLRTR-050B-T

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Allegro MicroSystems
  • Артикул:
    ACS780LLRTR-050B-T
  • Описание:
    SENSOR CUR HALL 50A 7POWERSMDВсе характеристики

Минимальная цена ACS780LLRTR-050B-T при покупке от 1 шт 1028.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить ACS780LLRTR-050B-T с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание ACS780LLRTR-050B-T

ACS780LLRTR-050B-T Allegro MicroSystems SENSOR CUR HALL 50A 7POWERSMD

  • Основные параметры:
    • Тип датчика: магнитный
    • Ток измерения: до 50 А
    • Количество выводов: 7
    • Принцип работы: Hall-эффект
    • Интерфейс: SMD (Surface Mount Device)
  • Плюсы:
    • Высокая точность измерения тока
    • Устойчивость к внешним магнитным полям
    • Малый размер и легкость установки благодаря SMD технологиям
    • Долгий срок службы
  • Минусы:
    • Стоимость выше, чем у аналоговых датчиков
    • Необходимость дополнительного оборудования для измерения
  • Общее назначение:
    • Измерение тока в электрических цепях
    • Мониторинг потребления энергии
    • Защита от перетока и короткого замыкания
  • В каких устройствах применяется:
    • Автомобильные системы управления двигателем
    • Системы питания и управления электроприборами
    • Промышленное оборудование
    • Энергосберегающие устройства
    • Беспроводные мониторы потребления энергии
Выбрано: Показать

Характеристики ACS780LLRTR-050B-T

  • Package
    Tape & Reel (TR)
  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Для измерения
    AC/DC
  • Тип сенсора
    Hall Effect, Differential
  • Чувствительность по току
    50A
  • Количество каналов
    1
  • Выход
    Ratiometric, Voltage
  • Чуствительность
    40mV/A
  • Частота
    DC ~ 120kHz
  • Линейная зависимость
    ±1%
  • Точность
    ±1.5%
  • Напряжение питания
    4.5V ~ 5.5V
  • Время отклика
    3.6µs
  • Ток питания (макс)
    15mA
  • Рабочая температура
    -40°C ~ 150°C
  • Поляризация
    Bidirectional
  • Вид монтажа
    Surface Mount
  • Корпус
    7-PowerSMD Module
  • Исполнение корпуса
    7-PSOF
  • Base Product Number
    ACS780

Техническая документация

 ACS780LLRTR-050B-T.pdf
pdf. 0 kb
  • 12545 шт
    3-6 недель
  • Количество
    Цена
  • 1
    1 028 ₽
  • 5
    924 ₽
  • 10
    886 ₽
  • 25
    841 ₽
  • 50
    810 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    Allegro MicroSystems
  • Артикул:
    ACS780LLRTR-050B-T
  • Описание:
    SENSOR CUR HALL 50A 7POWERSMDВсе характеристики

Минимальная цена ACS780LLRTR-050B-T при покупке от 1 шт 1028.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить ACS780LLRTR-050B-T с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание ACS780LLRTR-050B-T

ACS780LLRTR-050B-T Allegro MicroSystems SENSOR CUR HALL 50A 7POWERSMD

  • Основные параметры:
    • Тип датчика: магнитный
    • Ток измерения: до 50 А
    • Количество выводов: 7
    • Принцип работы: Hall-эффект
    • Интерфейс: SMD (Surface Mount Device)
  • Плюсы:
    • Высокая точность измерения тока
    • Устойчивость к внешним магнитным полям
    • Малый размер и легкость установки благодаря SMD технологиям
    • Долгий срок службы
  • Минусы:
    • Стоимость выше, чем у аналоговых датчиков
    • Необходимость дополнительного оборудования для измерения
  • Общее назначение:
    • Измерение тока в электрических цепях
    • Мониторинг потребления энергии
    • Защита от перетока и короткого замыкания
  • В каких устройствах применяется:
    • Автомобильные системы управления двигателем
    • Системы питания и управления электроприборами
    • Промышленное оборудование
    • Энергосберегающие устройства
    • Беспроводные мониторы потребления энергии
Выбрано: Показать

Характеристики ACS780LLRTR-050B-T

  • Package
    Tape & Reel (TR)
  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Для измерения
    AC/DC
  • Тип сенсора
    Hall Effect, Differential
  • Чувствительность по току
    50A
  • Количество каналов
    1
  • Выход
    Ratiometric, Voltage
  • Чуствительность
    40mV/A
  • Частота
    DC ~ 120kHz
  • Линейная зависимость
    ±1%
  • Точность
    ±1.5%
  • Напряжение питания
    4.5V ~ 5.5V
  • Время отклика
    3.6µs
  • Ток питания (макс)
    15mA
  • Рабочая температура
    -40°C ~ 150°C
  • Поляризация
    Bidirectional
  • Вид монтажа
    Surface Mount
  • Корпус
    7-PowerSMD Module
  • Исполнение корпуса
    7-PSOF
  • Base Product Number
    ACS780

Техническая документация

 ACS780LLRTR-050B-T.pdf
pdf. 0 kb
