ADG759BCPZ

ADG759BCPZ

ADG759BCPZ
;
ADG759BCPZ

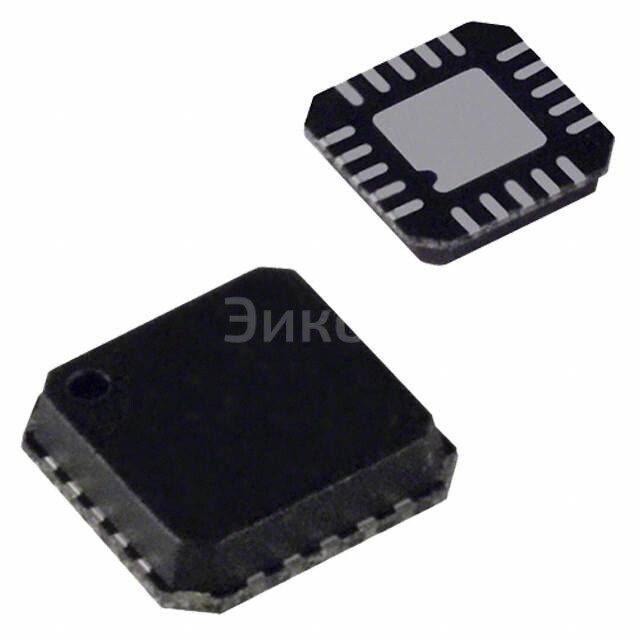

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена ADG759BCPZ при покупке от 1 шт 1134.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить ADG759BCPZ с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание ADG759BCPZ

ADG759BCPZ — это микросхема мультиплексера дуального типа с четырьмя входами на один выход. Основные характеристики:

  • Тип устройства: Мультиплексер.
  • Количество каналов: 4 входа.
  • Форм-фактор: 20LFCSP (плоская поверхностнокрепящаяся пакетная плата).
  • Тип подключения: аналоговое.

Плюсы:

  • Высокая скорость переключения каналов.
  • Малый размер и легкость интеграции в дизайн.
  • Надежность работы.

Минусы:

  • Необходимо учитывать ограничения по уровню входного сигнала.
  • Могут быть ограничения по частоте работы.

Общее назначение:

  • Переключение между несколькими аналоговыми входами на один выход.
  • Снижение количества необходимых аналоговых компонентов в системе.

Применение:

  • Измерительные приборы.
  • Аналоговые системы управления.
  • Датчиковые системы.
  • Медицинское оборудование.
Выбрано: Показать

Характеристики ADG759BCPZ

  • Переключающая схема
    SP4T
  • Схема Мультиплексора/Демультиплексора
    4:1
  • Количество схем
    2
  • "Сопротивление в состоянии ""Включено"" (Макс)"
    4.5Ohm
  • Напряжение питания (V+)
    1.8V ~ 5.5V
  • Voltage - Supply, Dual (V±)
    ±2.5V
  • Время переключения (Ton, Toff) (Макс)
    14ns, 8ns (Typ)
  • Полоса пропускания -3 дБ
    55MHz
  • Инжекция заряда
    3pC
  • Channel Capacitance (CS(off), CD(off))
    13pF, 42pF
  • Ток утечки (IS(off)) (Max)
    100pA
  • Перекрёстные помехи
    -80dB @ 1MHz
  • Рабочая температура
    -40°C ~ 85°C (TA)
  • Вид монтажа
    Surface Mount
  • Корпус
    20-WFQFN Exposed Pad, CSP
  • Исполнение корпуса
    20-LFCSP (4x4)
  • Base Product Number
    ADG759

Техническая документация

ADG759BCPZ.pdf
pdf. 0 kb
  • 214 шт
    3-6 недель
  • Количество
    Цена
  • 1
    1 134 ₽
  • 10
    828 ₽
  • 25
    730 ₽
  • 100
    661 ₽
  • 490
    611 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена ADG759BCPZ при покупке от 1 шт 1134.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить ADG759BCPZ с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание ADG759BCPZ

ADG759BCPZ — это микросхема мультиплексера дуального типа с четырьмя входами на один выход. Основные характеристики:

  • Тип устройства: Мультиплексер.
  • Количество каналов: 4 входа.
  • Форм-фактор: 20LFCSP (плоская поверхностнокрепящаяся пакетная плата).
  • Тип подключения: аналоговое.

Плюсы:

  • Высокая скорость переключения каналов.
  • Малый размер и легкость интеграции в дизайн.
  • Надежность работы.

Минусы:

  • Необходимо учитывать ограничения по уровню входного сигнала.
  • Могут быть ограничения по частоте работы.

Общее назначение:

  • Переключение между несколькими аналоговыми входами на один выход.
  • Снижение количества необходимых аналоговых компонентов в системе.

Применение:

  • Измерительные приборы.
  • Аналоговые системы управления.
  • Датчиковые системы.
  • Медицинское оборудование.
Выбрано: Показать

Характеристики ADG759BCPZ

  • Переключающая схема
    SP4T
  • Схема Мультиплексора/Демультиплексора
    4:1
  • Количество схем
    2
  • "Сопротивление в состоянии ""Включено"" (Макс)"
    4.5Ohm
  • Напряжение питания (V+)
    1.8V ~ 5.5V
  • Voltage - Supply, Dual (V±)
    ±2.5V
  • Время переключения (Ton, Toff) (Макс)
    14ns, 8ns (Typ)
  • Полоса пропускания -3 дБ
    55MHz
  • Инжекция заряда
    3pC
  • Channel Capacitance (CS(off), CD(off))
    13pF, 42pF
  • Ток утечки (IS(off)) (Max)
    100pA
  • Перекрёстные помехи
    -80dB @ 1MHz
  • Рабочая температура
    -40°C ~ 85°C (TA)
  • Вид монтажа
    Surface Mount
  • Корпус
    20-WFQFN Exposed Pad, CSP
  • Исполнение корпуса
    20-LFCSP (4x4)
  • Base Product Number
    ADG759

Техническая документация

ADG759BCPZ.pdf
pdf. 0 kb
